Источник питания MINI-PS-100-240AC/24DC/2 2938730 Phoenix Contact

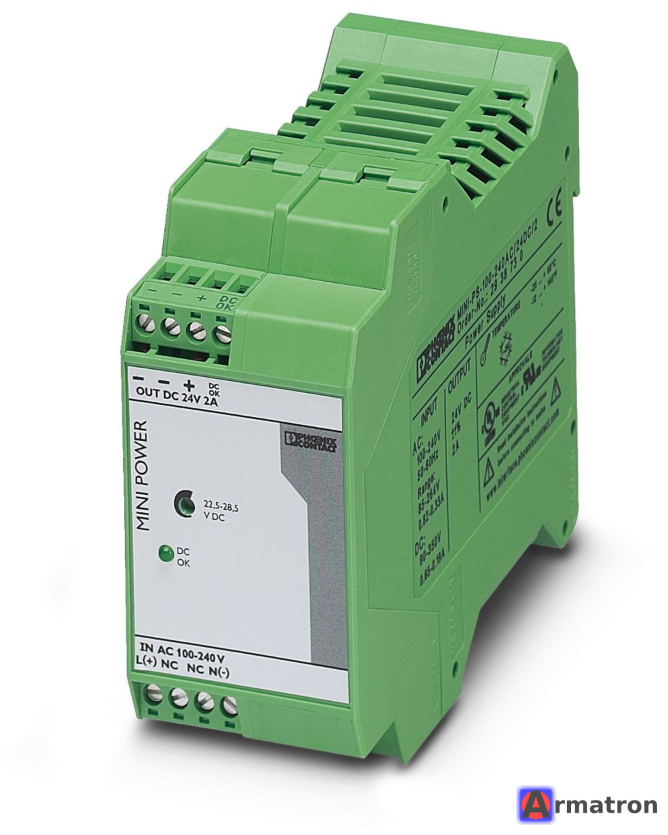

Phoenix Contact MINI-PS-100-240AC/24DC/2 (Артикул: 2938730) — это импульсный источник питания серии MINI POWER, специально разработанный для технологий измерения, управления и регулирования (MCR). Благодаря узкому корпусу он экономит место на DIN-рейке.

Ниже приведены основные характеристики и описание данной модели:

Основные технические характеристики

• Входное напряжение:
  • Номинальный диапазон: 100 В AC ... 240 В AC
  • Диапазон частот: 45 Гц ... 65 Гц (также работает от постоянного тока DC: 90...350 В DC)
• Выходные параметры:
  • Номинальное выходное напряжение: 24 В DC ±1 %
  • Диапазон регулировки напряжения: 22,5 В ... 28,5 В DC (регулируется потенциометром на передней панели)
  • Номинальный выходной ток: 2 А
  • Мощность: 48 Вт
• Эффективность (КПД): > 88 % (при 230 В AC)
• Размеры (Ш x В x Г): 45 x 99 x 107 мм
• Тип монтажа: DIN-рейка (NS 35)

Ключевые особенности и преимущества

1. Компактность: Серия MINI POWER идеально подходит для шкафов управления с ограниченным пространством.
2. Гибкость: Регулируемое выходное напряжение позволяет компенсировать падение напряжения на длинных кабелях.
3. Дистанционный мониторинг: Наличие активного коммутационного выхода (DC OK) для передачи сигнала о состоянии модуля в систему управления (контроллер).
4. Надежность:
   • Защита от короткого замыкания и перегрузки.
   • Высокая наработка на отказ (MTBF > 500 000 часов).
5. Температурный режим: Работает в диапазоне от -25 °C до +70 °C (при температуре выше +60 °C требуется снижение характеристик / derating).

Области применения

• Питание датчиков и исполнительных механизмов.
• Системы промышленной автоматизации.
• Модули ввода-вывода (I/O).
• Технологии измерения и контроля (MCR-техника).

Схема подключения (упрощенно)

• L, N: Вход переменного тока.
• (+), (-): Выход 24 В постоянного тока.
• DC OK: Сигнальный контакт (транзисторный выход).

Статус модели

Серия MINI POWER является классической для Phoenix Contact. На данный момент производитель также предлагает обновленную линейку MINI POWER 2 (например, артикул 2902991), которая обладает еще большей функциональностью, но модель 2938730 по-прежнему широко используется и доступна для заказа как проверенное временем решение.
