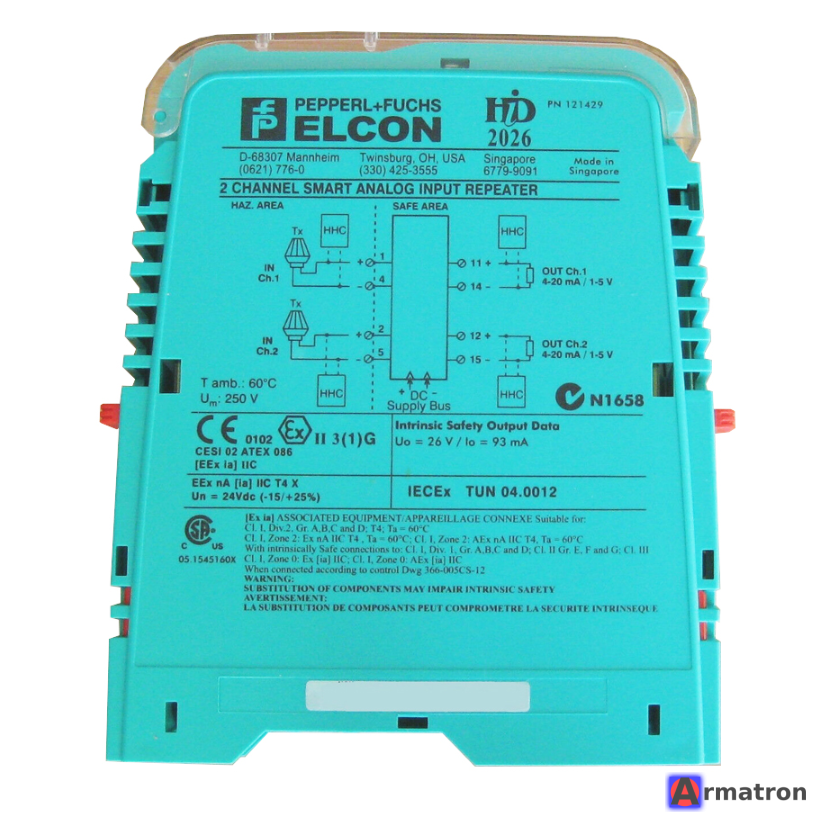

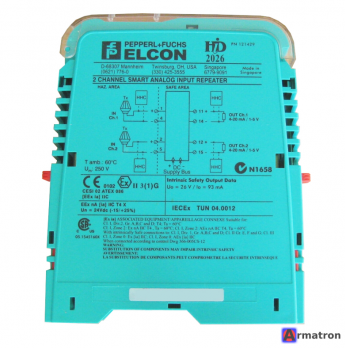

Источник искробезопасного питания SMART HID2026 Pepperl+Fuchs

HiD2026 (часто обозначается как SMART HID2026) от компании Pepperl+Fuchs — это 2-канальный барьер искрозащиты и источник питания для датчиков (SMART Transmitter Power Supply), предназначенный для использования в H-System (система на объединительных платах).

Ниже приведены подробные характеристики и описание этого устройства:

Основное назначение

Модуль обеспечивает питание 2-проводных преобразователей (датчиков), находящихся во взрывоопасной зоне, и передает аналоговый сигнал тока (4...20 мА) в безопасную зону. Также он поддерживает передачу цифровых сигналов HART (отсюда название SMART), что позволяет настраивать датчики и считывать диагностику без нарушения контура.

Технические характеристики (Основные)

• Тип устройства: Источник питания SMART-передатчиков / Повторитель (SMART Transmitter Power Supply).
• Количество каналов: 2 канала.
• Вход (Взрывоопасная зона):
  • 2-проводные передатчики (активные датчики).
  • Токовые источники (3-проводные, зависит от схемы подключения).
  • Сигнал: 4...20 мА.
  • Напряжение холостого хода: около 26 В.

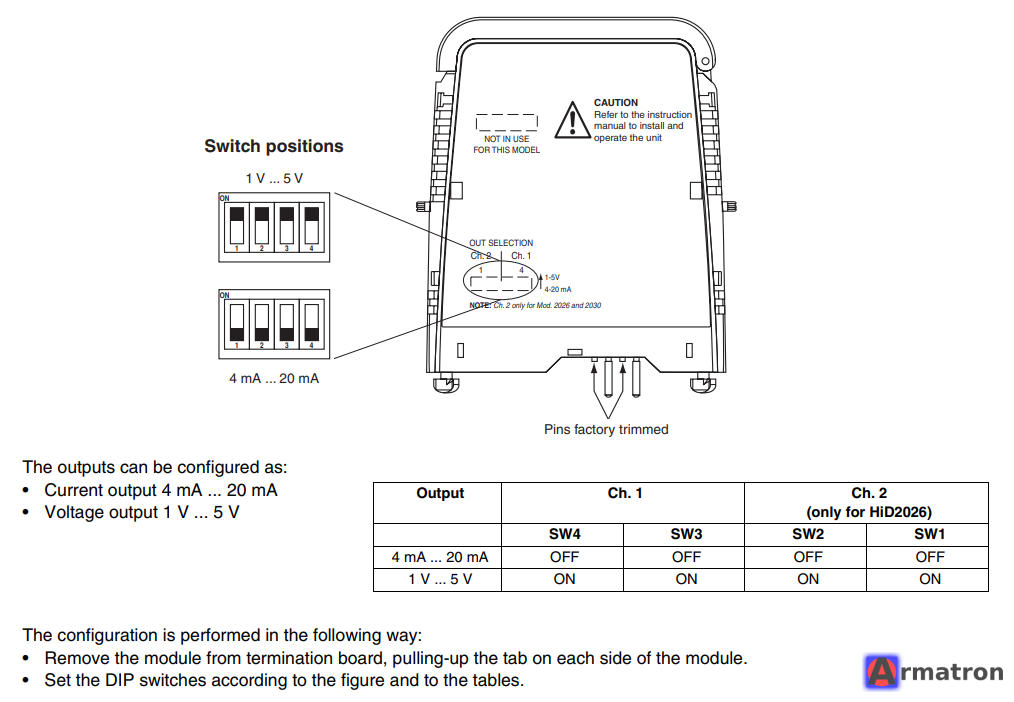

• Выход (Безопасная зона):
  • Сигнал: 4...20 мА (повторяет входной сигнал).
  • Работает как источник тока (Current Source).
  • Диапазон нагрузки: обычно до 500-600 Ом.
• Передача HART: Двунаправленная передача сигналов HART (цифровая связь проходит через барьер прозрачно).
• Питание: Подается через объединительную плату (Termination Board), номинальное напряжение 24 В DC.
• Гальваническая развязка: Тройная (Вход / Выход / Питание).

Взрывозащита и безопасность

• Класс защиты: Ex ia (Искробезопасная электрическая цепь).
• Сертификация: ATEX, IECEx, UL, CUL (для использования в зонах Zone 0, 1, 2).
• Уровень полноты безопасности (SIL): Соответствует требованиям SIL 2 согласно IEC 61508.

Особенности конструкции

• Серия: H-System (HiD).
• Ширина корпуса: 18 мм.
• Монтаж: Устанавливается на специальные объединительные платы (Termination Boards) Pepperl+Fuchs HiD. Не предназначен для монтажа напрямую на DIN-рейку без платы (для DIN-рейки используется K-System).

Применение

Устройство используется для подключения датчиков давления, температуры, расхода и уровня, которые имеют выход 4...20 мА + HART и расположены во взрывоопасных зонах на химических, нефтегазовых и фармацевтических предприятиях.

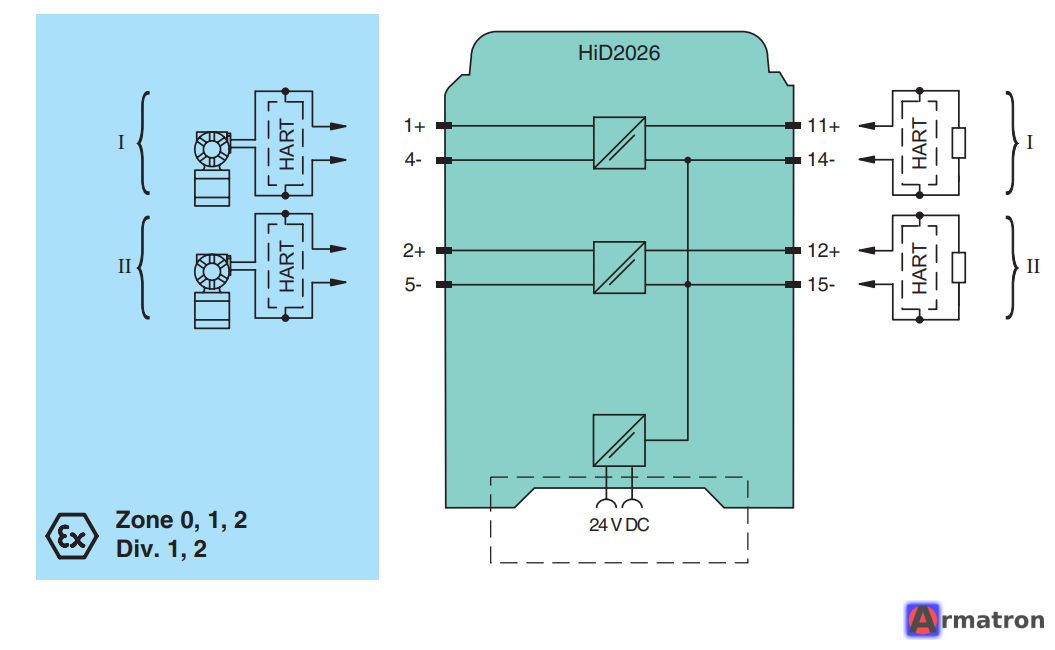

Примечание: Если вам нужна точная техническая документация (Datasheet) или схема подключения, рекомендуется искать на официальном сайте Pepperl+Fuchs по запросу "HiD2026".
