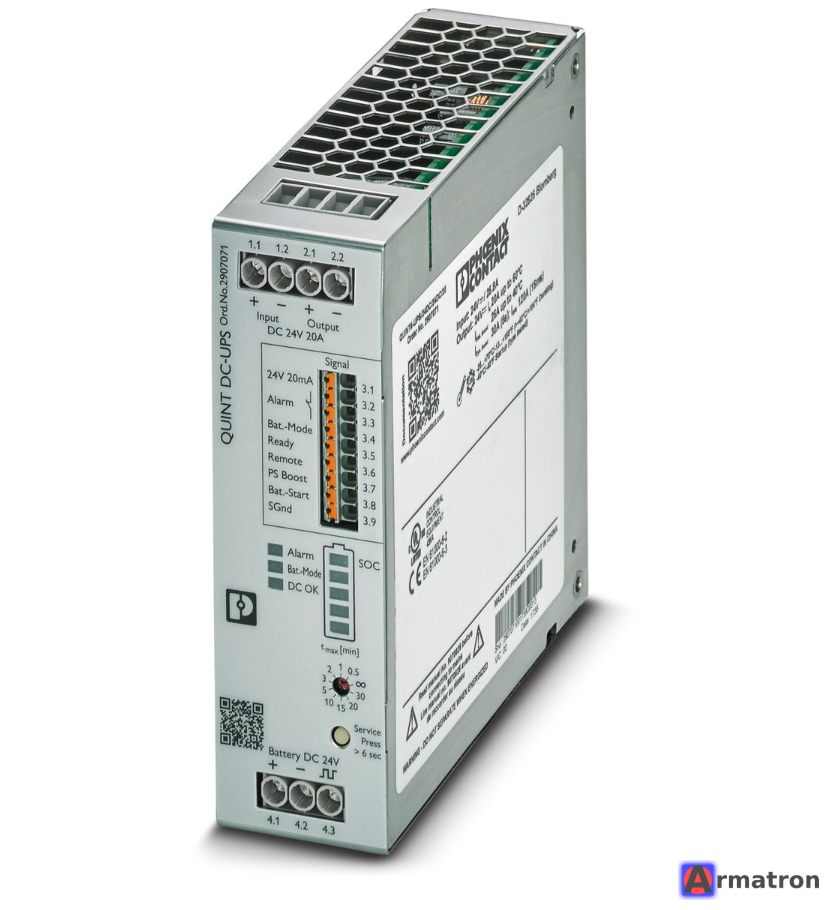

Источник бесперебойного питания QUINT4-UPS/24DC/24DC/20 2907071 Phoenix Contact

QUINT4-UPS/24DC/24DC/20 (артикул 2907071) — это интеллектуальный источник бесперебойного питания (ИБП) постоянного тока от компании Phoenix Contact. Он относится к четвертому поколению серии QUINT и предназначен для обеспечения максимальной готовности оборудования в промышленных сетях 24 В.

Вот подробный обзор ключевых характеристик и возможностей этой модели:

1. Основные технические характеристики

• Входное напряжение: 24 В DC.
• Выходное напряжение: 24 В DC (в нормальном режиме и в режиме питания от батареи).
• Выходной ток: 20 А (номинальный).
• Статический резерв мощности (Static Boost): возможность длительной работы при токе до 25 А (при температуре до 40°C).
• Динамический резерв мощности (Dynamic Boost): до 30 А в течение 5 секунд для пуска тяжелых нагрузок.
• Технология SFB (Selective Fuse Breaking): обеспечивает 6-кратный номинальный ток в течение 15 мс, что позволяет селективно отключать стандартные автоматические выключатели при возникновении короткого замыкания.

2. Технология IQ (Интеллектуальное управление)

Это главная особенность серии QUINT4-UPS. ИБП обменивается данными с подключенным аккумулятором и предоставляет следующую информацию:

• SOC (State of Charge): текущее состояние заряда и оставшееся время работы в минутах.
• SOH (State of Health): степень износа батареи и прогноз оставшегося срока службы, что позволяет планировать сервисное обслуживание.
• SOF (State of Function): определяет текущую нагрузочную способность аккумулятора.

3. Преимущества и функциональность

• Универсальность аккумуляторов: Устройство работает с различными типами накопителей энергии: VRLA (свинцово-кислотные), VRLA-WTR (для широкого температурного диапазона) и LI-ION (литий-ионные).
• Адаптивное управление током заряда: ИБП автоматически регулирует ток заряда, чтобы максимально быстро зарядить батарею, но при этом не перегрузить основной блок питания.
• Холодный запуск: Возможность включения системы от аккумулятора даже при отсутствии входной сети 24 В.
• Интерфейсы: Модель 2907071 оснащена USB-интерфейсом для подключения к промышленному ПК или контроллеру. Это позволяет настраивать параметры через ПО UPS-CONF.
• Компактный дизайн: Узкий корпус экономит место на DIN-рейке.

4. Коммуникационные возможности

Существуют разные модификации QUINT4-UPS. Модель 2907071 поддерживает:

• Интеграцию через USB.
• Дискретные выходы (релейные контакты) для передачи сигналов о состоянии (Alarm, Bat.-Mode, Ready).

(Примечание: Если вам нужны протоколы PROFINET, EtherNet/IP или EtherCAT, существуют отдельные модификации этого ИБП с соответствующими портами).

5. Применение

Используется в критически важных системах автоматизации:

• Управление технологическими процессами.
• Машиностроение.
• Системы безопасности и телекоммуникации.
• Энергетика.

Что нужно для полной системы?

Чтобы собрать полноценную систему бесперебойного питания, вам понадобятся:

1. Блок питания (например, QUINT4-PS/1AC/24DC/20).
2. Сам ИБП (QUINT4-UPS/24DC/24DC/20).
3. Аккумуляторный модуль (например, UPS-BAT/VRLA/24DC/12AH).

Преимущество модели 2907071 заключается в её высокой надежности и "умной" диагностике, которая предотвращает внезапные остановки производства из-за неожиданного выхода аккумулятора из строя.
