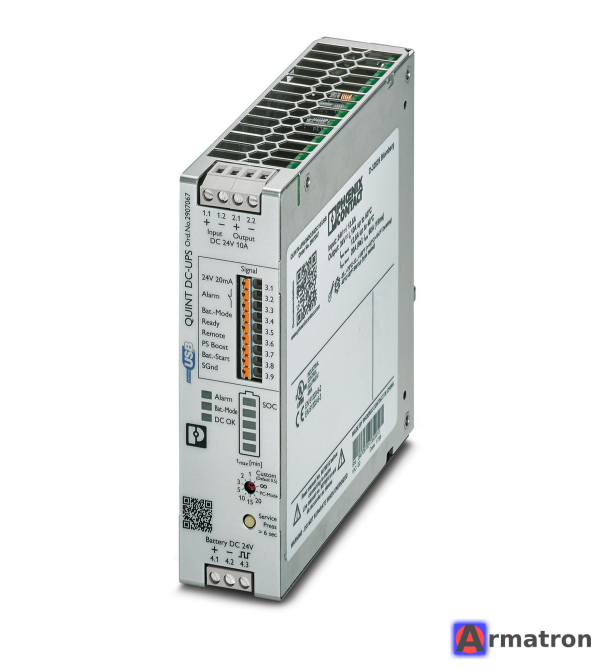

Источник бесперебойного питания QUINT4-UPS/24DC/24DC/10/USB 2907067 Phoenix Contact

Phoenix Contact QUINT4-UPS/24DC/24DC/10/USB (Артикул: 2907067) — это высокотехнологичный источник бесперебойного питания (ИБП) постоянного тока для монтажа на DIN-рейку. Он относится к 4-му поколению серии QUINT и оснащен технологией IQ Technology.

Обратите внимание: данный артикул представляет собой управляющий модуль. Для полноценной работы системы требуется внешняя аккумуляторная батарея (энергоаккумулятор), которая приобретается отдельно.

Вот основные характеристики и особенности данного устройства:

1. Основные технические характеристики

• Входное напряжение: 24 В DC (диапазон работы: 18 ... 30 В DC).
• Выходное напряжение: 24 В DC.
• Номинальный выходной ток: 10 А.
• Резерв мощности (Boost):
  • Static Boost: 12.5 А (длительно) — позволяет расширять систему без замены ИБП.
  • Dynamic Boost: 20 А (до 5 секунд) — для запуска тяжелых нагрузок (двигателей, емкостных нагрузок).
• Технология SFB (Selective Fuse Breaking): Выдает ток до 60 А в течение 15 мс для селективного срабатывания автоматических выключателей в случае короткого замыкания.

2. Технология IQ Technology (Интеллектуальное управление)

Это ключевая особенность ИБП Phoenix Contact. Устройство постоянно следит за состоянием подключенной батареи:

• SOC (State of Charge): Текущее состояние заряда.
• SOH (State of Health): Остаточный срок службы батареи (позволяет заранее планировать замену).
• SOF (State of Function): Текущая производительность аккумулятора.

3. Интерфейсы и коммуникация

• Интерфейс USB: Данная модель оснащена USB-интерфейсом. Это позволяет подключать ИБП к промышленным ПК или контроллерам для:
  • Настройки параметров ИБП.
  • Мониторинга состояния системы.
  • Корректного завершения работы ПК (Shutdown) при разряде батареи.

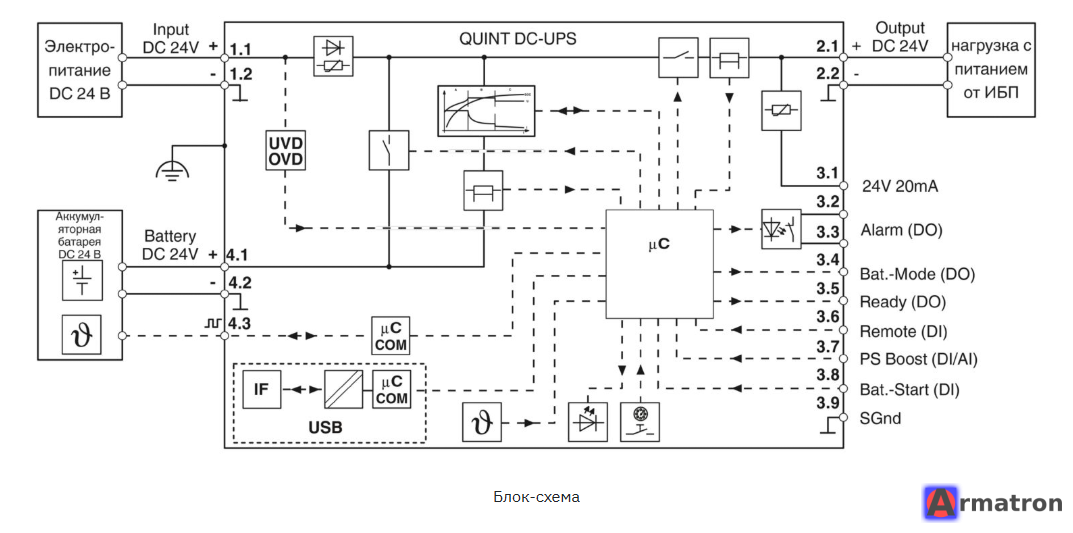

• Сигнальные контакты: Имеются релейные выходы и цифровые входы/выходы для интеграции в системы автоматизации без использования USB.

4. Совместимость с батареями

Устройство автоматически распознает тип подключенной батареи (если используются оригинальные батареи Phoenix Contact серии UPS-BAT) и выбирает оптимальную кривую заряда.
Поддерживаемые типы химии:

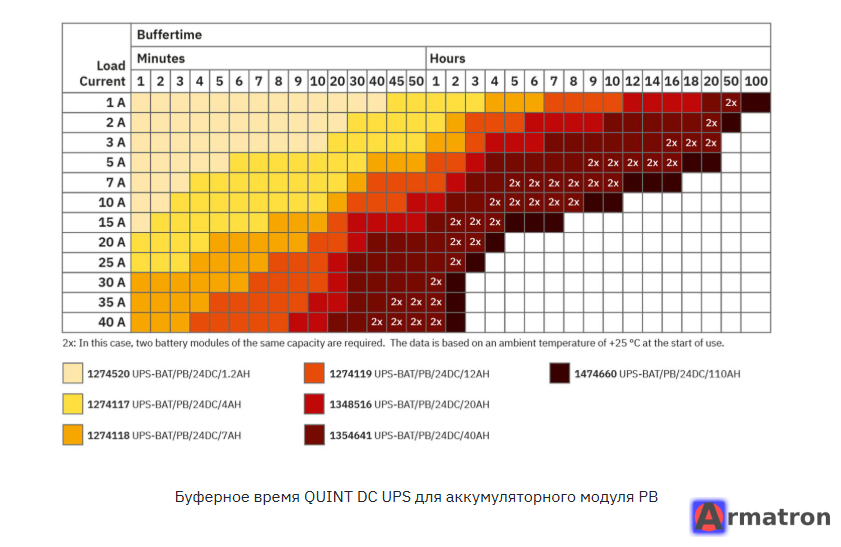

• Свинцово-кислотные (VRLA).

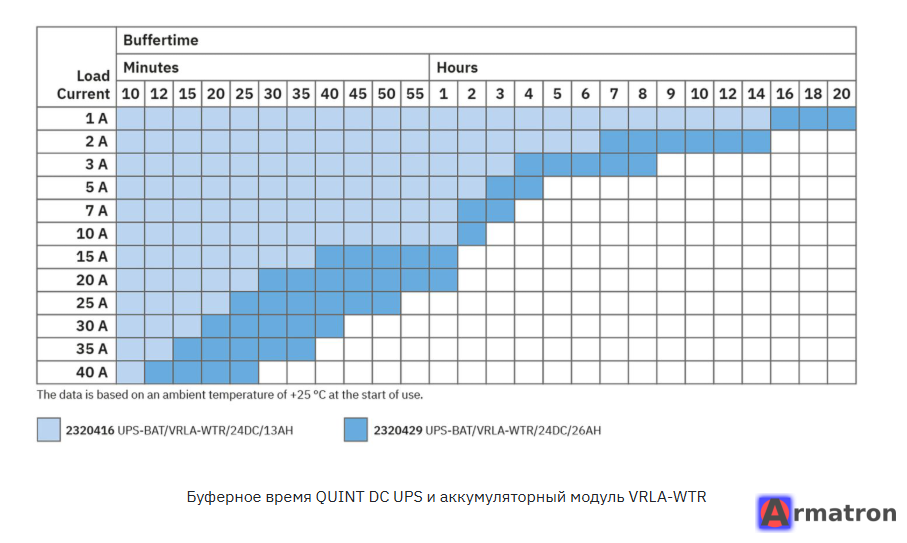

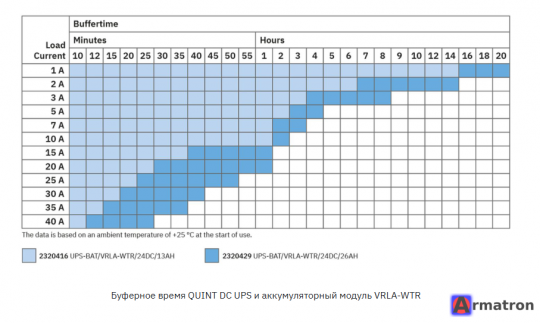

• VRLA-WTR (расширенный температурный диапазон).

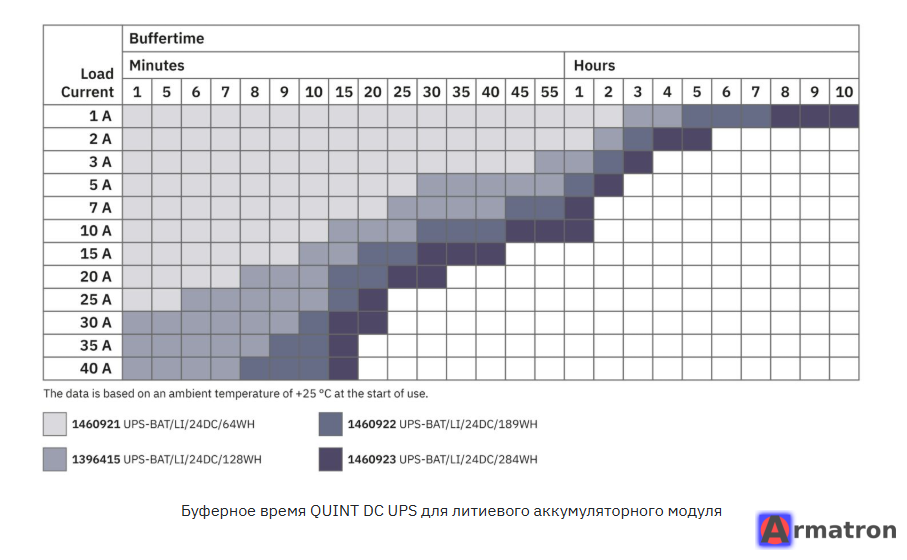

• Литий-ионные (LiFePO4) — для долгого срока службы.

5. Программное обеспечение

Для работы с этим ИБП через USB используется бесплатное ПО от Phoenix Contact — POWER MANAGEMENT SUITE. Оно позволяет конфигурировать устройство и настраивать сценарии отключения ПК.

Применение

Этот ИБП идеально подходит для обеспечения питания ответственных нагрузок 24 В, таких как:

• Промышленные ПК (IPC).
• Контроллеры (ПЛК).
• Датчики и исполнительные механизмы.
• Системы связи.

Документация

Для скачивания даташита, чертежей и ПО рекомендуется посетить официальный сайт Phoenix Contact и ввести артикул 2907067 в строку поиска.

• Техническое описание
