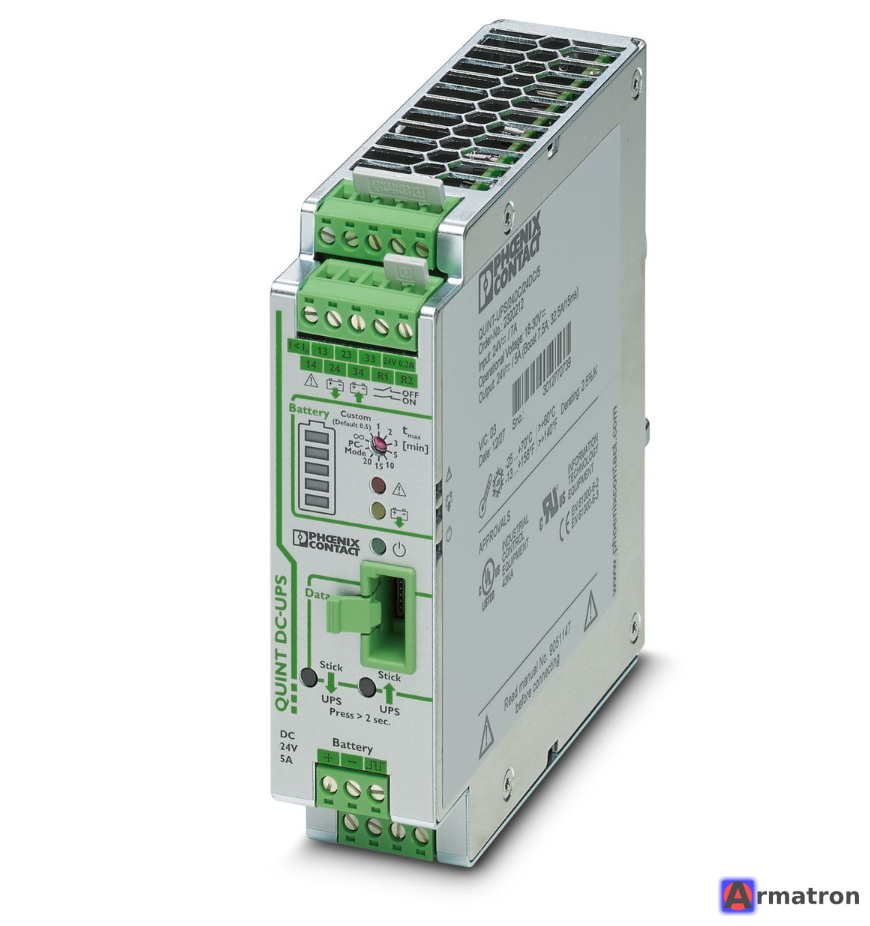

Источник бесперебойного питания QUINT-UPS/24DC/24DC/5 2320212 Phoenix Contact

Это подробное описание источника бесперебойного питания (ИБП) Phoenix Contact QUINT-UPS/24DC/24DC/5 (Артикул: 2320212).

Это промышленный ИБП постоянного тока, предназначенный для обеспечения надежного питания систем автоматизации 24 В при сбоях в электросети. Его главная особенность — технология IQ Technology.

Основные характеристики

• Артикул: 2320212
• Входное напряжение: 24 В DC (диапазон 18 ... 30 В DC).
• Выходное напряжение: 24 В DC.
• Номинальный выходной ток: 5 А.
• Тип монтажа: На DIN-рейку.
• Тип батареи: Внешний энергоаккумулятор (приобретается отдельно).

Ключевые преимущества и технологии

1. IQ Technology (Интеллектуальное управление батареей):

   • SOC (State of Charge): Показывает текущий уровень заряда.
   • SOH (State of Health): Оценивает остаточный срок службы аккумулятора, предупреждая о необходимости замены заранее.
   • Интеллектуальная зарядка: Адаптирует ток зарядки в зависимости от температуры, что продлевает жизнь батареи.

2. Технология SFB (Selective Fuse Breaking):

   • Устройство обеспечивает 6-кратный номинальный ток (динамический резерв мощности) в течение 12 мс. Это позволяет надежно и выборочно отключать стандартные автоматические выключатели в случае короткого замыкания в цепи нагрузки, не «сажая» все питание.

3. Power Boost (Статический резерв мощности):

   • Возможность длительной работы с током до 1.5 x In (до 7.5 А) для запуска тяжелых нагрузок или расширения системы.

4. Коммуникация:

   • Имеет интерфейс IFS для связи с ПК.
   • Используя кабель данных и бесплатное ПО UPS-CONF, можно настраивать параметры ИБП и отслеживать его состояние на компьютере или контроллере.

Технические детали

• КПД: > 98 % (при работе от сети и заряженной батарее).
• Сигнализация: Светодиодные индикаторы и релейные «сухие» контакты (Alarm, Battery Mode, Charge).
• Температура эксплуатации: от -25 °C до +70 °C.
• Размеры (Ш x В x Г): 35 x 130 x 125 мм.

Совместимые аккумуляторы (Энергоаккумуляторы)

Обратите внимание, что сам блок 2320212 — это только управляющий модуль. К нему обязательно нужно подключить внешний аккумулятор серии UPS-BAT:

• VRLA (свинцово-кислотные).
• VRLA-WTR (с расширенным температурным диапазоном).
• LI-ION (литий-ионные для долгого срока службы).

Применение

Используется в шкафах управления, промышленной автоматизации, станкостроении и системах безопасности для предотвращения потери данных или аварийной остановки процессов при пропадании питания 24В.
