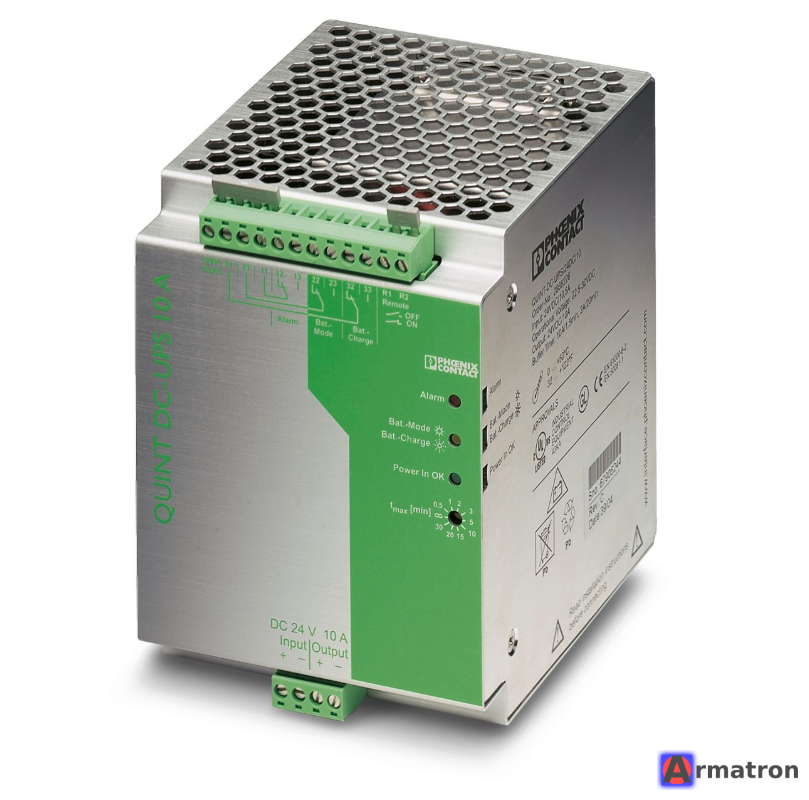

Источник бесперебойного питания QUINT-DC-UPS/24DC/10 2866226 Phoenix Contact

QUINT-DC-UPS/24DC/10 (артикул 2866226) — это модуль источника бесперебойного питания (ИБП) постоянного тока от компании Phoenix Contact. Он предназначен для обеспечения непрерывной работы оборудования с напряжением 24 В при сбоях в электросети.

Ниже приведен подробный обзор характеристик, особенностей и функций этого устройства.

Основные технические характеристики

• Входное напряжение: 24 В DC (диапазон 18...30 В DC).
• Выходной ток (номинальный): 10 А.
• Выходной ток (максимальный/Power Boost): до 15 А (кратковременно).
• Выходное напряжение в режиме буферизации: 24 В DC (зависит от напряжения аккумулятора).
• Тип аккумуляторных батарей: Внешние свинцово-кислотные (VRLA/AGM) емкостью от 1.3 Ач до 70 Ач.
• Тип монтажа: На DIN-рейку.
• КПД: > 92% (при работе от сети).

Ключевые особенности

1. Бесшовное переключение: При пропадании входного напряжения устройство мгновенно переходит на питание от батарей, что исключает перезагрузку чувствительной электроники (ПЛК, промышленные ПК).
2. Управление зарядом: Интеллектуальная система управления зарядом обеспечивает оптимальный режим работы АКБ, что продлевает срок их службы.
3. Сигнализация: Устройство оснащено активными выходами и сухими контактами для удаленного мониторинга состояния:
   • Alarm (Авария);
   • Battery Mode (Работа от батареи);
   • Battery Ready (Батарея готова/заряжена).

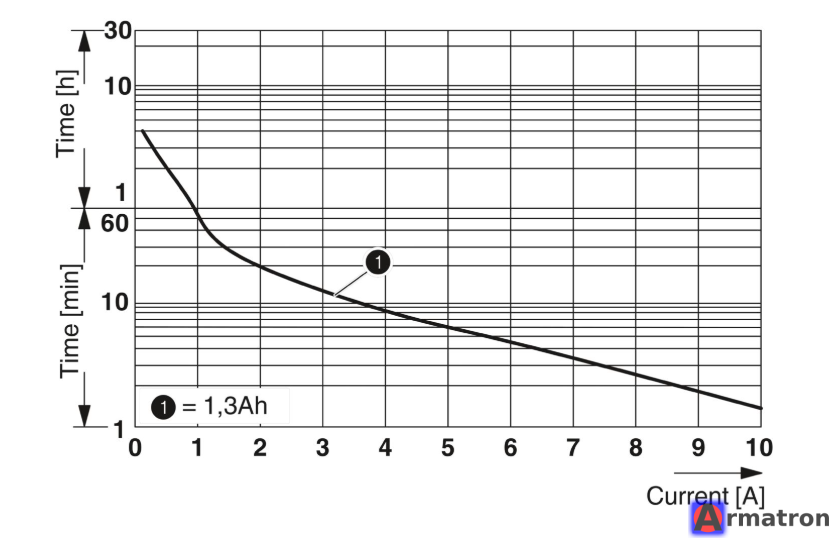

4. Настройка времени буферизации: На передней панели есть поворотный переключатель, позволяющий задать время работы от батарей (от нескольких секунд до бесконечности) для предотвращения глубокого разряда АКБ.
5. Компактный металлический корпус: Обеспечивает отличный теплоотвод и защиту от ЭМП.

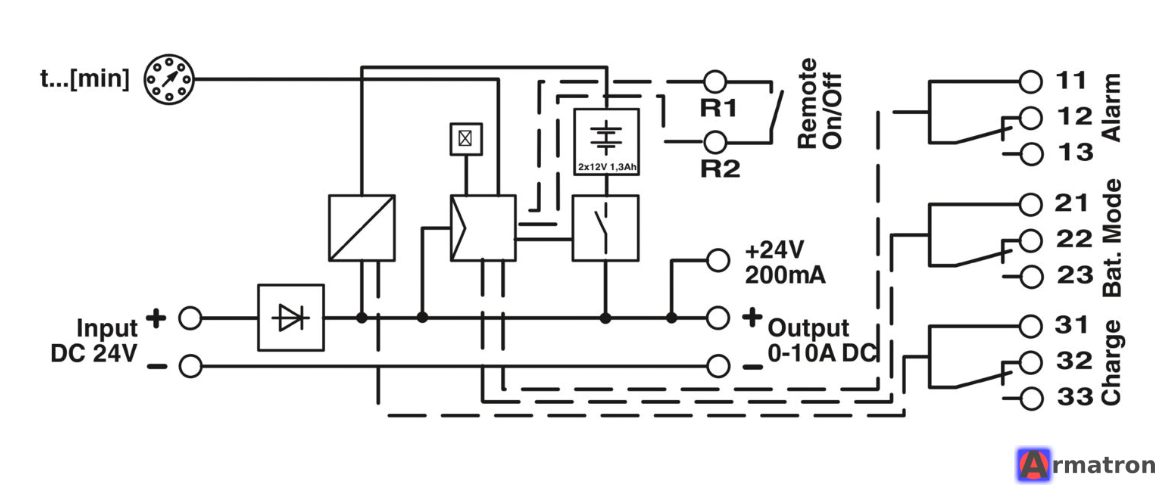

Схема подключения

Для работы системы вам потребуются три компонента:

1. Блок питания (например, QUINT-PS/1AC/24DC/10), который преобразует 220 В AC в 24 В DC.
2. Модуль ИБП (данный QUINT-DC-UPS/24DC/10).
3. Аккумуляторный модуль (например, UPS-BAT/VRLA/24DC/3.4AH или аналоги).

Светодиодная индикация

• Зеленый (Power OK): Входное напряжение в норме.
• Желтый (Battery Mode): Питание осуществляется от аккумулятора.
• Красный (Alarm): Ошибка системы, глубокий разряд или неисправность батареи.

Применение

• Промышленные контроллеры (ПЛК).
• Панели оператора (HMI).
• Системы диспетчеризации и мониторинга.
• Серверное оборудование в шкафах автоматики.

Важное примечание (Статус модели)

Артикул 2866226 относится к классической серии QUINT UPS. На текущий момент компания Phoenix Contact активно продвигает более современное поколение — QUINT4-UPS (например, артикул 2907067).

Преимущества нового поколения (QUINT4):

• Технология IQ Technology (точный расчет остаточного срока службы АКБ и времени работы в минутах).
• Поддержка различных типов батарей (Li-Ion, VRLA, NiCad).
• Возможность интеграции в промышленные сети (EtherNet/IP, PROFINET, EtherCAT).

Если вы проектируете новую систему, рекомендуется рассмотреть серию QUINT4. Если же вам нужна замена для существующего оборудования, модель 2866226 остается надежным и проверенным решением.
