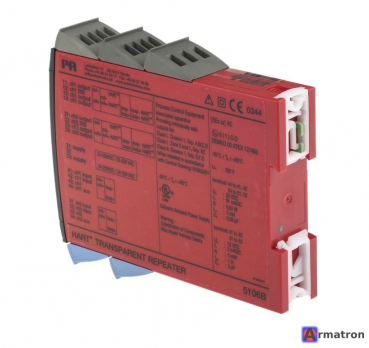

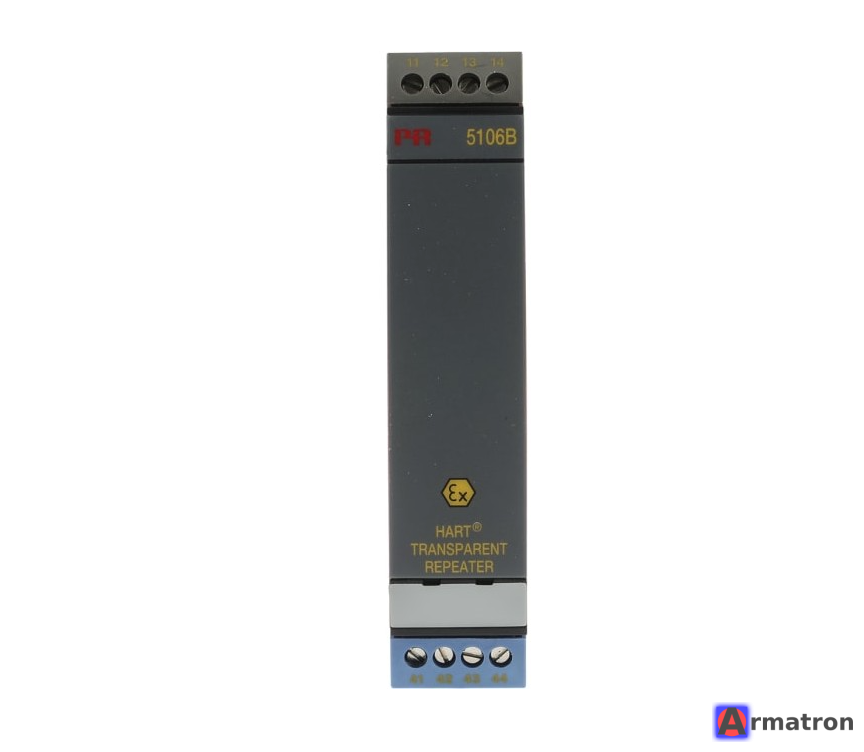

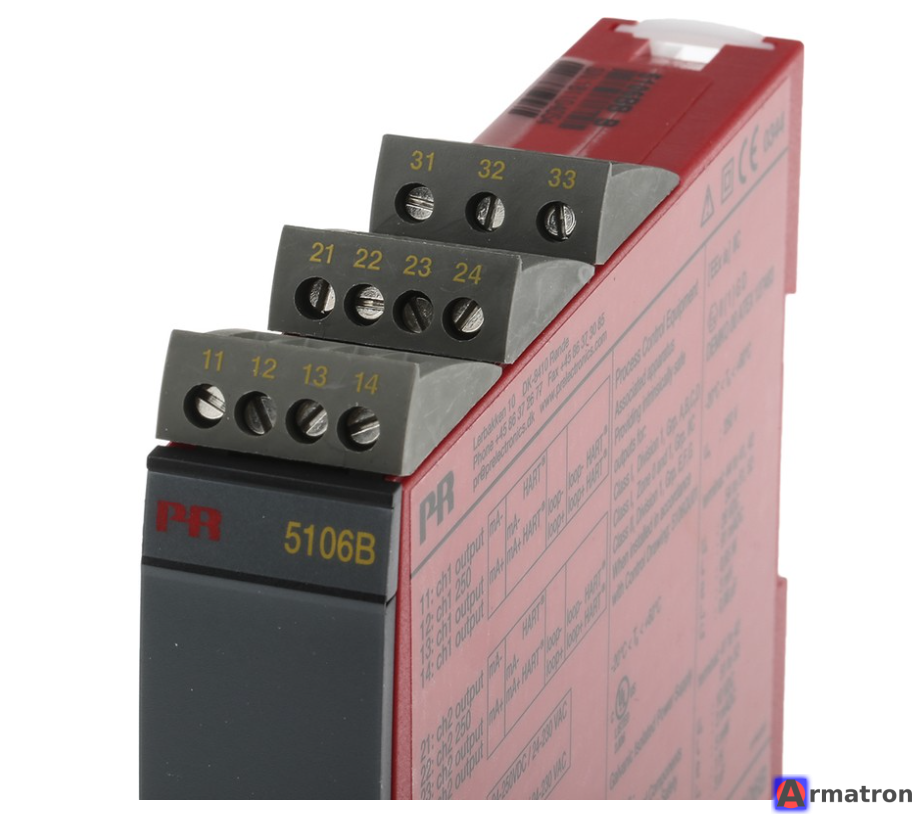

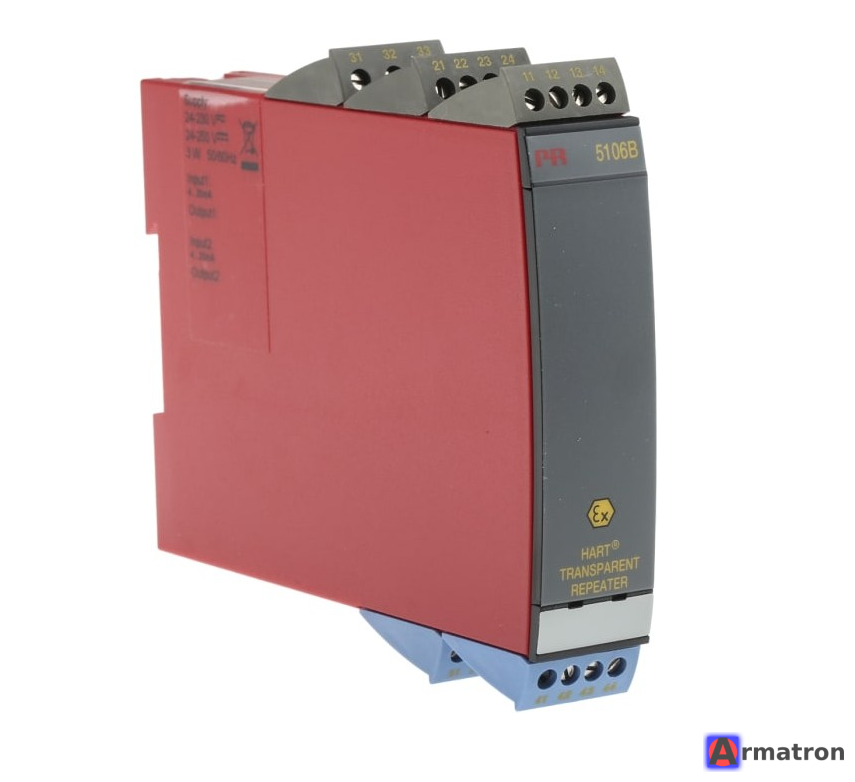

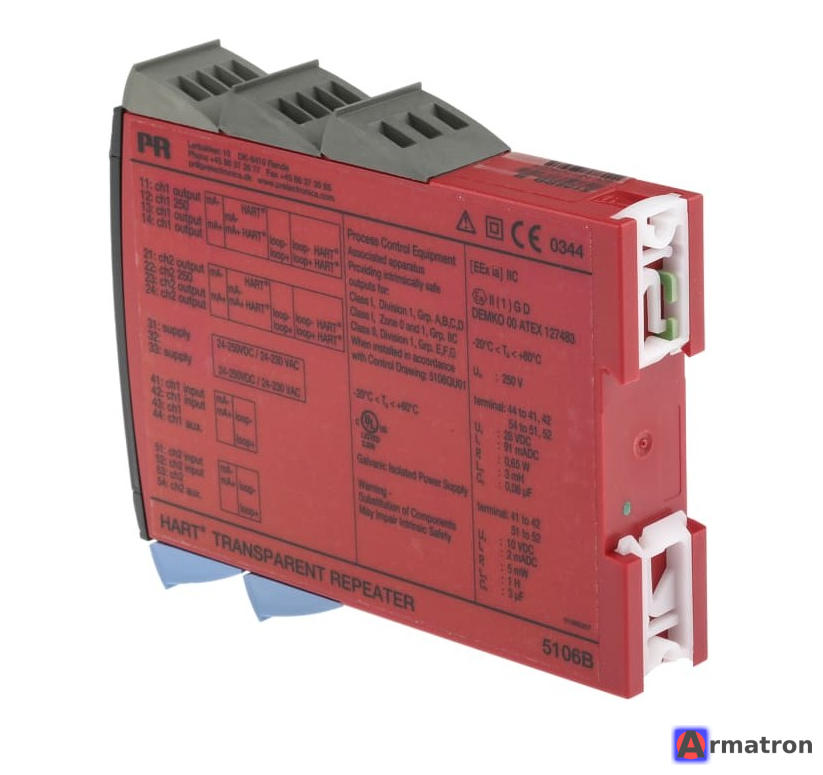

Искробезопасный прозрачный ретранслятор HART 5106BBB PR Electronics

PR Electronics 5106BBB — это высококачественный 2-канальный искробезопасный изолирующий повторитель (ретранслятор), предназначенный для передачи сигналов 4...20 мА из взрывоопасной зоны в безопасную с поддержкой протокола HART.

Ниже приведено подробное описание характеристик, функций и областей применения данного устройства.

Основное назначение

Устройство служит барьером искрозащиты и гальванической развязкой. Оно принимает аналоговый сигнал 4–20 мА от датчиков, установленных во взрывоопасных зонах (Ex), и воспроизводит его на выходе в безопасной зоне. «Прозрачность» для HART означает, что устройство пропускает цифровой сигнал HART в обоих направлениях, позволяя удаленно настраивать и диагностировать датчики.

Основные характеристики PR Electronics 5106BBB

1. Канальность: 2 канала (маркировка "BB" обычно указывает на двухканальное исполнение).
2. Искробезопасность (Ex): Имеет сертификаты ATEX, IECEx, FM, CSA и другие для работы с оборудованием в зонах 0, 1, 2, 20, 21, 22.
3. HART-прозрачность: Двусторонняя передача цифровых данных HART поверх аналогового сигнала 4...20 мА.
4. Гальваническая развязка: Высокий уровень изоляции (3,75 кВ переменного тока) между входом, выходом и питанием. Это защищает систему управления от скачков напряжения и помех.
5. Питание: 24–250 (VDC), 24-230 (VAC)
6. Точность: высокая точность передачи сигнала (погрешность менее 0,1 % от диапазона).
7. Время отклика: < 5 мс.

Технические характеристики (спецификация)

• Вход: 2-проводные передатчики (питание датчика от ретранслятора) или активные сигналы 4...20 мА.
• Выход: 4...20 мА (активный или пассивный, в зависимости от схемы подключения).
• Рабочая температура: от -20 °C до +60 °C.
• Монтаж: на стандартную DIN-рейку.
• Корпус: узкий корпус (23,5 мм), позволяющий сэкономить место в шкафу автоматики.

Преимущества модели 5106BBB

• Универсальность: Подходит для большинства типов датчиков давления, температуры и уровня с выходом 4–20 мА и поддержкой протокола HART.
• Надежность: Компания PR Electronics известна своими компонентами с высоким средним временем наработки на отказ (MTBF).
• Безопасность: Соответствует уровню полноты функциональной безопасности SIL 2 (согласно IEC 61508).
• Простая диагностика: Светодиодная индикация на передней панели для контроля состояния.

Сферы применения

• Нефтегазовая промышленность (добыча, переработка, хранение).
• Химическая и фармацевтическая промышленность.
• Энергетика.
• Водоочистка и водоснабжение (в местах с риском скопления метана).

Типовая схема подключения

1. Вход (взрывоопасная зона): подключается датчик (например, датчик давления во взрывоопасной емкости). Ретранслятор подает питание на датчик.
2. Выход (безопасная зона): подключается к аналоговому входу контроллера (ПЛК) или системы РСУ (DCS).
3. HART-коммуникатор: может быть подключен в любой точке выходной цепи для связи с датчиком.

Резюме: PR Electronics 5106BBB — это надежное профессиональное решение для интеграции интеллектуальных датчиков из опасных зон в системы управления, обеспечивающее искрозащиту, высокую точность и возможность удаленного обслуживания по протоколу HART.
