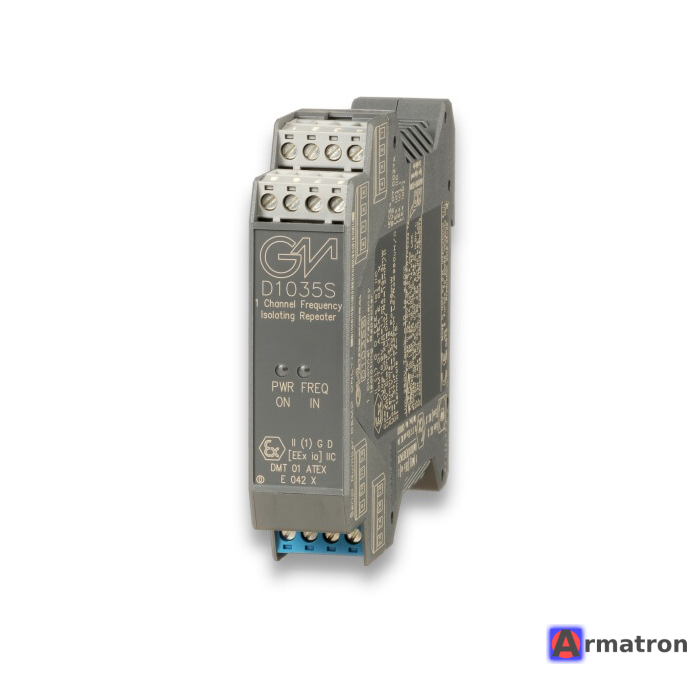

Искробезопасный барьер D1035S GM International

GM International D1035S — это одноканальный искробезопасный барьер с гальванической развязкой, выполняющий функцию преобразователя частоты (сигнала скорости) в аналоговый сигнал и реле-повторителя. Он входит в серию D1000.

Ниже приведено подробное описание устройства, его характеристики и применение.

Основное назначение

D1035S предназначен для приема частотных сигналов из взрывоопасной зоны (Zone 0, 1, 2), их обработки и передачи в безопасную зону. Обычно он используется для:

1. Контроля скорости вращения (турбины, двигатели).
2. Измерения расхода (с турбинных расходомеров).
3. Преобразования частоты входного импульса в стандартный токовый сигнал 0/4-20 мА.
4. Сигнализации достижения пороговых значений (Trip Amplifier).

Основные технические характеристики

• Тип устройства: Преобразователь частоты / Импульсный повторитель / Пороговое устройство.
• Каналы: 1 канал (буква "S" в названии означает Single).
• Входные сигналы:
  • Магнитные датчики (Magnetic Pick-up).
  • Датчики Namur (индуктивные).
  • Сухие контакты.
  • TTL-сигналы.
  • Диапазон частот: обычно от 0 Гц до 50 кГц.
• Выходные сигналы (конфигурируемые):
  • Аналоговый: 0/4-20 мА (пропорционально входной частоте).
  • Цифровой/Импульсный: Повторение входной частоты (открытый коллектор).
  • Релейный: Выход аварийной сигнализации (Trip) при достижении уставки (например, превышение скорости).
• Питание: 24 В постоянного тока (VDC).
• Гальваническая развязка: Трехсторонняя (Вход / Выход / Питание). Изоляция до 1500 В (2500 В для некоторых цепей).

Безопасность и сертификация

• Уровень полноты безопасности (SIL): Соответствует SIL 2 (по IEC 61508).
• Взрывозащита: Искробезопасная цепь (Ex ia). Позволяет подключать датчики, находящиеся в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
• Сертификаты: ATEX, IECEx, а также ТР ТС (EAC Ex) для использования в странах ЕАЭС (Россия, Казахстан и др.).

Особенности настройки и эксплуатации

1. Конфигурация: Устройство полностью программируемое. Настройка параметров (диапазон частот, тип выхода, уставки срабатывания реле) производится с помощью ПК через конфигурационное ПО (например, SWC1090) и адаптер (PPC1090 или PPC1092).
2. Монтаж: Устанавливается на стандартную DIN-рейку (35 мм) в безопасной зоне. Возможно использование шины питания (Power Bus) для упрощения проводки.
3. Индикация: На передней панели обычно присутствуют светодиоды (LED) для индикации питания (Power), состояния сигнала (Signal) и статуса аварии/реле (Alarm).

Типовые схемы применения

• Турбинные расходомеры: D1035S принимает импульсы от вращения крыльчатки расходомера во взрывоопасной зоне и выдает в ПЛК токовый сигнал 4-20 мА, пропорциональный расходу.
• Защита от превышения скорости (Overspeed Protection): Принимает сигнал от датчика оборотов вала. Если частота превышает заданный порог, срабатывает релейный выход, который может быть заведен в систему противоаварийной защиты (ПАЗ) для остановки оборудования.

Важное примечание: Для корректного заказа и подключения необходимо сверяться с полным кодом заказа (например, D1035S-xxx), так как могут быть различия в типах релейных выходов и опциях. Всегда обращайтесь к официальной документации (Datasheet и Safety Manual) перед монтажом.
