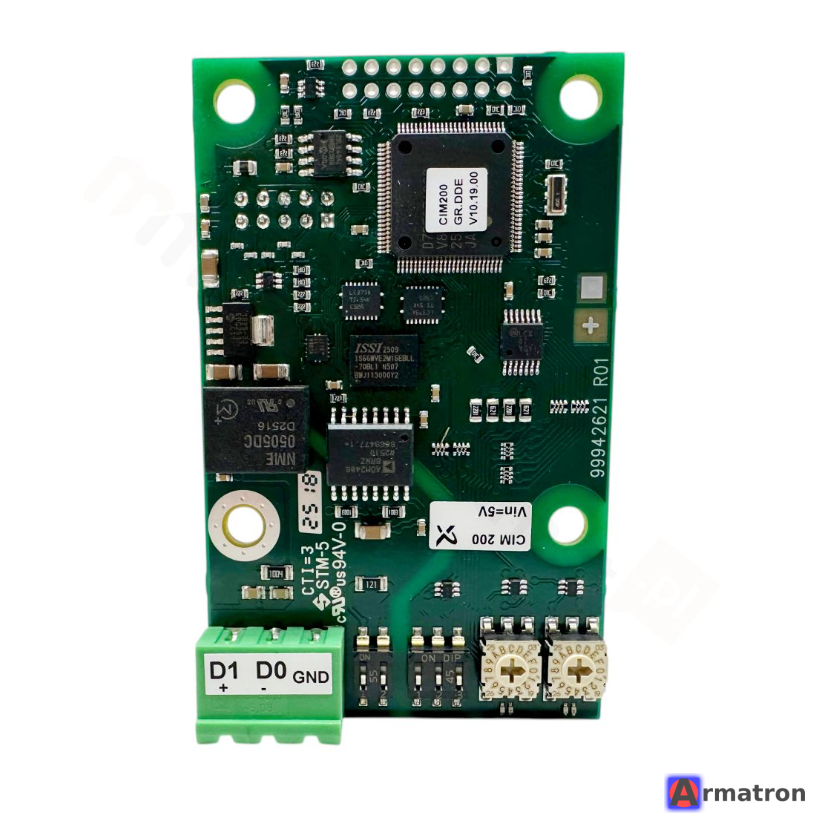

Интерфейс передачи данных Grundfos CIM 200 (артикул 96824796) — это модуль связи, предназначенный для интеграции насосного оборудования Grundfos в сеть Modbus RTU (через интерфейс RS-485).
Ниже приведен подробный обзор технических характеристик, совместимости и возможностей этого модуля.
1. Назначение
CIM 200 (модуль коммуникационного интерфейса) устанавливается непосредственно в клеммную коробку насоса или шкафа управления. Он позволяет системе верхнего уровня (ПЛК, SCADA, BMS) управлять насосом и считывать его параметры в режиме реального времени.
2. Технические характеристики
- Артикул: 96824796.
- Протокол связи: Modbus RTU.
- Физический интерфейс: RS-485 (двухпроводной).
- Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400 бит/с.
- Напряжение питания: Питается напрямую от устройства, в которое устанавливается (24 В пост. тока / перем. тока).
- Потребляемая мощность: Макс. 1,5 Вт.
- Рабочая температура: от -20 °C до +45 °C.
3. Совместимое оборудование Grundfos
Модуль CIM 200 вставляется в специальный слот CIM на следующих устройствах:
- Циркуляционные насосы: MAGNA3.
- Электронно-регулируемые насосы (E-pumps): MGE (модели мощностью от 0,25 до 22 кВт), например, CRE, CRIE, CRNE, MTRE.
-
Шкафы управления:
- Управление MPC (CU 352).
- Управление Dedicated (CU 362).
- LC 231, LC 241 (контроллеры канализационных насосов).
- Установки повышения давления: Hydro MPC.
Примечание: если в насосе нет встроенного слота для CIM, используется внешний блок связи CIU 200 (блок интерфейса связи), который представляет собой модуль CIM 200 в отдельном корпусе с блоком питания.
4. Основные функции
Через интерфейс Modbus RTU оператор может:
- Управление: запуск/остановка, установка заданного значения (Setpoint), переключение режимов работы (AutoADAPT, постоянное давление и т. д.).
- Мониторинг: текущий расход, напор, потребляемая мощность, частота вращения, температура перекачиваемой жидкости (при наличии датчика).
- Диагностика: считывание кодов ошибок, предупреждений, общего времени наработки и потребленной электроэнергии.
5. Настройка (конфигурация)
На модуле расположены DIP-переключатели, с помощью которых настраиваются:
- Адрес Modbus: (от 1 до 247).
- Скорость передачи: (скорость передачи в бодах).
- Четность: (бит чётности / стоповый бит).
- Согласующий резистор: встроенный переключатель для включения/выключения согласования линии RS-485 (120 Ом).
6. Светодиодная индикация
На модуле есть два светодиода (красный и зеленый):
- Зеленый: мигает при нормальном обмене данными.
- Красный: сигнализирует об ошибке конфигурации или отсутствии связи с базовым устройством (насосом).
Преимущества использования:
- Прямая интеграция в систему «Умный дом» или промышленную автоматизацию без промежуточных шлюзов.
- Простая установка (подключи и работай после настройки адреса).
- Высокая надежность передачи данных на большие расстояния (до 1200 метров по RS-485).
Нужна ли вам помощь с картой регистров Modbus или схемой подключения этого модуля?
