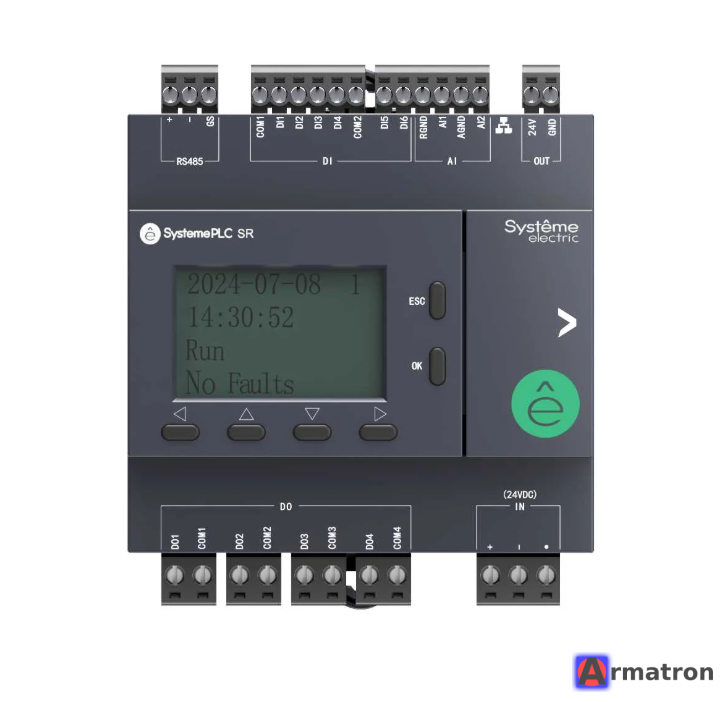

ZR2PA11BD — это компактное интеллектуальное реле (программируемое логическое реле) из линейки Systeme Logic ZR2, выпускаемое компанией Systeme Electric (ранее Schneider Electric в России и странах СНГ).
Это устройство является прямым аналогом и преемником популярной серии Schneider Electric Zelio Logic. Оно предназначено для автоматизации небольших систем управления: освещением, вентиляцией, насосами, подъемниками и конвейерами.
Основные технические характеристики ZR2PA11BD:
- Напряжение питания: 24 В постоянного тока (DC).
-
Количество входов/выходов (I/O): 10 (или 11 в зависимости от классификации).
- Входы: 6 дискретных входов. Из них 2 входа могут использоваться как аналоговые (0–10 В) с разрешением 8 бит.
- Выходы: 4 релейных выхода (нормально разомкнутые контакты).
- Максимальный ток переключения: Обычно до 8 А на один релейный выход (при активной нагрузке).
- Дисплей: Встроенный ЖК-дисплей с подсветкой и кнопки управления на передней панели. Это позволяет изменять параметры и отслеживать состояние программы без подключения к ПК.
- Часы реального времени (RTC): Встроены (позволяют создавать расписания по времени и дате).
Программирование:
Для создания алгоритмов работы используется специализированное программное обеспечение — Systeme Logic Software. Оно поддерживает два графических языка программирования:
- LADDER (LD): Язык релейно-контактных схем (привычен электрикам).
- FBD: Язык функциональных блоков (более гибкий, позволяет использовать сложные логические функции, ПИД-регулирование и т. д.).
Программу также можно вводить вручную с помощью кнопок на передней панели (для простых задач на языке Ladder).
Ключевые преимущества:
- Компактность: Ширина устройства составляет около 72 мм (занимает мало места на DIN-рейке).
- Универсальность: Наличие аналоговых входов позволяет подключать датчики температуры, давления или уровня без дополнительных модулей.
- Надежность: Высокая устойчивость к электромагнитным помехам.
- Совместимость: Программная и аппаратная преемственность с серией Zelio Logic (облегчает переход с оборудования Schneider Electric).
Сферы применения:
- ЖКХ: Управление освещением лестничных клеток, рекламных щитов, работой насосов в индивидуальных тепловых пунктах.
- Промышленность: Небольшие упаковочные машины, системы очистки, компрессоры.
- Бытовая автоматизация: Управление поливом, воротами, шторами в системах
Аналоги:
Эта модель является аналогом Schneider Electric SR2B121BD.
Важное примечание: Для подключения к компьютеру для прошивки потребуется специальный кабель
- Производитель Systeme Electric
