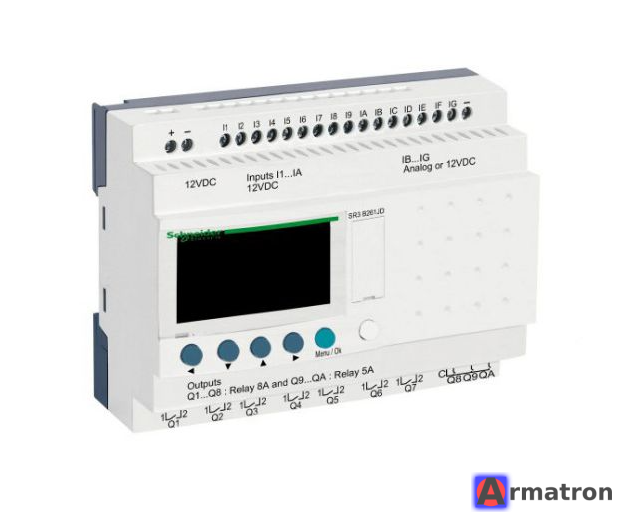

Интеллектуальное реле Zelio Logic SR3B261JD Schneider Electric

Интеллектуальное реле Zelio Logic SR3B261JD производства Schneider Electric — это компактный программируемый логический контроллер (ПЛК), предназначенный для автоматизации небольших систем управления.

Эта модель относится к модульной серии, что позволяет расширять количество входов/выходов с помощью дополнительных модулей.

Основные технические характеристики SR3B261JD:

1. Питание:
   • Напряжение: 12 В постоянного тока (DC). Это специфическая модель, часто применяемая в системах с аккумуляторным питанием (например, на транспорте или в солнечной энергетике).
2. Входы и выходы (I/O):
   • Общее количество: 26.
   • Цифровые входы: 16 входов (из них 6 могут использоваться как аналоговые 0–10 В).
   • Цифровые выходы: 10 релейных выходов (перекидной контакт).
3. Дисплей и управление:
   • Имеется встроенный ЖК-дисплей с подсветкой.
   • 6 кнопок управления на передней панели (позволяют программировать реле напрямую или изменять параметры в процессе работы).
4. Часы реального времени (RTC):
   • Встроены. Позволяют настраивать работу оборудования по расписанию (день/неделя/праздники).

Программирование:

Реле можно программировать двумя способами:

1. С панели прибора: Для простых логических схем на языке LADDER.
2. С помощью ПО Zelio Soft 2 (бесплатное):
   • Язык LADDER (релейно-контактная логика).
   • Язык FBD (функциональные блоки) — более современный и мощный вариант, доступно до 200 блоков.

Ключевые особенности модели SR3B261JD:

• Модульность: К этой базе можно подключить модули расширения (цифровые, аналоговые, коммуникационные Modbus или Ethernet).
• Энергонезависимая память: Программа сохраняется при отключении питания до 10 лет.
• Аналоговые входы: Наличие входов 0–10 В (при питании 12В DC) позволяет подключать датчики температуры, давления или освещенности без дополнительных модулей.
• Компактность: Крепится на стандартную DIN-рейку.

Сферы применения:

• Управление освещением: Наружное освещение, витрины, лестничные клетки.
• Инженерные системы: Управление насосами, вентиляторами, компрессорами.
• Транспорт: Системы автоматизации в автомобилях или на судах (благодаря питанию 12В).
• Сельское хозяйство: Полив, вентиляция теплиц, управление кормушками.

Расшифровка артикула (SR3B261JD):

• SR3 — Серия Zelio Logic (модульная).
• B — Наличие дисплея и кнопок.
• 26 — Общее количество входов/выходов.
• 1 — Тип входов/выходов.
• JD — Напряжение питания 12 В DC.

Преимущества:
Это «золотая середина» между обычной релейной автоматикой и сложными промышленными ПЛК. Zelio Soft 2 интуитивно понятно даже для электрика, не знакомого глубоко с программированием.

Что понадобится для работы:
Если вы планируете программировать с компьютера, вам потребуется кабель для программирования (артикул SR2USB01 для USB или SR2CBL01 для COM-порта).
