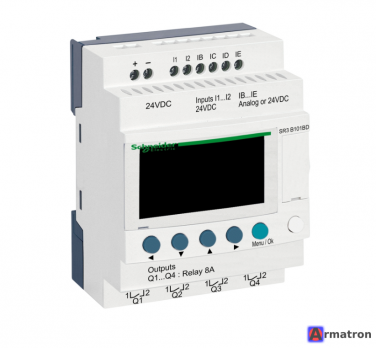

Серия
Zelio Logic
Тип продукта
Модульное интеллектуальное реле
Дополнительные характеристики
локальный дисплей
С
кол-во строк в программе или функциональных блоков
0…500 с FBD программирование
0…240 с язык лестничных диаграмм LADDER программирование
время цикла
6…90 ms
срок резервного хранения данных
10 лет в 25 °C
погрешность хода часов
12 минут в год в 0…55 °C
6 с/месяц в 25 °C
Проверки
(Загрузка) памяти программ при каждом включении питания
номинальное напряжение питания [Us]
100...240 V
Пределы напряжения питания
85…264 миля
Частота питающей сети
50/60 Гц
Maximum supply current
30 мА в 240 В (без модулей расширения)
40 мА в 240 В (с расширениями)
80 мА в 100 V (с расширениями)
80 мА в 100 V (без модулей расширения)
потребляемая мощность, ВА
12 VA с расширениями
7 VA без модулей расширения
Напряжение развязки
1780 миля
Тип защиты
От подключения с обратной полярностью (команды управления не выполняются)
количество дискретных входов
6
напряжение дискретного входа
100...240 V пер. ток
ток дискретного входа
0,6 мА
частота дискретного входа
57...63 Hz
47...53 Hz
Предельный уровень коммутации напряжения в
>= 79 В для дискретный вход
Предельный уровень коммутации напряжения в
<= 40 В для дискретный вход
Гарантированное текущее состояние 1
>= 0.17 mA (дискретный вход)
Гарантированное текущее состояние 0
<= 0.5 мA (дискретный вход)
входной импеданс
350 кОм для дискретный вход
Количество выходов
4 релейных выхода
пределы выходного напряжения
5...30 V Пост. ток (релейный выход)
24...250 V Пер. ток
тип контактов
Нет для релейный выход
выходной тепловой ток
8 A для всех 4 выходов для релейный выход
электрическая износостойкость
AC-12: 500000 циклы в 230 В, 1,5 A для релейный выход в соответствии с EN/IEC 60947-5-1
AC-15: 500000 циклы в 230 В, 0,9 A для релейный выход в соответствии с EN/IEC 60947-5-1
DC-12: 500000 циклы в 24 В, 1,5 A для релейный выход в соответствии с EN/IEC 60947-5-1
DC-13: 500000 циклы в 24 В, 0,6 A для релейный выход в соответствии с EN/IEC 60947-5-1
коммутационная способность, мА
>= 10 мА в 12 В (релейный выход)
рабочая частота, Гц
0,1 дюйм (при Ie) для релейный выход
10 дюйм (режим холостого хода) для релейный выход
Механическая износостойкость
10000000 циклы для релейный выход
[Up] номинальное импульсное выдерживаемое на
4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
часы
С
время срабатывания
50 мс с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход
50 мс с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход
50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход
50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход
10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход
соединения – клеммы
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
Винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
Винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником
Момент затяжки
0,5 Н·м
Категория перенапряжения
III в соответствии с EN/IEC 60664-1
масса продукта
0,25 kg
