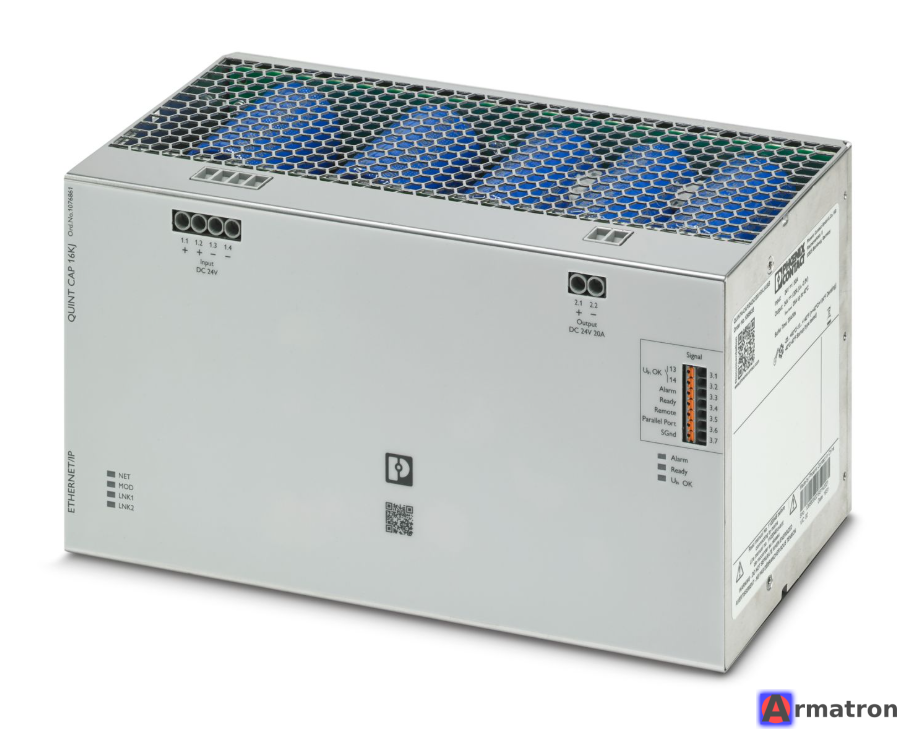

QUINT4-CAP/24DC/20/16KJ/EIP (Артикул: 1076861) от Phoenix Contact — это интеллектуальный модуль бесперебойного питания на базе сверхмощных двухслойных конденсаторов (суперконденсаторов) со встроенным интерфейсом Ethernet/IP.
Этот модуль предназначен для обеспечения кратковременной автономной работы промышленного оборудования при просадках или полном исчезновении напряжения в сети 24 В DC.
Основные технические характеристики:
- Входное/Выходное напряжение: 24 В DC.
- Номинальный выходной ток: 20 А.
- Энергоемкость: 16 кДж (16 kJ).
- Технология накопления: Конденсаторная (не требует обслуживания, в отличие от свинцово-кислотных АКБ).
- Интерфейс связи: Ethernet/IP (позволяет интегрировать ИБП в системы промышленной автоматизации для мониторинга состояния).
- Срок службы: Очень длительный (до 20 лет при определенных условиях), выдерживает огромное количество циклов заряда-разряда.
Ключевые преимущества этой модели:
- Интеграция в сеть (Ethernet/IP): Поддержка протокола Ethernet/IP позволяет передавать данные о состоянии заряда, выходном токе, оставшемся времени буферизации и системных ошибках напрямую в контроллер (ПЛК) или систему верхнего уровня (SCADA).
- Технология QUINT IQ: ИБП «интеллектуален» — он знает состояние своего накопителя, рассчитывает оставшийся срок службы и оптимизирует время зарядки.
- Необслуживаемость: Поскольку внутри нет электролита, который высыхает как в обычных АКБ, этот модуль идеально подходит для установки в труднодоступных местах.
- Температурный диапазон: Конденсаторы гораздо лучше работают при низких и высоких температурах (от -40°C до +60°C), чем традиционные аккумуляторы.
- Компактность: Сочетает в себе электронный блок управления и накопитель энергии в одном корпусе на DIN-рейку.
Для чего он используется?
- Безопасное выключение (Shutdown): Обеспечение времени, достаточного для сохранения данных и корректного завершения работы промышленного ПК или контроллера.
- Компенсация провалов напряжения: Защита чувствительной электроники от кратковременных скачков и «миганий» в электросети.
- Работа в тяжелых условиях: Там, где стандартные аккумуляторы быстро выходят из строя из-за жары или холода.
Пример расчета времени работы (примерный):
- При нагрузке 5 А — около 120–150 секунд.
-
При нагрузке 20 А — около 30–40 секунд.
(Точное время зависит от настроек порога срабатывания и состояния конденсаторов).
Если вам нужна помощь с подбором аксессуаров (кабелей, блоков питания серии QUINT4) или схемой подключения, уточняйте!
- Производитель Phoenix Contact
