Судя по вашему запросу, вас интересует техническая информация и характеристики изделия OPS-SD PC01-80-SS из системы MultiGrid от производителя Oglaend System (входит в группу Hilti).
Ниже приведено подробное описание данного изделия.
Основные данные

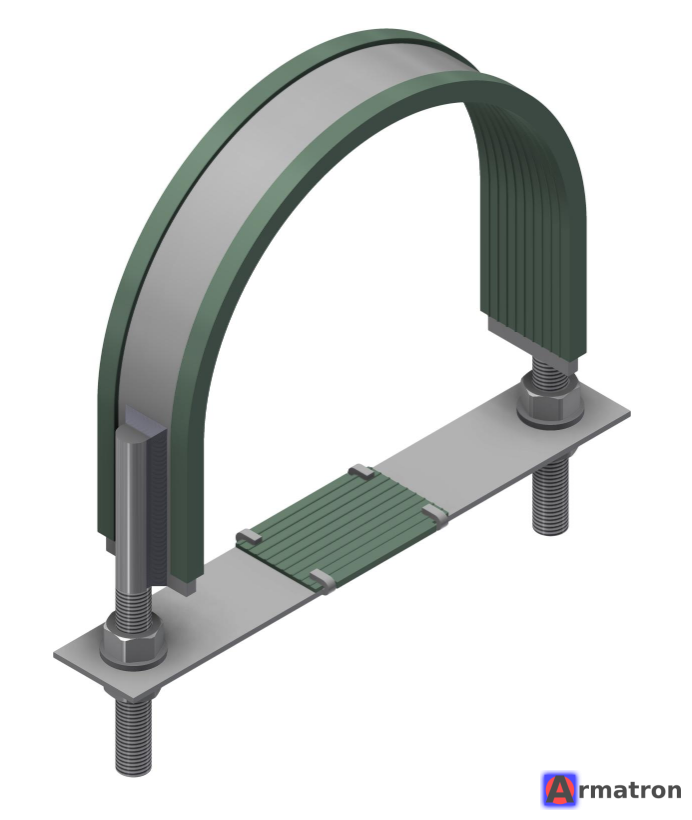

- Наименование: Хомут U-образный (U-bolt / U-скоба)
- Артикул / Тип: PC01-80-SS
- Производитель: Oglaend System (Норвегия)
- Система: MultiGrid® (Модульная система опор)
- Материал: Нержавеющая сталь (SS - Stainless Steel)
Технические характеристики
Расшифровка маркировки PC01-80-SS:
- PC01 (Pipe Clamp): Серия изделия. Это стандартный U-образный хомут, предназначенный для фиксации труб круглого сечения.
-
80: Номинальный размер (диаметр).
- Предназначен для крепления труб диаметром 80 мм (или труб с условным проходом DN80 / 3 дюйма).
- Примечание: Реальный внешний диаметр трубы DN80 обычно составляет 88.9 мм, поэтому хомут имеет соответствующий допуск.
-
SS (Stainless Steel): Материал исполнения.
- В номенклатуре Oglaend System суффикс SS обычно обозначает кислотостойкую нержавеющую сталь марки AISI 316L (аналог 03Х17Н14М3 по ГОСТ). Это обеспечивает высокую стойкость к коррозии в агрессивных средах (морская вода, химическая промышленность).
Назначение и применение
Этот хомут является частью системы MultiGrid — это междисциплинарная система поддержки (опорные конструкции), широко используемая в:
- Нефтегазовой отрасли (Offshore/Onshore);
- Судостроении;
- Ветроэнергетике;
- Химической промышленности.
Функции:
- Фиксация: Используется для надежного крепления технологических трубопроводов к опорным профилям, стартовым кронштейнам (Starter Brackets) или несущим балкам системы MultiGrid.
- Виброустойчивость: В сочетании с системой MultiGrid обеспечивает надежную фиксацию даже в условиях вибрации.
Комплектация
Обычно такие хомуты поставляются в комплекте с крепежными элементами, необходимыми для установки (гайки и шайбы из соответствующей стали AISI 316), однако точную комплектацию лучше уточнять у поставщика, так как иногда "виброгасящие прокладки" или дополнительные гайки заказываются отдельно.
Где купить / Заказать
Так как Oglaend System является частью группы Hilti, для заказа или получения чертежей и сертификатов вам следует обращаться:
- К официальным дистрибьюторам Hilti в вашем регионе.
- К дилерам, специализирующимся на судовом и промышленном оборудовании (системы кабельных трасс и трубных проводок).
Если вам нужны точные размеры (межосевое расстояние, диаметр прутка, длина резьбы), рекомендуется запросить Data Sheet (Технический паспорт) на серию PC01 у поставщика, так как производитель может вносить незначительные конструктивные изменения.
