Хомут U-образный OPS-SD PC01-60-SS MultiGrid Oglaend System

Вот подробная информация о продукте Oglaend System OPS-SD PC01-60-SS.

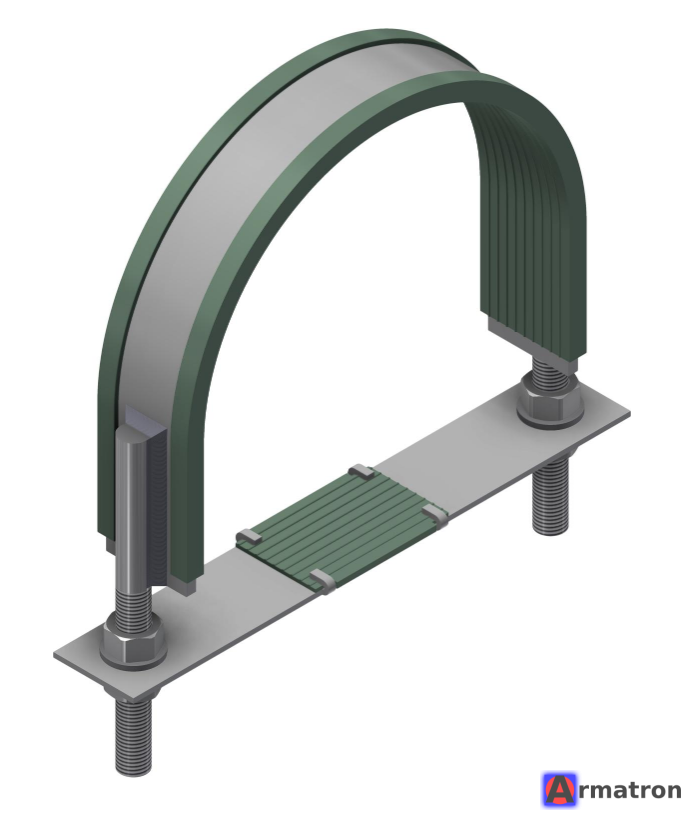

Это U-образный хомут (U-bolt), предназначенный для крепления трубопроводов в промышленных системах поддержки, в частности в системе MultiGrid от компании Oglaend System (сейчас входит в группу Hilti).

Расшифровка маркировки (OPS-SD PC01-60-SS):

• OPS-SD: Oglaend Piping System - Standard Duty (Стандартная нагрузка).
• PC01: Тип изделия (U-bolt / Хомут U-образный стандартной конфигурации).
• 60: Типоразмер. Указывает на внешний диаметр трубы, для которой предназначен хомут. Обычно соответствует трубе DN50 (2 дюйма) с внешним диаметром 60.3 мм.
• SS: Stainless Steel (Нержавеющая сталь). В номенклатуре Oglaend это, как правило, кислотостойкая сталь AISI 316L (аналог 03Х17Н14М3).

Технические характеристики:

• Тип изделия: Хомут U-образный (скоба с резьбой).
• Материал: Нержавеющая сталь AISI 316L (A4).
• Для трубы внешним диаметром (OD): 60.3 мм (2").
• Резьба: Метрическая (обычно M10 или M12 для данного диаметра, необходимо уточнить в конкретном каталожном листе, чаще всего M10).
• Комплектация: Обычно поставляется с гайками (2 или 4 шт.) и шайбами. Иногда может комплектоваться резиновой или пластиковой прокладкой для виброизоляции и предотвращения гальванической коррозии (зависит от конкретного артикула заказа).
• Коррозионная стойкость: Высокая (подходит для морского климата, химической промышленности).

Область применения:

Данный хомут является частью системы MultiGrid и используется для:

1. Фиксации труб: Крепление стальных, пластиковых или композитных труб к несущим конструкциям.
2. Морской и нефтегазовый сектор: Благодаря стали 316L идеально подходит для использования на нефтяных платформах, судах, береговых терминалах и заводах СПГ.
3. Энергетика: Ветряные электростанции (оффшорные) и атомная энергетика.

Совместимость:

Хомут разработан для монтажа на профили системы Oglaend, такие как:

• Треугольные профили MultiGrid.
• Каналы Mekano (с использованием соответствующих адаптеров или напрямую, если позволяет перфорация).
• Стандартные уголки и швеллеры.

Преимущества:

• Долговечность: Срок службы в агрессивных средах значительно выше, чем у оцинкованной стали.
• Надежность: Рассчитан на вибрационные нагрузки, характерные для промышленных трубопроводов.
• Системность: Полная совместимость с крепежными элементами Oglaend System (гайки с пружинами, канальные гайки и т.д.).

Примечание: Для точного монтажа рекомендуется использовать оригинальные гайки и шайбы из стали A4 (316L), чтобы избежать контактной коррозии. Если труба выполнена из "черной" стали или другого металла, рекомендуется использовать изоляционную прокладку под хомут.
