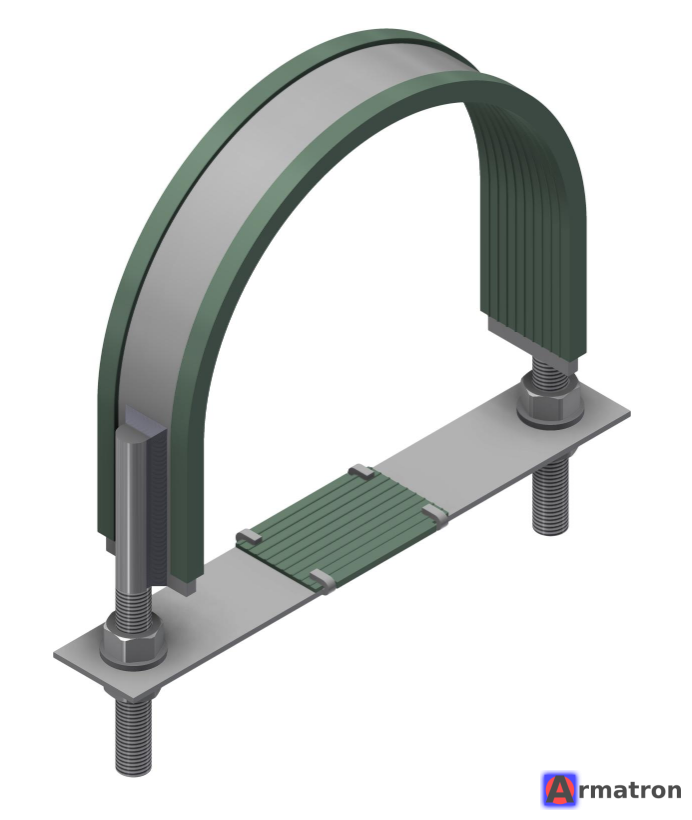

Хомут U-образный OPS-SD PC01-250-SS MultiGrid Oglaend System

По вашему запросу «Хомут U-образный OPS-SD PC01-250-SS MultiGrid Oglaend System» привожу расшифровку и техническое описание данного изделия.

Это компонент промышленной системы креплений от норвежского производителя Oglaend System (входит в группу Hilti).

Расшифровка маркировки

• Oglaend System: Производитель, специализирующийся на комплексных системах поддержки для нефтегазовой отрасли, судостроения и ветроэнергетики.
• MultiGrid: Название модульной системы поддержки. Концепция MultiGrid позволяет монтировать различное оборудование (трубы, лотки, электрику) на единую стартовую конструкцию без сварки, что экономит место и вес.
• Хомут U-образный (U-bolt): Тип изделия — скоба с резьбой на обоих концах для охвата и фиксации трубы.
• PC01: Вероятно, обозначает серию или тип профиля хомута (Pipe Clamp) в номенклатуре производителя.
• 250: Условный диаметр трубы (DN 250). Обычно это означает, что хомут подходит для трубы с внешним диаметром около 273 мм (10 дюймов), но точные размеры зависят от стандарта трубы.
• SS (Stainless Steel): Материал изготовления — нержавеющая сталь. В контексте продукции Oglaend это, как правило, кислотостойкая нержавеющая сталь марки AISI 316L (аналог 03Х17Н14М3) или A4, предназначенная для агрессивных сред и морского климата.

Технические характеристики и особенности

1. Назначение: Используется для фиксации трубопроводов диаметром DN250 к несущим конструкциям (монтажным профилям типа Mekano, балкам) в рамках системы MultiGrid.
2. Материал: Высококачественная нержавеющая сталь. Обеспечивает длительный срок службы в условиях высокой влажности, солевого тумана (офшорные платформы) и химического воздействия.
3. Комплектация: Обычно поставляется в комплекте с гайками и шайбами (также из нержавеющей стали).
4. Виброустойчивость: Крепеж Oglaend часто разрабатывается с учетом вибрационных нагрузок, характерных для судов и буровых установок.
5. Изоляция (Опционально): Часто такие хомуты используются вместе с резиновыми (EPDM) или силиконовыми подкладками для предотвращения гальванической коррозии (если труба из черной стали) и снижения вибрации, но наличие прокладки нужно уточнять по конкретному артикулу.

Области применения

• Нефтегазовые платформы и плавучие установки (FPSO).
• Судостроение.
• Ветряные электростанции (особенно морского базирования).
• Химическая промышленность.

Как заказать или найти документацию

Для точного заказа данного изделия вам, скорее всего, понадобится Артикул (Article Number / Art. no). Маркировка PC01-250-SS может быть внутренним кодом проекта или старым обозначением.

Рекомендуется искать в каталоге Oglaend System в разделе "Pipe Supports" (Опоры трубопроводов) -> "U-bolts".

Если вы планируете закупку, обратите внимание на диаметр охватываемой трубы (в мм), так как DN (условный проход) может отличаться от реального внешнего диаметра трубы в зависимости от стандарта (GOST, ASME, DIN).
