Это описание специфического крепежного элемента от компании Oglaend System (входит в группу Hilti), который используется в их модульной системе опор MultiGrid.
Давайте расшифруем маркировку OPS-SD PC01-100-SS:
1. Расшифровка кода:

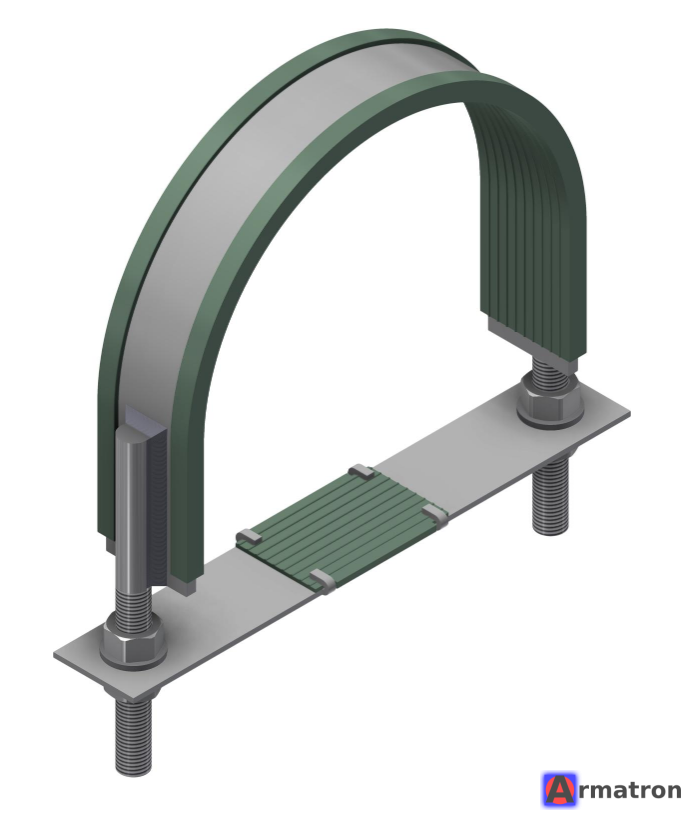

- Хомут U-образный (U-bolt): Тип изделия — металлическая скоба с резьбой на обоих концах, изогнутая в форме буквы U. Используется для фиксации труб круглого сечения.
- OPS: Вероятно, аббревиатура от Oglaend Piping Support (Система поддержки трубопроводов Oglaend).
- SD: Обычно обозначает Standard (стандартное исполнение) или тип нагрузки.
- PC01: Код типа профиля или конфигурации хомута в каталоге (Pipe Clamp).
- 100: Обозначает размер. Скорее всего, это DN100 (номинальный диаметр трубы 100 мм / 4 дюйма). Реальный внешний диаметр трубы обычно составляет около 114.3 мм.
- SS: Обозначает материал — Stainless Steel (Нержавеющая сталь).
- MultiGrid: Это название самой монтажной системы. MultiGrid — это альтернатива сварным конструкциям, представляющая собой «стартовые» пластины и профили, интегрированные в покрытие палубы или пола.
2. Технические характеристики (предполагаемые для этой серии):
- Материал: Нержавеющая сталь марки AISI 316L (кислотостойкая). Это стандарт для продукции Oglaend, используемой в морской среде (offshore) и агрессивных условиях.
- Комплектация: Обычно такие хомуты поставляются с гайками и шайбами (также из нержавеющей стали). Иногда могут комплектоваться резиновой виброизолирующей прокладкой (нужно уточнять по конкретному артикулу).
- Назначение: Крепление трубопроводов к несущим конструкциям системы MultiGrid (стартовым кронштейнам).
3. Область применения:
Такие хомуты используются в тяжелой промышленности, нефтегазовом секторе, судостроении и ветроэнергетике. Главное преимущество системы — отсутствие необходимости сверления или сварки по месту (hot work), так как система MultiGrid интегрируется на этапе строительства.
Где найти документацию или купить?
Поскольку это специализированный промышленный компонент:
- Каталоги Oglaend: Вам нужно искать в разделе "Piping Support" или "MultiGrid System".
- Hilti: Так как Oglaend принадлежит Hilti, часто информацию можно найти через локальных представителей Hilti в отделе инженерных решений для промышленности.
- Артикул: Если вы ищете этот товар для закупки, запросите у поставщика ID номер (Item number), так как текстовое описание может незначительно отличаться в разных версиях каталогов.
Если вам нужны точные размеры (межосевое расстояние, диаметр прутка резьбы), рекомендуется запросить технический паспорт (Datasheet) именно на артикул с диаметром 100.
