Гигростат SK 3118.000 Rittal

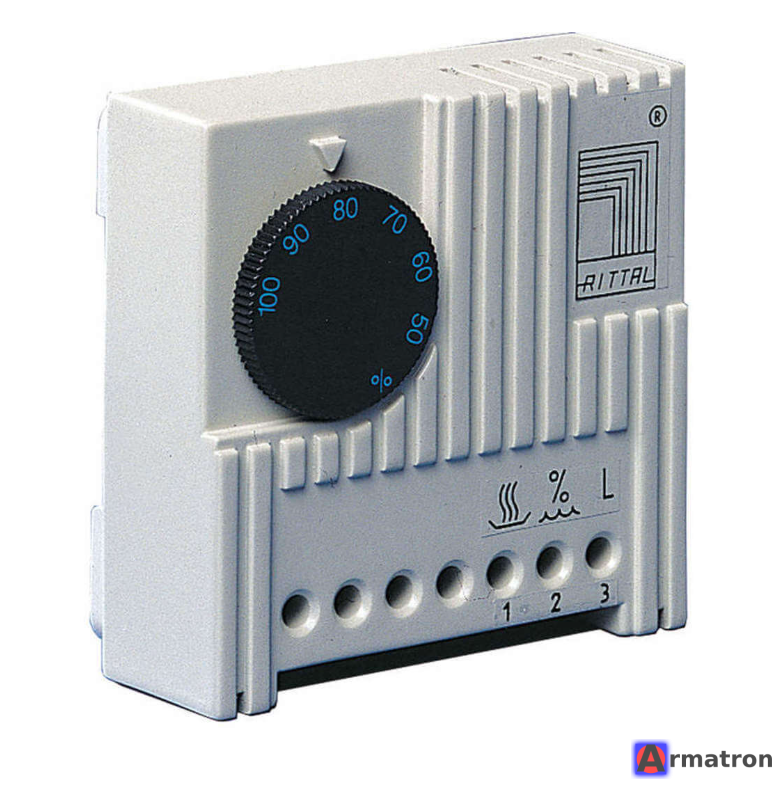

Rittal SK 3118.000 — это электромеханический гигростат, предназначенный для контроля относительной влажности внутри электротехнических шкафов.

Его основная задача — включение обогревателя или вентилятора при превышении установленного порога влажности, чтобы предотвратить образование конденсата (точки росы) и защитить оборудование от коррозии.

Ниже приведены основные технические характеристики и особенности подключения для этой модели:

Основные характеристики

• Диапазон регулировки: 50% — 100% относительной влажности.
• Номинальное рабочее напряжение: 24 В – 250 В (AC) / 24 В – 48 В (DC).
• Тип контакта: 1 переключающий контакт (SPDT). Это означает, что он может управлять как нагревом, так и охлаждением/сигнализацией.
• Допустимая нагрузка контактов:
  • При ~ 250 В (AC): 5 А (активная нагрузка), 2 А (индуктивная нагрузка).
  • При = 24 В (DC): макс. 20 Вт.
• Гистерезис срабатывания: Приблизительно 4% (разница между включением и выключением).
• Размеры: 71 x 71 x 33.5 мм.
• Монтаж: На DIN-рейку 35 мм или на раму шкафа.
• Цвет: Серый (RAL 7035).

Принцип работы и Подключение

Гигростат имеет три клеммы (обычно маркируются как 1, 2, 4 или по схеме на корпусе):

1. Клемма 1: Вход фазы (L).
2. Клемма 2 (Нормально замкнутый контакт - NC): Размыкается при повышении влажности.
3. Клемма 4 (Нормально разомкнутый контакт - NO): Замыкается при повышении влажности.

Сценарии использования:

• Управление обогревателем (Удаление влаги):
  Обычно обогреватель подключается к контакту, который замыкается при повышении влажности (Клемма 4).
  Логика: Влажность выросла -> контакт 1-4 замкнулся -> включился обогреватель -> температура поднялась -> точка росы сместилась (конденсат испарился).

• Управление вентилятором (Фильтрующий вентилятор):
  Подключается также к клемме 4.
  Логика: Влажность выросла -> включился вентилятор -> влажный воздух выдувается из шкафа.

• Примечание: Всегда сверяйтесь со схемой, напечатанной на самом корпусе устройства, так как производитель может вносить изменения.

Рекомендации по установке

1. Расположение: Гигростат следует устанавливать в той части шкафа, где наиболее вероятно образование конденсата, но при этом обеспечивается хорошая циркуляция воздуха.
2. Удаленность от источников тепла: Не устанавливайте гигростат вплотную к обогревателю или сильно греющемуся оборудованию (трансформаторы, частотники), так как теплый воздух локально снижает относительную влажность, и датчик не сработает вовремя, в то время как в холодном углу шкафа уже может выпасть роса.
3. Настройка: Стандартная рекомендуемая уставка для большинства шкафов — около 65-70% относительной влажности.

Если вам нужна помощь с конкретной схемой подключения или подбором обогревателя к этому гигростату, уточните детали вашей задачи.
