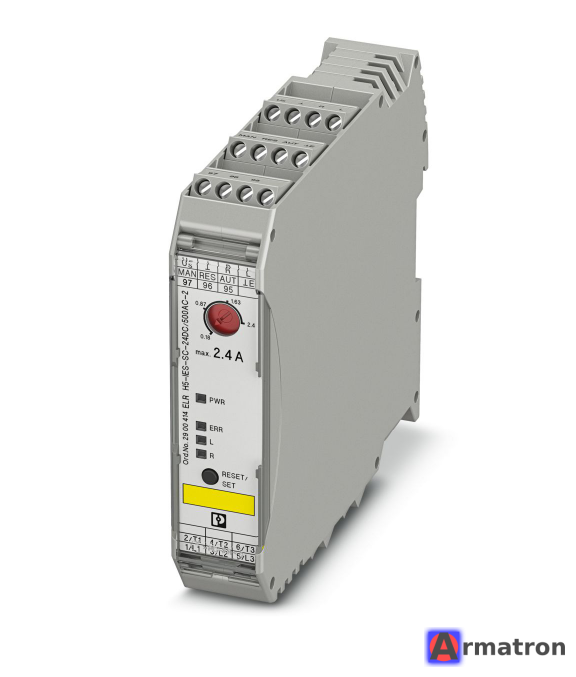

Гибридный пускатель ELR H5-IES-SC-24DC/500AC-2 2900414 Phoenix Contact

Это подробное описание гибридного пускателя двигателя Phoenix Contact ELR H5-IES-SC-24DC/500AC-2 (Артикул: 2900414).

Это устройство представляет собой гибридный пускатель, который объединяет в одном корпусе функции прямого пуска, реверса, защиты двигателя и аварийного останова.

Основные характеристики и расшифровка наименования:

• ELR: Electronic Load Relay (Электронное нагрузочное реле / Гибридный пускатель).
• H5: Гибридный пускатель с функцией реверса, защиты двигателя и аварийного останова.
• IES: Integrated Emergency Stop (Встроенная функция безопасности).
• SC: Screw Connection (Винтовые зажимы).
• 24DC: Управляющее напряжение 24 В постоянного тока.
• 500AC: Коммутируемое напряжение до 500 (550) В переменного тока.
• 2: Номинальный ток до 2.4 А.

Технические спецификации:

1. Функционал (4 в 1):

   • Правое вращение (Прямой пуск).
   • Левое вращение (Реверс).
   • Защита двигателя (Регулируемая защита от перегрузки).
   • Аварийный останов (Safety) до уровня SIL 3 / PL e.

2. Электрические параметры нагрузки:

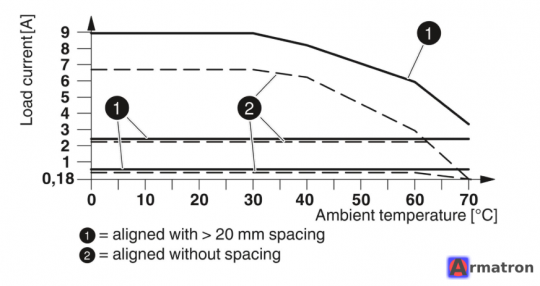

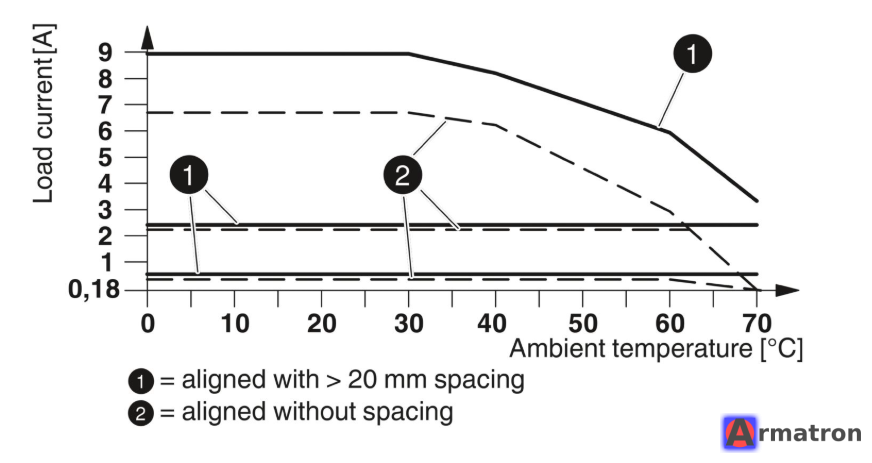

   • Диапазон настройки тока: от 0,18 А до 2,4 А (подходит для маломощных двигателей).
   • Рабочее напряжение: 42 В AC ... 550 В AC.
   • Тип нагрузки: 3-фазные асинхронные двигатели (индуктивная нагрузка).

3. Управление:

   • Номинальное напряжение питания цепи управления: 24 В DC.

4. Безопасность (Safety):

   • Соответствует стандартам безопасности ISO 13849-1 (PL e) и IEC 61508 (SIL 3).
   • Позволяет реализовать цепь аварийного отключения без дополнительных контакторов безопасности.

5. Конструкция:

   • Ширина: всего 22.5 мм (значительная экономия места в шкафу по сравнению с традиционной сборкой из контакторов и теплового реле).
   • Монтаж: На DIN-рейку.
   • Подключение: Винтовые клеммы.

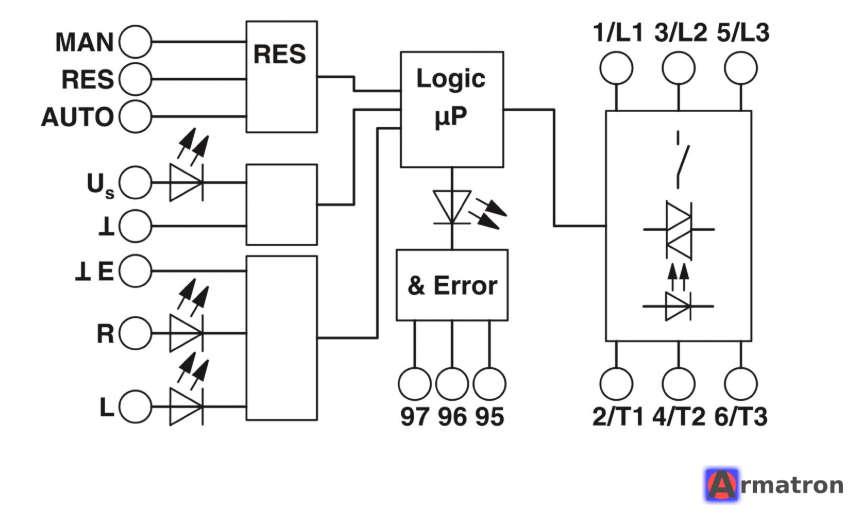

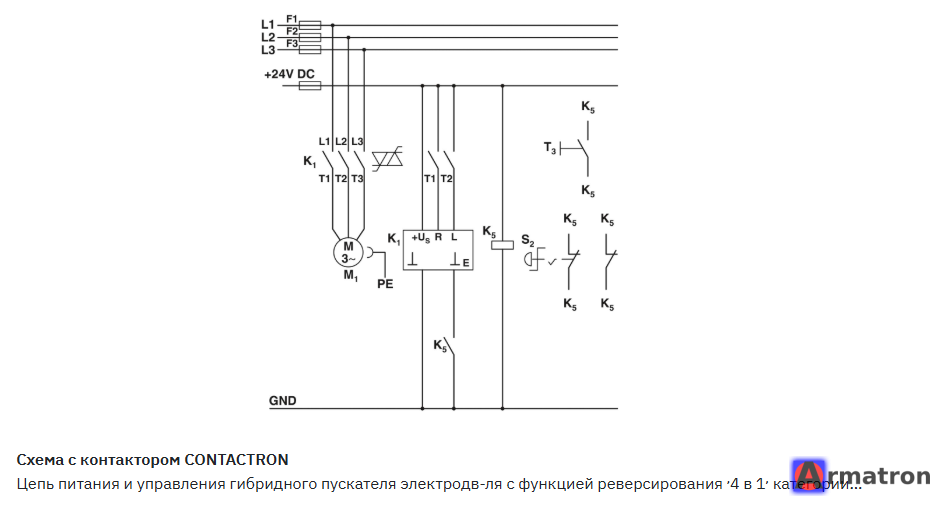

Принцип работы (Гибридная технология):

Главное преимущество этого устройства — гибридная технология коммутации.

1. Включение: Сначала включается полупроводник (симистор), замыкая цепь без искры.
2. Удержание: Затем параллельно замыкается механическое реле, шунтируя полупроводник (для исключения нагрева).
3. Выключение: Реле размыкается, ток снова идет через полупроводник, который затем отключает цепь при переходе тока через ноль (без дуги).

Результат: Ресурс устройства составляет до 30 миллионов циклов коммутации, что в десятки раз больше, чем у обычных контакторов.

Преимущества:

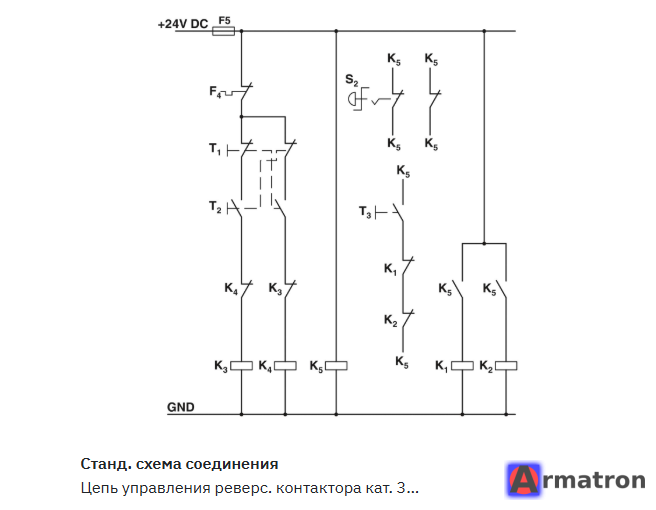

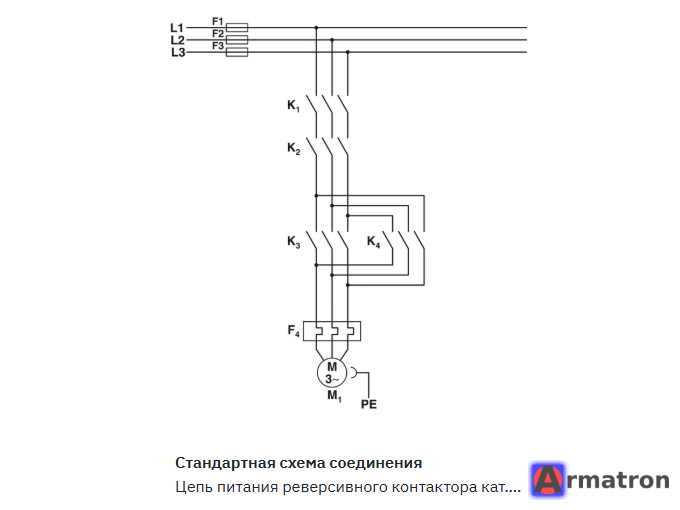

• Компактность: Заменяет 4 устройства (два контактора, тепловое реле, реле безопасности) в одном корпусе шириной 22.5 мм.
• Долговечность: Благодаря гибридной коммутации контакты не обгорают.
• Простота монтажа: Меньше проводов, так как внутри уже реализована схема реверса и блокировки.
• Безопасность: Высокий уровень надежности для критически важных узлов.

Применение:

Данный модуль (артикул 2900414) идеально подходит для управления:

• Конвейерными лентами (малой мощности).
• Насосами и вентиляторами.
• Приводами жалюзи или ворот.
• Любыми 3-фазными двигателями с током потребления до 2.4 А, где требуется частая коммутация или реверс.
