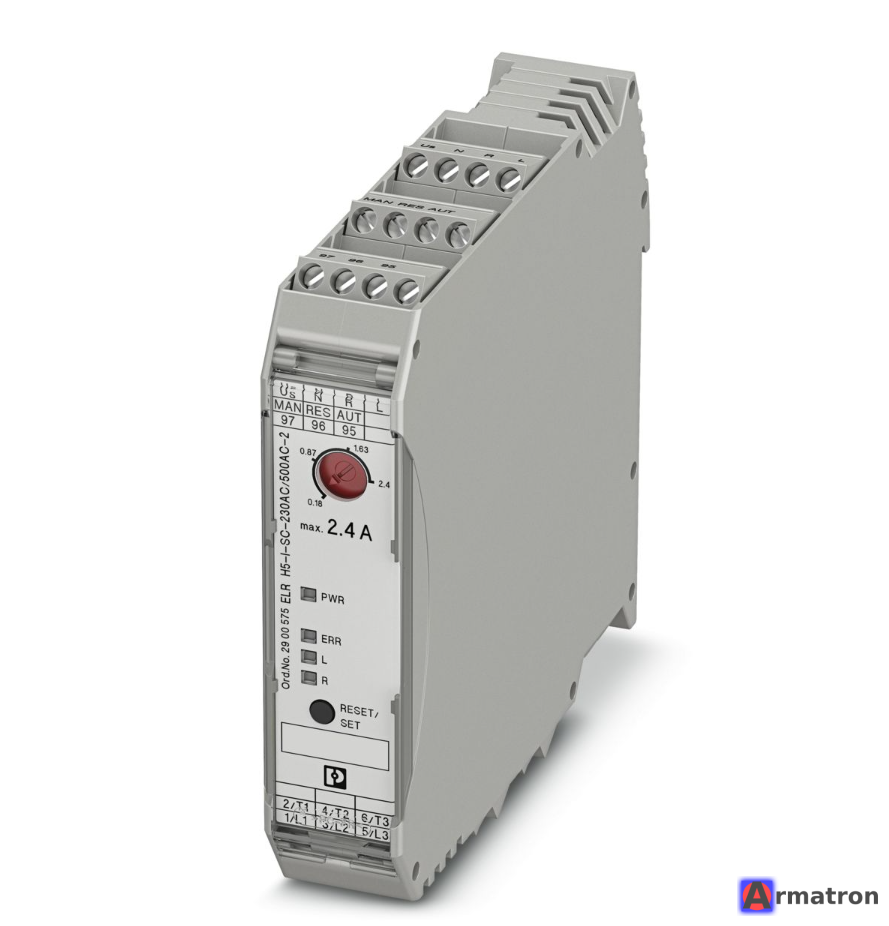

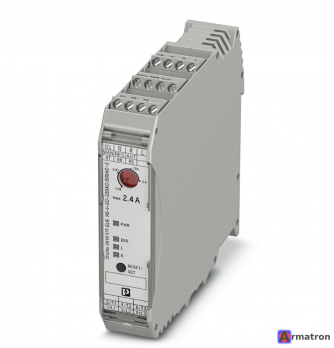

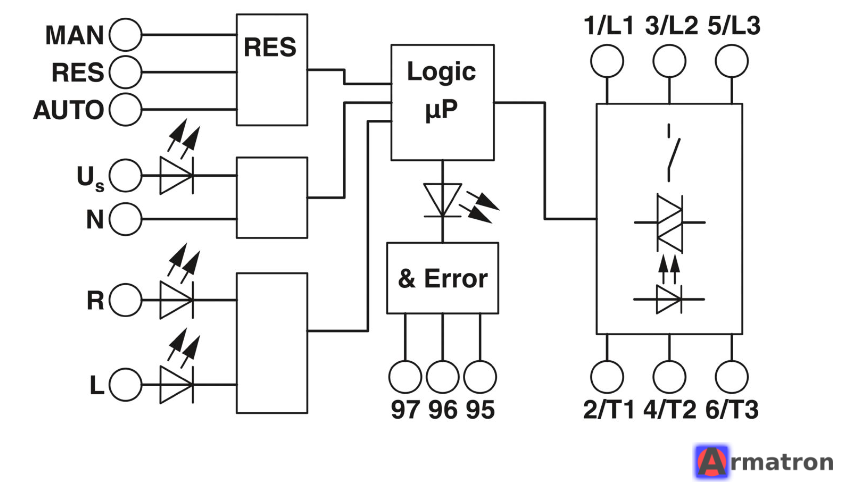

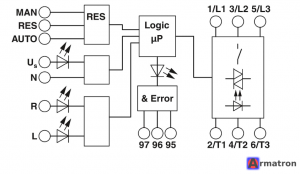

Гибридный пускатель ELR H5-I-SC-230AC/500AC-2 2900575 Phoenix Contact

Это описание технически сложного устройства промышленной автоматизации. Phoenix Contact ELR H5-I-SC-230AC/500AC-2 (артикул 2900575) — это гибридный пускатель серии CONTACTRON "4 в 1".

Ниже приведены подробные характеристики и описание функционала этого устройства.

Основные функции ("4 в 1")

Это устройство в одном корпусе шириной всего 22.5 мм заменяет четыре стандартных компонента (контакторы и тепловое реле):

1. Прямой ход (вращение двигателя по часовой стрелке).
2. Реверс (вращение двигателя против часовой стрелки).
3. Защита двигателя (реле перегрузки с регулируемым током).
4. Аварийный останов (функция безопасности до SIL 3 / PL e).

Технические характеристики (Артикул 2900575)

Входные данные (Управление):

• Номинальное напряжение питания управления: 230 В AC (переменный ток).
• Диапазон напряжения: 85 В AC ... 253 В AC.
• Частота: 50/60 Гц.

Выходные данные (Нагрузка/Двигатель):

• Рабочее напряжение: до 500 В AC (3 фазы).

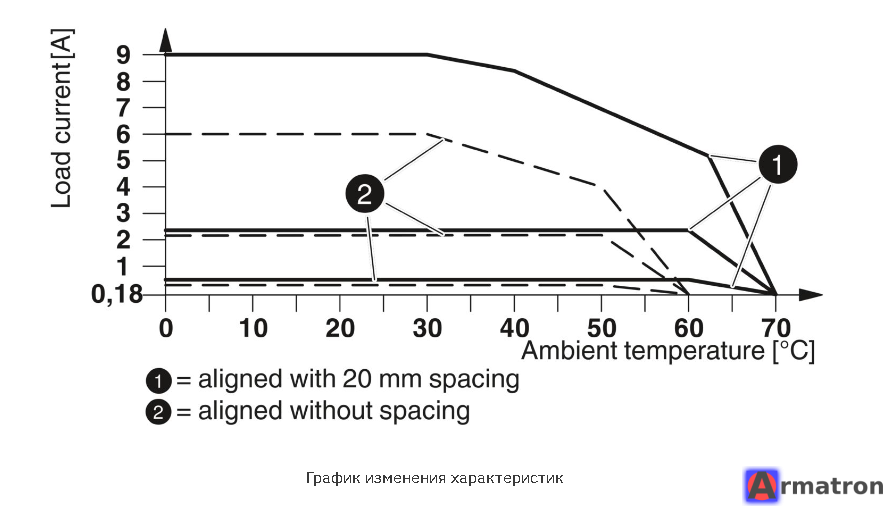

• Диапазон настройки тока нагрузки: 0,6 А ... 2,4 А (регулируется потенциометром на лицевой панели).
• Тип нагрузки: Асинхронный трехфазный двигатель.
• Пусковой ток: макс. 100 А.

Подключение:

• Тип подключения: Винтовые зажимы (SC - Screw Connection).

Безопасность и сертификация:

• Категория безопасности: Подходит для систем аварийного останова до уровня производительности PL e (согласно ISO 13849-1) и уровня полноты безопасности SIL 3 (согласно IEC 61508).

Габариты:

• Ширина: 22,5 мм.
• Высота: 107 мм.
• Глубина: 114 мм.

Преимущества технологии "Гибридный пускатель"

Гибридная технология комбинирует полупроводники и механические реле:

1. Долговечность: Включение и выключение происходит через полупроводники (без искры), что увеличивает ресурс устройства до 30 млн циклов коммутации.

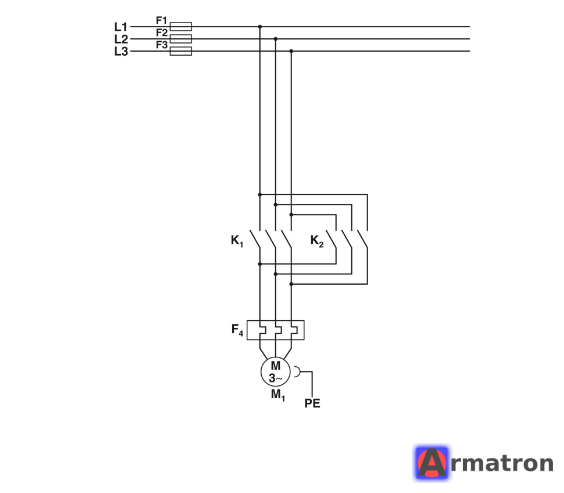

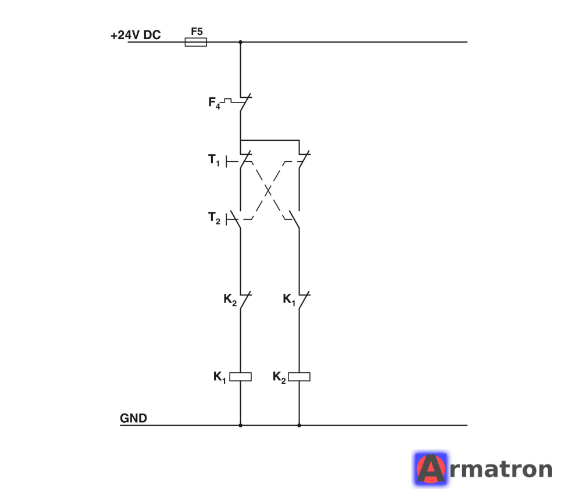

2. Экономия места: Заменяет громоздкую сборку из двух контакторов и теплового реле, экономя до 75% места на DIN-рейке.
3. Энергоэффективность: Внутренние реле замыкаются только после коммутации полупроводников, снижая потери тепла.

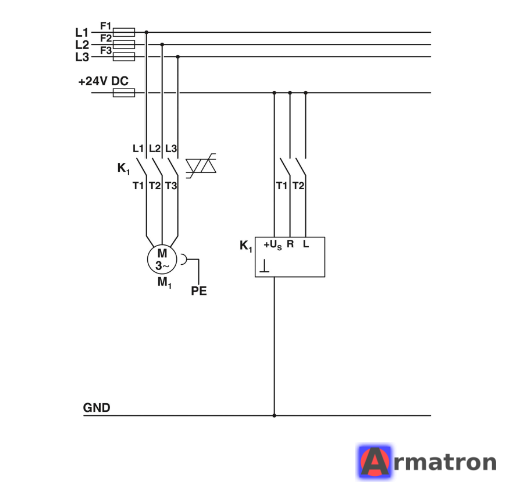

4. Простой монтаж: Меньше проводов по сравнению с классической реверсивной сборкой.

Расшифровка маркировки

• ELR: Электронное нагрузочное реле (CONTACTRON).
• H5: Гибридный пускатель с функцией реверса, защиты и аварийного останова.
• I: Регулируемый ток.
• SC: Винтовые клеммы.
• 230AC: Управляющее напряжение 230 Вольт.
• 500AC: Коммутируемое напряжение до 500 Вольт.
• 2: Максимальный ток 2.4 Ампера.

Важно: Данное устройство предназначено для двигателей малой мощности (ток до 2.4 А). Если у вас двигатель мощнее, требуются модели с индексом "-9" (до 9 А).
