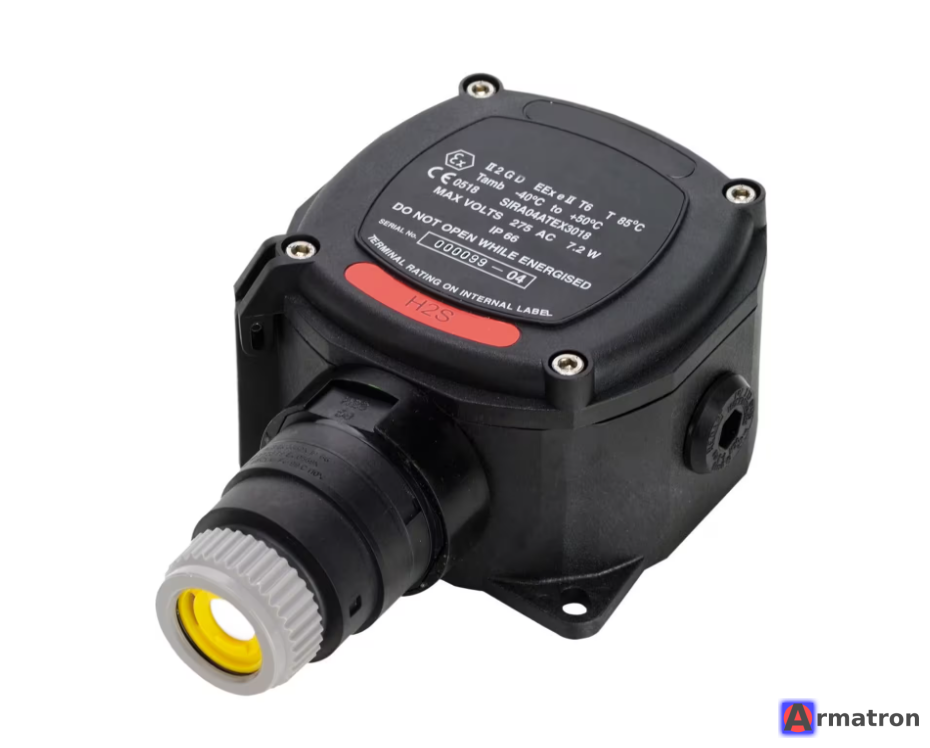

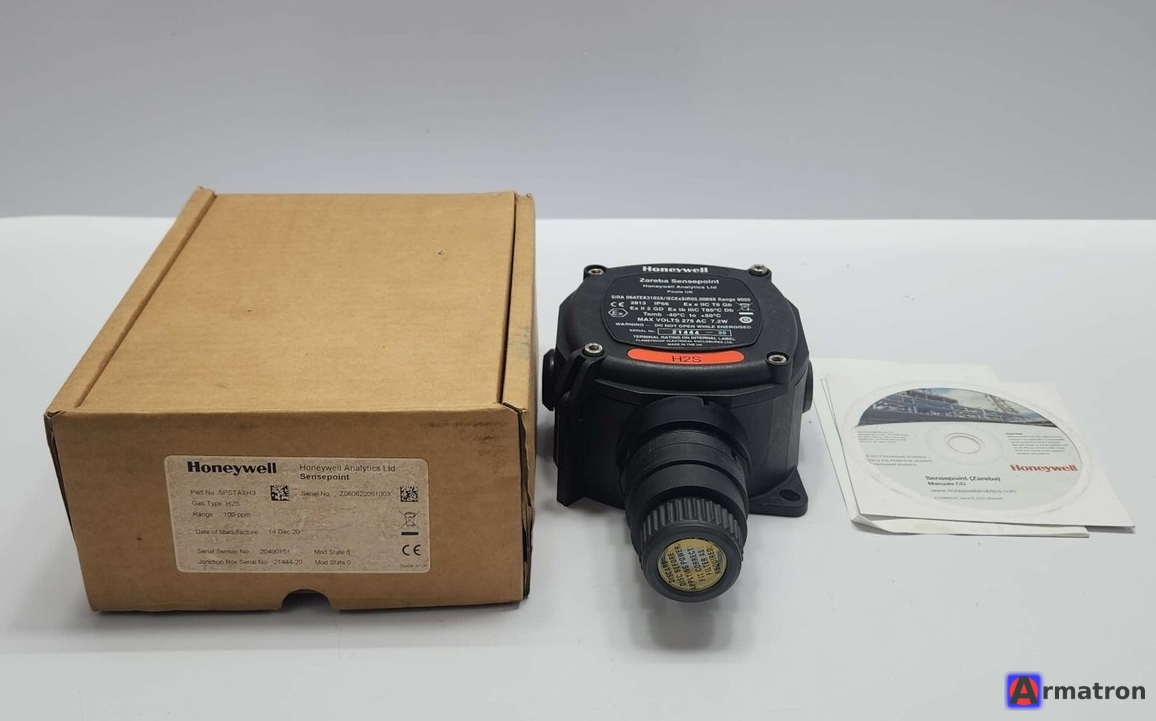

Honeywell Analytics Sensepoint (SPSTAXH1) — газоанализатор сероводорода (H2S)
Вы указали конкретную модель и артикул датчика газа. Это популярный стационарный детектор Honeywell для обнаружения токсичных газов во взрывоопасных зонах.
Ниже приведено подробное описание технических характеристик, расшифровка артикула и особенности эксплуатации модели SPSTAXH1.
1. Расшифровка артикула (SPSTAXH1)
- SP: Серия Sensepoint (стандартная серия «слепая» — без дисплея).
- S: Тип датчика — Surecell (электрохимический).
- T: Токсичный (Токсичные газы).
- A: Сертификация ATEX / IECEx.
- X: Резьба M20 (для ввода в распределительную коробку).
- H1: Тип газа и диапазон — Сероводород (H2S), 0–50 частей на миллион.

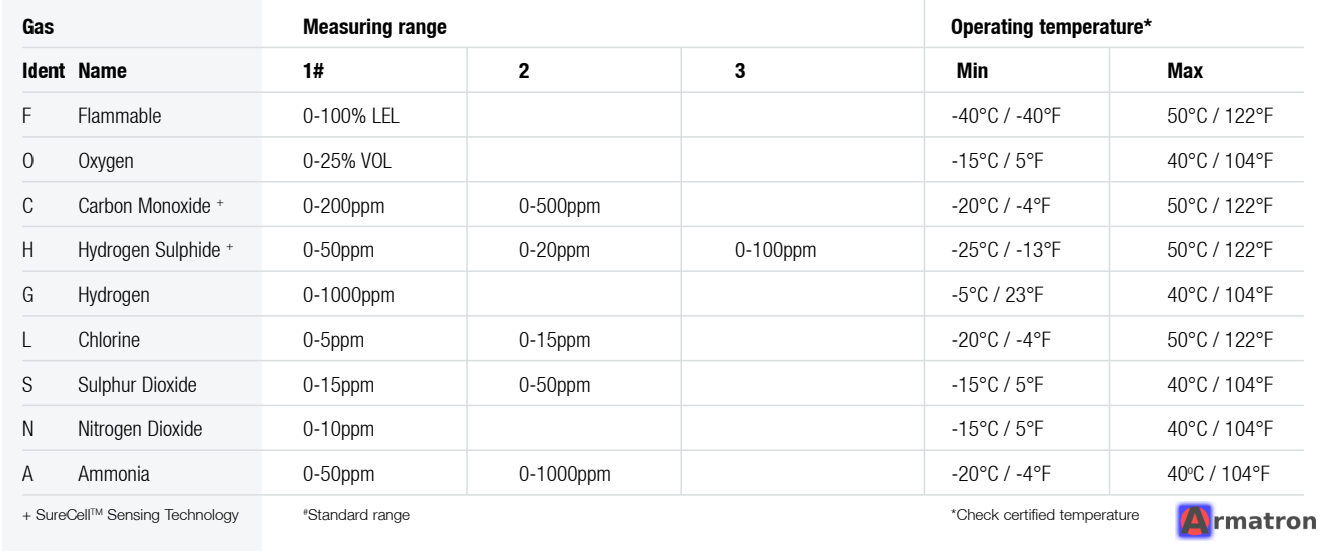

2. Основные технические характеристики
- Измеряемый газ: Сероводород (H2S).
- Диапазон измерения: 0–50 ppm (миллионных долей).
- Принцип измерения: Электрохимический сенсор (технология Surecell™).
- Выходной сигнал: 4–20 мА (двухпроводная токовая петля).
- Напряжение питания: 24 В постоянного тока. Напряжение питания (номинальное), диапазон обычно 16–32 В.
- Материал корпуса: PPS (полифениленсульфид) — прочный огнестойкий пластик.
- Степень защиты: IP65 / IP66 (защита от пыли и водяных струй).
- Резьба: M20 x 1,5 (внешняя).
- Рабочая температура: Обычно от -20 °C до +50 °C (зависит от конкретных условий эксплуатации).
- Взрывозащита: Предназначен для использования во взрывоопасных зонах (зоны 1 и 2). Обычно требуется подключение через искрозащитный барьер (Zener) или гальваническую развязку для обеспечения искробезопасности (Ex ia) либо монтаж в сертифицированную взрывонепроницаемую коробку (Ex d).
3. Описание и назначение
Датчик Honeywell Sensepoint — это недорогое, но надежное решение для контроля утечек газа.
- Конструкция: Это «слепой» датчик (без дисплея и кнопок на корпусе). Он представляет собой сенсорную головку, которая вкручивается в распределительную коробку (Junction Box) или непосредственно в трансмиттер.
- Применение: Нефтегазовая промышленность, очистные сооружения, химические заводы, котельные, где возможно скопление сероводорода.
- Монтаж: Датчик вкручивается в распределительную коробку с резьбой M20. Кабель подключается к контроллеру (например, Honeywell Touchpoint, Unipoint) или ПЛК.
4. Особенности эксплуатации
- Калибровка: Поскольку у датчика нет дисплея, для калибровки требуется специальный комплект (калибровочный колпачок) и доступ к контроллеру, на который поступает сигнал, чтобы видеть показания, либо использование портативного HART-коммуникатора (если используется версия с HART, но базовая модель SPSTAXH1 — аналоговая). Обычно регулировка «нуля» и «чувствительности» выполняется на стороне контроллера.
- Замена сенсора: Электрохимические сенсоры со временем выходят из строя. Срок службы датчика H2S обычно составляет 2–3 года при использовании в чистом воздухе. В этой модели часто заменяется сам сменный сенсорный элемент внутри корпуса или головка целиком (в зависимости от модификации, но серия Sensepoint Standard часто считается условно неразборной для пользователя, картридж или головка заменяются).
- Безопасность (H2S): Диапазон 0–50 частей на миллион охватывает основные пороговые значения безопасности (обычно сигналы тревоги устанавливаются на уровне 10 и 20 частей на миллион).
5. Совместимые аксессуары (примеры)
Для установки этого датчика вам, скорее всего, понадобятся:
- Распределительная коробка (Junction Box): Взрывозащищенная, с вводом M20.
- Защита от непогоды (Weather Housing): Если датчик установлен на улице.
- Калибровочный колпачок (Flow Housing): Для подачи тестового газа.
Важно: перед покупкой или установкой убедитесь, что сертификация (ATEX) и тип резьбы (M20) соответствуют вашему проекту (иногда требуются версии с резьбой 3/4 дюйма NPT или сертификацией UL/CSA).
