Ниже приведена подробная техническая информация о фильтре сетчатом фланцевом Spirax Sarco модели Fig 33 (Figure 33) с параметрами DN25 PN16.
Общее описание

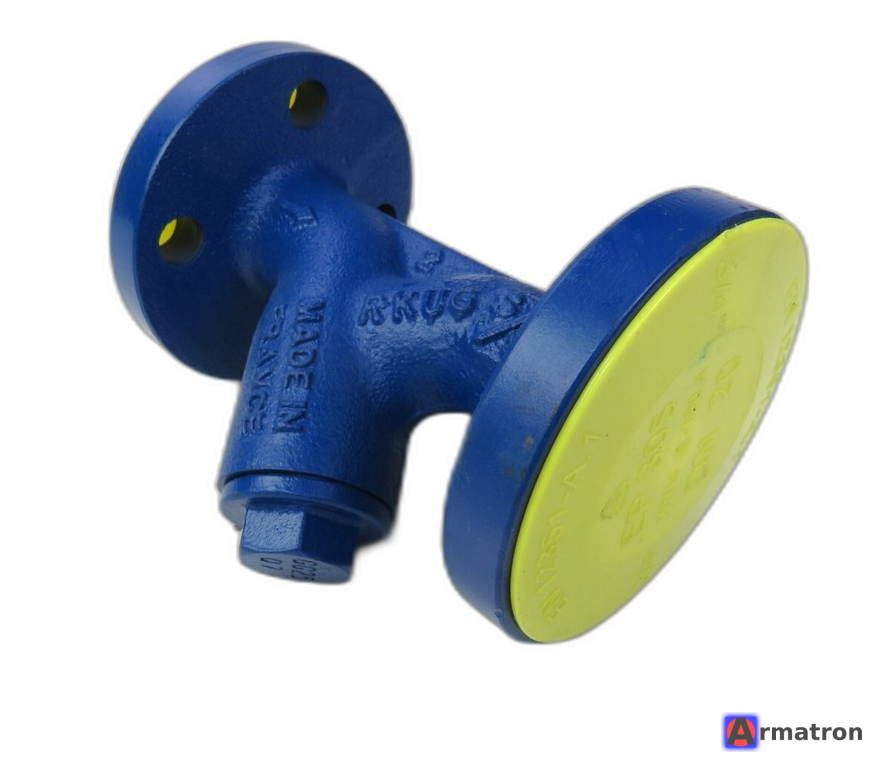

Spirax Sarco Fig 33 — это Y-образный сетчатый фильтр (грязевик) из серого чугуна. Он предназначен для защиты трубопроводной арматуры (конденсатоотводчиков, регулирующих клапанов, расходомеров) от механических примесей, ржавчины и окалины, находящихся в рабочей среде.
Технические характеристики
- Производитель: Spirax Sarco (Великобритания/международный концерн).
- Модель: Fig 33 (Fig.33).
- Номинальный диаметр (DN): 25 мм (1 дюйм).
- Номинальное давление (PN): 16 бар.
- Тип присоединения: Фланцевое (согласно EN 1092-2 PN16).
- Пропускная способность (Kvs): Приблизительно 13 м³/ч (для стандартной сетки).
Материалы
- Корпус и крышка: Серый чугун (Cast Iron) — DIN 1691 GG-25 (или EN-GJL-250).
- Фильтрующий элемент (Сетка): Нержавеющая сталь (Austenitic stainless steel 304 или 316L).
- Уплотнение крышки: Армированный графит или безасбестовый материал (Non-asbestos fibre).
- Пробка спускного отверстия: Сталь.
Рабочие параметры (Давление / Температура)
Поскольку корпус выполнен из серого чугуна, параметры зависят от температуры среды:
- Максимальное рабочее давление (PMA): 16 бар изб. (при температуре до 120°C).
- Максимальная рабочая температура (TMA): 300°C (при сниженном давлении, примерно до 10 бар).
- Применение: Насыщенный пар, вода, сжатый воздух, инертные газы, нефтепродукты.
Стандартная сетка
Для диаметра DN25 стандартная перфорация сетки обычно составляет:
- Размер ячейки: 0,8 мм (стандарт для DN15–DN80).
- Опционально могут поставляться сетки с ячейкой 1.6 мм или 3.0 мм, а также сетки тонкой очистки (100 mesh, 0.15 мм).
Габаритные размеры (Ориентировочные для DN25)
- Строительная длина (L): 160 мм (соответствует стандарту EN 558, серия 1).
- Размер пробки на крышке: Обычно G 1/2" или 1" (позволяет установить дренажный кран для продувки).
- Вес: Приблизительно 3.2 – 3.6 кг.
Особенности монтажа и эксплуатации
- Направление потока: Должно совпадать со стрелкой на корпусе фильтра.
-
Ориентация:
- На паропроводах и газопроводах: Крышкой (сеткой) горизонтально вбок, чтобы избежать скопления конденсата в крышке фильтра (гидроударов).
- На жидкостных средах: Крышкой вниз.
- Обслуживание: Фильтр оснащен резьбовой пробкой в крышке. Вместо пробки рекомендуется установить шаровый кран для быстрой продувки фильтра без остановки системы.
Код заказа (Пример)
Для заказа часто используется формулировка:
Фильтр Spirax Sarco Fig 33, DN25, PN16, фланцевый, корпус чугун, сетка нерж. сталь 0.8 мм.
- Производитель Spirax Sarco
