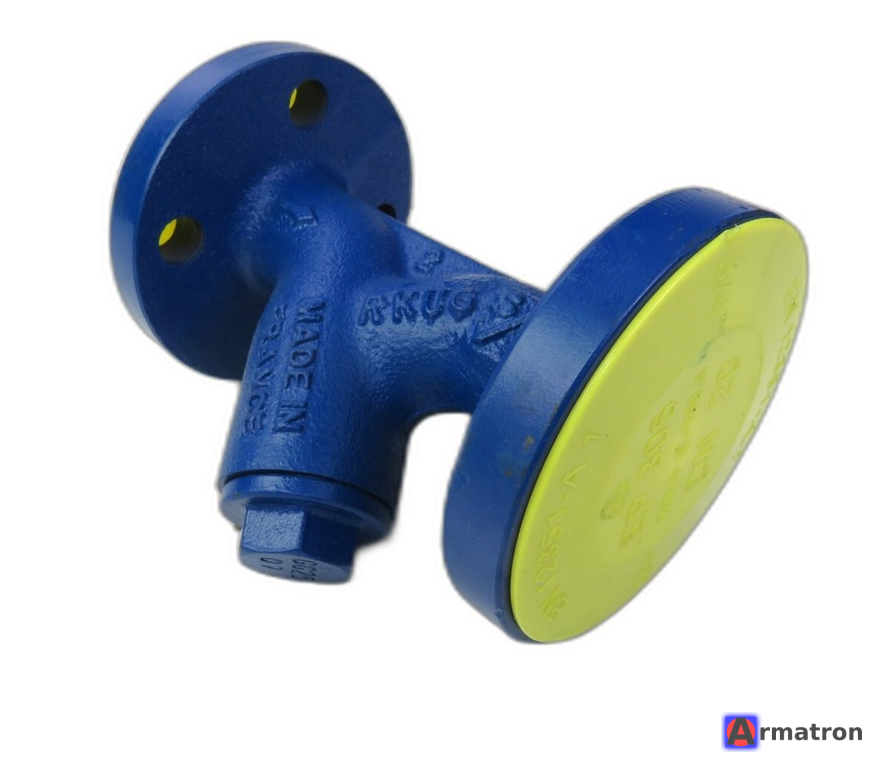

Фильтр сетчатый фланцевый Fig33 Dn15 Pn16 Spirax Sarco

Ниже приведено подробное техническое описание на фильтр сетчатый фланцевый Spirax Sarco серии Fig 33.

Общее описание

Spirax Sarco Fig 33 — это Y-образный (косой) сетчатый фильтр с корпусом из серого чугуна. Он предназначен для защиты трубопроводного оборудования (конденсатоотводчиков, регулирующих клапанов, расходомеров) от повреждений и засорения твердыми механическими частицами (грязь, окалина, стружка), находящимися в рабочей среде.

Основные характеристики

• Наименование: Fig 33 (Фиг. 33)
• Производитель: Spirax Sarco (Спиракс Сарко)
• Тип: Y-образный сетчатый
• Диаметр условный (DN): 15 мм (1/2")
• Давление номинальное (PN): 16 бар (PN16)
• Тип присоединения: Фланцевое (по стандарту EN 1092 / DIN)

Технические параметры

• Максимальное рабочее давление: 16 бар (при температуре до 120°C).
• Максимальная рабочая температура: 300°C (при сниженном давлении, обычно около 10 бар).
• Среды: Насыщенный пар, вода, сжатый воздух, инертные газы, нефтепродукты и другие жидкости, неагрессивные к материалам фильтра.
• Пропускная способность (Kv): Для DN15 составляет примерно 2.9 – 3.3 м³/ч (зависит от чистоты сетки).

Материалы конструкции

1. Корпус и крышка: Серый чугун (Cast Iron) — DIN 1691 GG-25 (EN-GJL-250).
2. Фильтрующий элемент (сетка): Нержавеющая сталь (Austenitic stainless steel) — AISI 304 / DIN 1.4301.
3. Прокладка крышки: Армированный графит или безасбестовый материал (в зависимости от года выпуска и точной модификации).
4. Сливная пробка: Углеродистая сталь.

Характеристики сетки (Стандартные)

Для фильтров Fig 33 диаметром DN15 стандартно поставляется сетка со следующими параметрами:

• Размер ячейки (перфорация): 0,8 мм.
• Опционально: Возможна установка сеток с ячейкой 0,4 мм (тонкая очистка) или 1,6 / 3,0 мм, но стандарт — 0,8 мм.

Габаритные размеры (Ориентировочные для DN15)

• Строительная длина (L): 130 мм.
• Высота (H): ~75-80 мм (расстояние от центра трубы до низа крышки).
• Размер сливного отверстия в крышке: G 1/4" или G 3/8" (позволяет установить дренажный кран для продувки).
• Вес: ~ 1.8 – 2.0 кг.

Особенности монтажа и эксплуатации

1. Направление потока: Должно совпадать со стрелкой, отлитой на корпусе фильтра.
2. Ориентация:
   • На паропроводах и газопроводах: Крышкой вбок (горизонтально), чтобы предотвратить скопление конденсата в "кармане" фильтра.
   • На жидкостях: Крышкой вниз, чтобы грязь оседала в сетке.
3. Обслуживание: Фильтр требует периодической очистки. Это делается либо снятием крышки и промывкой сетки вручную, либо (если установлен дренажный кран) путем продувки системы под давлением.

Пример расшифровки заказа

• Модель: Fig 33
• DN: 15
• Соединение: Фланцы PN16
• Сетка: Стандарт (0.8 мм)
