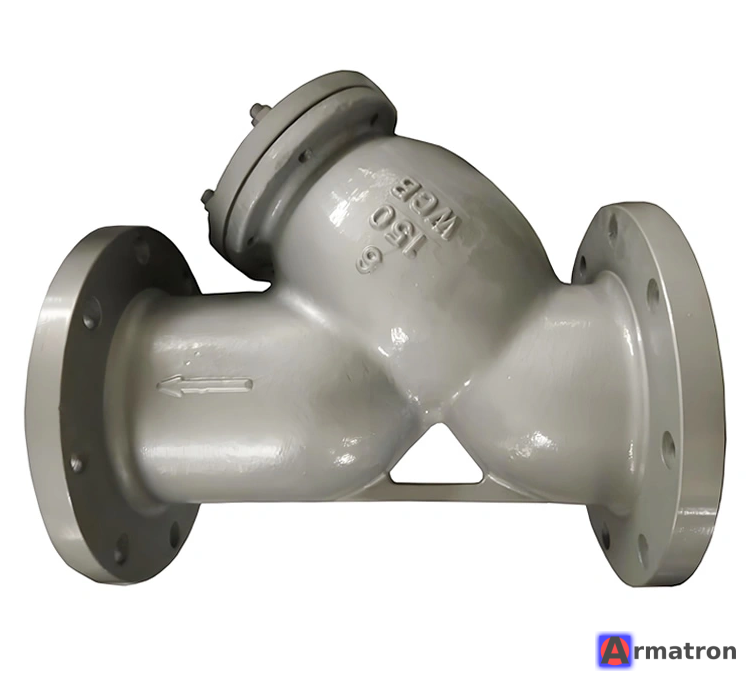

Фильтр сетчатый фланцевый Dn100 Pn6 GG25

Это техническое описание для фильтра сетчатого наклонного (Y-образного).

Ниже приведены подробные технические характеристики, расшифровка маркировки и важные моменты, которые нужно учитывать при выборе или закупке данного оборудования.

1. Расшифровка маркировки

• Фильтр сетчатый: Устройство для механической очистки рабочей среды от твердых примесей (грязевик).
• Фланцевый: Тип присоединения к трубопроводу — с помощью фланцев.
• DN100 (Ду100): Номинальный диаметр прохода — 100 мм (4 дюйма).
• PN6 (Ру6): Номинальное давление — 6 бар (0,6 МПа). Обратите внимание: это низкое давление, стандартом чаще является PN16.
• GG25: Материал корпуса — Серый чугун (по DIN). Российский аналог — СЧ20.

2. Технические характеристики (типовые)

Точные данные могут незначительно отличаться в зависимости от производителя (Zetkama, Tecofi, Danfoss, ADL, российские заводы), но общие параметры таковы:

• Рабочая среда: Вода (холодная, горячая), пар, гликолевые смеси, нейтральные жидкости.
• Максимальная температура: Обычно до +300°C (для чугуна GG25), но при давлении PN6 рабочая температура часто ограничивается +150°C или ниже (зависит от графика Давление/Температура).
• Материал сетки: Нержавеющая сталь (обычно AISI 304 или 316).
• Размер ячейки сетки: Стандартно для DN100 это около 1.25 мм – 1.6 мм (зависит от бренда). Возможна установка сетки мелкой очистки.
• Строительная длина (L): Стандарт DIN 3202 F1 — 350 мм.

3. Особенности фланцев PN6 (Критично!)

Самый важный момент при заказе этого фильтра — фланцевое соединение.
Фланцы PN6 отличаются от стандартных PN10 и PN16 размерами и отверстиями под болты.

Для DN100 PN6:

• Количество отверстий: 4 шт. (Внимание: у PN10/16 их 8 шт.)
• Диаметр болта: М16.
• Межцентровое расстояние (по диагонали): 170 мм.
• Наружный диаметр фланца: 210 мм.

Попытка установить фильтр PN6 на ответные фланцы PN16 будет невозможна без замены фланцев на трубе.

4. Применение и монтаж

• Назначение: Защита насосов, регулирующих клапанов, теплообменников и счетчиков воды от грязи, ржавчины и окалины.
• Монтаж:
  • Устанавливается крышкой вниз (для сбора осадка).
  • Стрелка на корпусе должна совпадать с направлением потока среды.
  • Требуется предусмотреть пространство снизу для демонтажа крышки и очистки сетки.

5. Популярные производители / Аналоги

Поскольку давление PN6 является специфическим (часто используется в старых системах отопления или в низконапорных контурах), такие фильтры часто являются заказными позициями.

Популярные бренды, в каталогах которых встречается исполнение GG25 PN6:

1. Zetkama (Польша): Модель 821 (нужно уточнять наличие сверловки PN6).
2. Tecofi (Франция).
3. ABRA / Grandi.
4. Российские производители: Многие заводы льют корпуса сразу под PN16, но могут рассверлить фланцы под PN6 по заказу.

Совет при закупке:
Обязательно уточните у поставщика, точно ли сверловка фланцев соответствует PN6 (4 отверстия), так как иногда менеджеры предлагают PN16, считая, что "больше — не меньше", но физически вы не сможете стянуть болты из-за несовпадения отверстий.
