Ниже приведено подробное описание и расшифровка характеристик указанного вами оборудования.

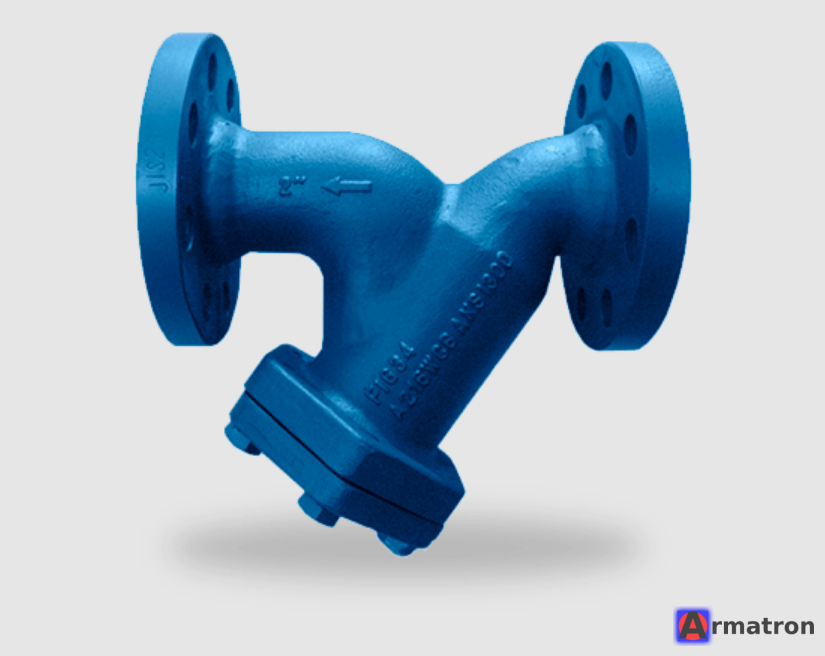

Это Y-образный сетчатый фильтр (грязевик) производства компании Spirax Sarco, предназначенный для грубой очистки среды (пара, воды, газов) от механических примесей.
Расшифровка маркировки:
- Тип: Фильтр сетчатый (Strainer).
- Модель: Fig 34 (Фигура 34) — обозначает модель фильтра в линейке Spirax Sarco (Y-образный корпус, болтовая крышка).
- DN65: Номинальный диаметр 65 мм (2 1/2 дюйма).
- PN40: Номинальное давление 40 бар (класс давления).
-
GSC25: Материал корпуса. Это старое обозначение немецкой литейной углеродистой стали (по DIN).
- Современный аналог: 1.0619 или GP240GH (литейная сталь).
- Применение: Подходит для высоких температур и давлений, характерных для паровых систем.
- Производитель: Spirax Sarco.
Технические характеристики (Сводные данные)
| Параметр | Значение |
|---|---|
| Тип корпуса | Y-образный (Y-type) |
| Присоединение | Фланцевое (обычно по EN 1092-1 / DIN 2501 PN40) |
| Материал корпуса | Углеродистая сталь (GSC25 / 1.0619 / WCB) |
| Материал сетки | Нержавеющая сталь (обычно AISI 316 / 304) |
| Макс. рабочее давление | До 40 бар (в зависимости от температуры) |
| Макс. рабочая температура | До +400°C (стандартно для данного материала) |
| Уплотнение крышки | Армированный графит или спирально-навитая прокладка (нерж. сталь/графит) |
| Размер ячейки сетки | Стандартно: 0.8 мм (для DN65). Доступны другие размеры (0.4, 1.6, 3.0 мм) по запросу. |
Назначение и применение
Фильтр Fig 34 устанавливается перед чувствительным оборудованием для защиты его от окалины, ржавчины, сварочного грата и других твердых частиц.
Обычно защищает:
- Конденсатоотводчики.
- Регулирующие клапаны.
- Расходомеры.
- Насосы.
Особенности конструкции
- Пробка слива: На крышке фильтра обычно предусмотрено отверстие с пробкой (Drain plug). Это позволяет установить дренажный клапан для быстрой продувки фильтра без снятия крышки.
- Обслуживание: Крышка крепится на болтах (bolted bonnet), что облегчает снятие сетки для ее очистки или замены.
-
Монтаж: Устанавливается по направлению потока (указано стрелкой на корпусе).
- На пару/газе: Крышкой (карманом) вбок (горизонтально), чтобы избежать скопления конденсата.
- На жидкости: Крышкой вниз.
Важное примечание для заказа/замены
Если вы ищете этот фильтр для замены старого, обратите внимание на строительную длину (L - face-to-face). Для DN65 PN40 (DIN) стандартная строительная длина обычно составляет 290 мм (серия F1), но лучше перепроверить это измерение на месте или в конкретном техническом паспорте (Datasheet), так как стандарты могут варьироваться в зависимости от года выпуска.
