Фильтр подавления помех в электросети NEF 1-3 2794110 Phoenix Contact

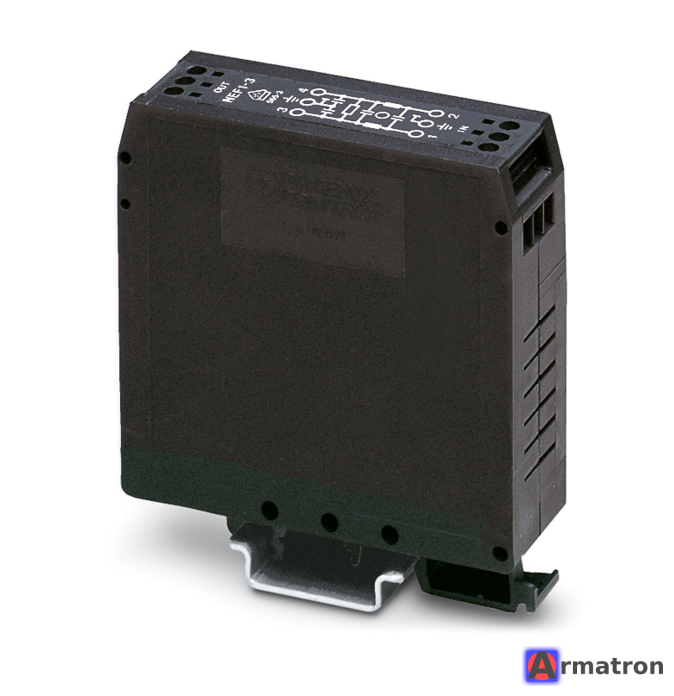

Phoenix Contact NEF 1-3 (Артикул: 2794110) — это сетевой фильтр для подавления электромагнитных помех со встроенной защитой от перенапряжений.

Это устройство предназначено для защиты чувствительного электронного оборудования (контроллеров, датчиков, измерительных приборов) от высокочастотных помех и импульсных скачков напряжения в сети питания.

Ниже приведены подробные характеристики и особенности этого устройства:

Основные характеристики:

• Наименование: NEF 1-3
• Артикул (Part Number): 2794110
• Производитель: Phoenix Contact
• Тип устройства: Сетевой фильтр помех (EMC/EMI filter) с защитой от перенапряжений (УЗИП класс III / Type 3).
• Монтаж: На DIN-рейку (NS 35).

Технические параметры:

• Номинальное напряжение (UNUN​): 240 В AC (переменный ток).
• Номинальный ток (ININ​): 3 А (при 40°C).
• Номинальная частота: 50 / 60 Гц.

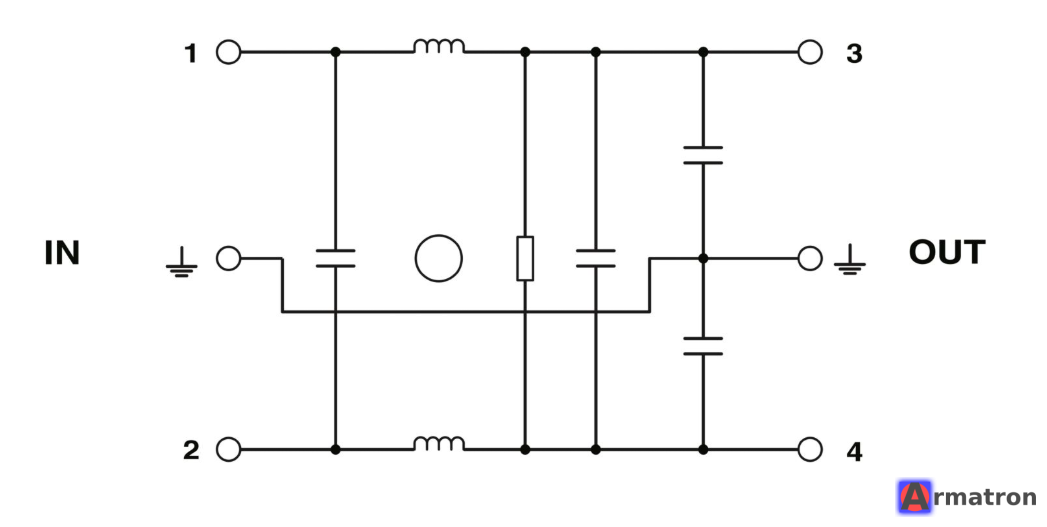

• Схема защиты: Сочетает в себе варисторы (для гашения скачков напряжения) и LC-фильтр (индуктивности и конденсаторы для фильтрации частотных помех).

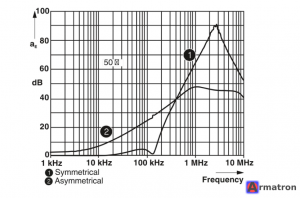

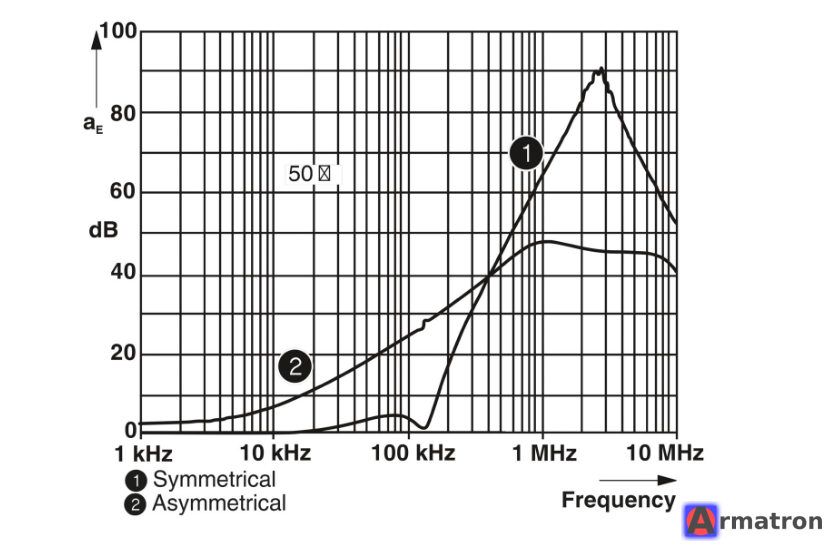

• Подавление помех: Обеспечивает затухание как симметричных (между фазой и нулем), так и несимметричных (между фазой/нулем и землей) помех.
• Диапазон рабочих температур: от -25°C до +85°C.
• Тип подключения: Винтовые клеммы.
• Сечение подключаемого провода: 0.2 ... 2.5 мм² (для одножильных) / 0.2 ... 4 мм² (для многожильных).

Принцип действия:

1. Фильтрация: Встроенные индуктивности и конденсаторы отсекают высокочастотные шумы, которые могут проникать из сети (например, от работы частотных преобразователей, сварки или коммутации мощных нагрузок).
2. Защита от перенапряжения: Варисторы ограничивают кратковременные импульсы напряжения, защищая блок питания подключенного устройства от пробоя.

Статус и аналоги:

Важно: Данная модель (NEF 1-3, арт. 2794110) является устаревшей и, как правило, снята с серийного производства (Discontinued).

Современные аналоги от Phoenix Contact:
В современной линейке Phoenix Contact подобные функции выполняют устройства серии SFP (Surge Filter Protection) или FIL.

Наиболее вероятная современная замена (рекомендуется проверить по требуемому току):

• SFP 1-20/230AC (Артикул 2859987) — Это более мощное устройство (до 20 А), которое выполняет те же функции (фильтрация + защита от перенапряжений) и устанавливается на DIN-рейку.
• FIL 1-20/230AC — Чистый фильтр (без усиленной защиты от импульсов, если нужна только фильтрация).
