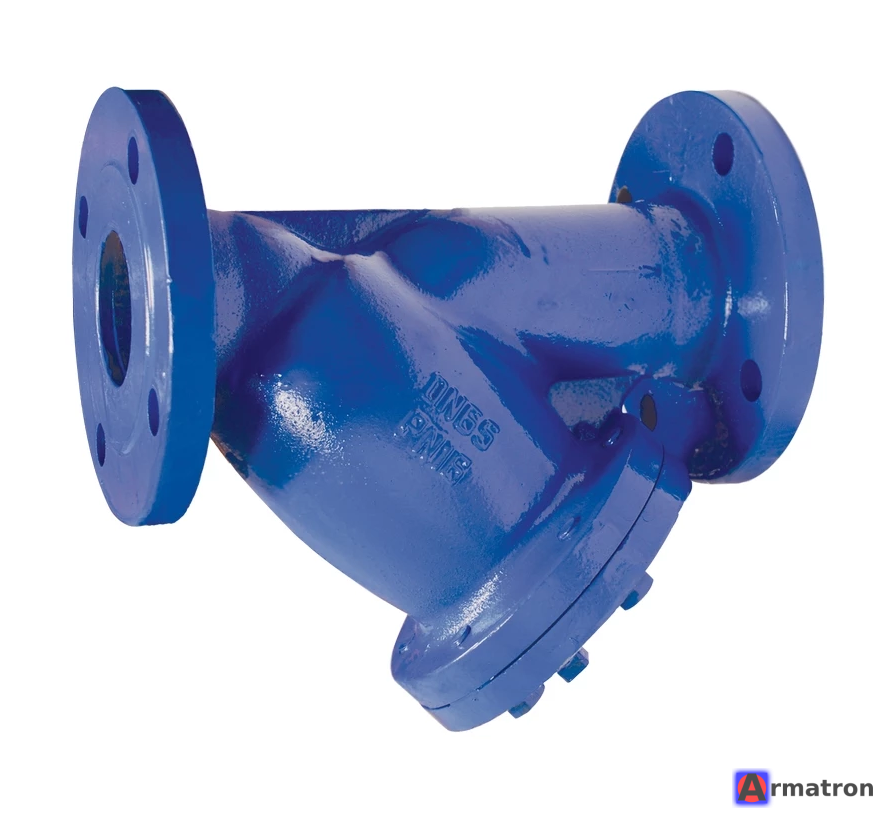

Вот подробная техническая информация на Фильтр сетчатый фланцевый стальной IS40 (производство ADL) с характеристиками DN100 PN40.
Серия IS40 от компании АДЛ (ADL) — это Y-образные фильтры грубой очистки, предназначенные для защиты трубопроводной арматуры и оборудования от механических примесей (грязи, ржавчины, стружки) в системах с высоким давлением и температурой.
Основные характеристики
- Наименование: Фильтр сетчатый Y-образный
- Марка/Серия: IS40 (ADL)
- Номинальный диаметр (DN): 100 мм
- Номинальное давление (PN): 40 бар (4,0 МПа)
- Тип присоединения: Фланцевое (по EN 1092-1, исполнение B / ГОСТ 33259)
- Рабочая температура: от -40°C до +400°C (в зависимости от давления)
Материалы конструкции
- Корпус и крышка: Углеродистая литая сталь (обычно GP240GH / 1.0619 или аналог Сталь 20Л/25Л)
- Фильтрующий элемент (сетка): Нержавеющая сталь (AISI 304 / 1.4301)
- Уплотнение крышки: Армированный графит (графит + нержавеющая сталь) — обеспечивает стойкость к высоким температурам
- Пробка (сливное отверстие): Углеродистая сталь
Габаритные размеры (Справочные для IS40 DN100)
Размеры могут незначительно отличаться в зависимости от года выпуска, сверяйте с чертежом поставщика.
- Строительная длина (L): 350 мм (соответствует EN 558, ряд 1)
- Высота (H): ~240–280 мм
- Диаметр фланца (D): 235 мм
- Межцентровое расстояние крепежных отверстий (K): 190 мм
- Количество отверстий под болты: 8 шт.
- Диаметр отверстий: 22 мм (под болт M20 или M22 в зависимости от стандарта фланца)
- Размер ячейки сетки (стандарт): Обычно 1,25 мм или 1,6 мм (для DN100). Возможна установка сеток с другой ячейкой под заказ.
Области применения
Благодаря стальному корпусу и давлению PN40, данный фильтр подходит для:
- Паровых систем (паропроводы).
- Систем отопления и теплоснабжения с высокими параметрами.
- Нефтепродуктов и масел.
- Сжатого воздуха и газов.
- Воды (холодной и горячей).
Особенности монтажа и эксплуатации
- Направление потока: Устанавливается строго по стрелке на корпусе, указывающей направление движения среды.
-
Ориентация:
- На горизонтальных трубопроводах: крышкой вниз.
- На вертикальных трубопроводах: только при потоке сверху вниз.
- Обслуживание: Фильтр оснащен пробкой в крышке, что позволяет производить промывку или установить дренажный кран для очистки сетки без разбора корпуса (при наличии давления в системе). Для полной очистки крышка снимается.
Опции (дополнительно):
- Магнитная вставка (для улавливания мелкой металлической пыли).
- Сетка с мелкой ячейкой (например, 0,25 мм или 0,5 мм).
- Дренажный кран вместо пробки.
Для заказа или составления спецификации убедитесь, что параметры ответных фланцев на трубе соответствуют давлению PN40 (размеры и количество болтов отличаются от PN16).
