Емкостный датчик приближения CA30CAF16NA Carlo Gavazzi

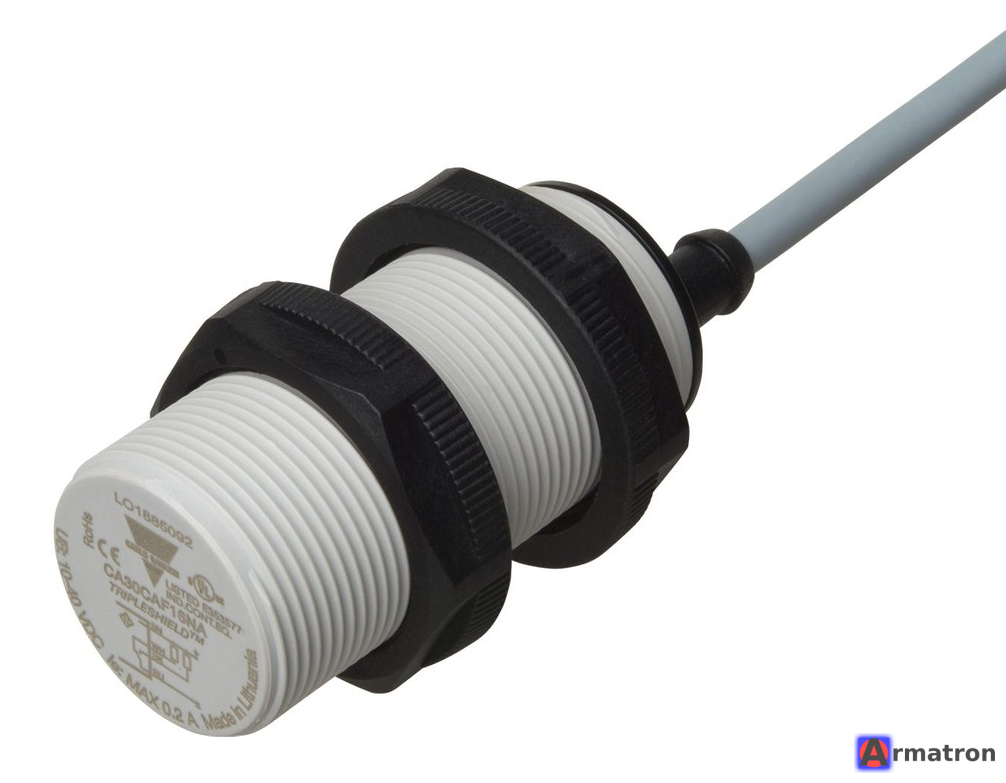

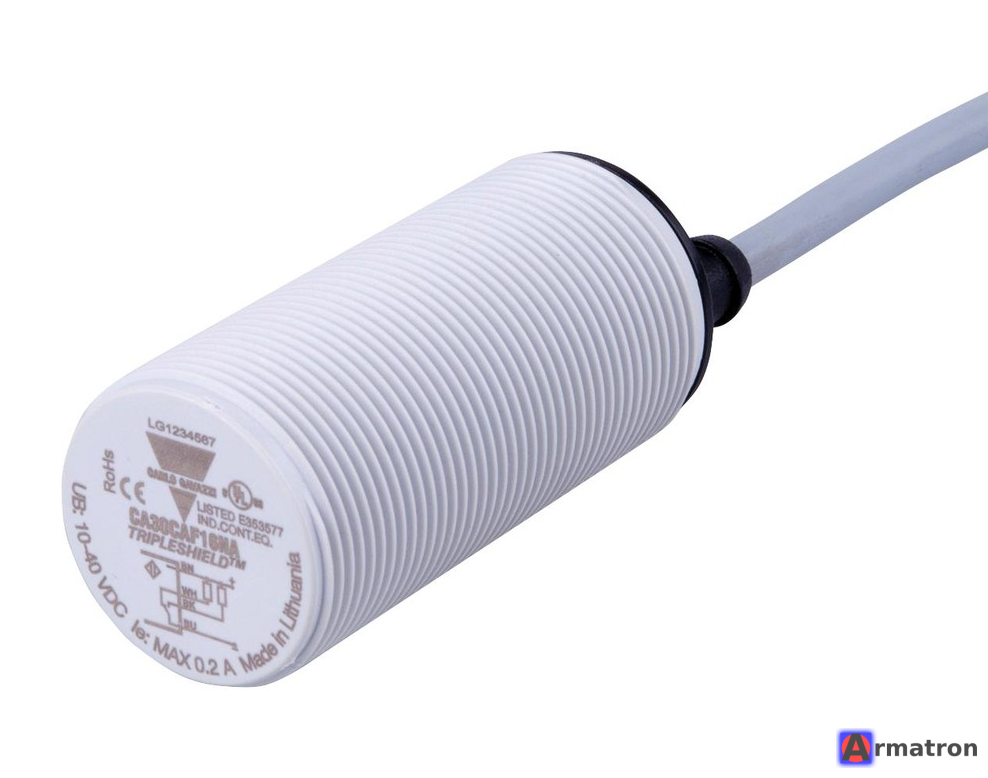

Carlo Gavazzi CA30CAF16NA — это высококачественный емкостной датчик приближения в цилиндрическом корпусе M30. Он относится к серии Tripleshield™, которая славится исключительной защитой от электромагнитных помех (ЭМП), влажности и пыли.

Ниже приведен подробный обзор технических характеристик и особенностей этой модели.

Основные технические характеристики

• Тип корпуса: Цилиндрический с резьбой M30 x 1.5.
• Дистанция срабатывания (SnSn​): 16 мм (регулируемая в диапазоне от 2 до 16 мм).
• Тип монтажа: Заподлицо (Flush) — датчик можно устанавливать вровень с монтажной поверхностью.
• Тип выхода: NPN.
• Функция выхода: Переключающий контакт (NO + NC / нормально открытый + нормально закрытый), также называемый антивалентным.
• Напряжение питания: 10–40 В постоянного тока (VDC).
• Ток нагрузки: До 200 мА.
• Частота переключения: 50 Гц.
• Материал корпуса: Термопластик PBT (прочный, устойчивый к коррозии и химикатам).
• Степень защиты: IP67, IP68, IP69K (выдерживает мойку под высоким давлением и временное погружение в воду).

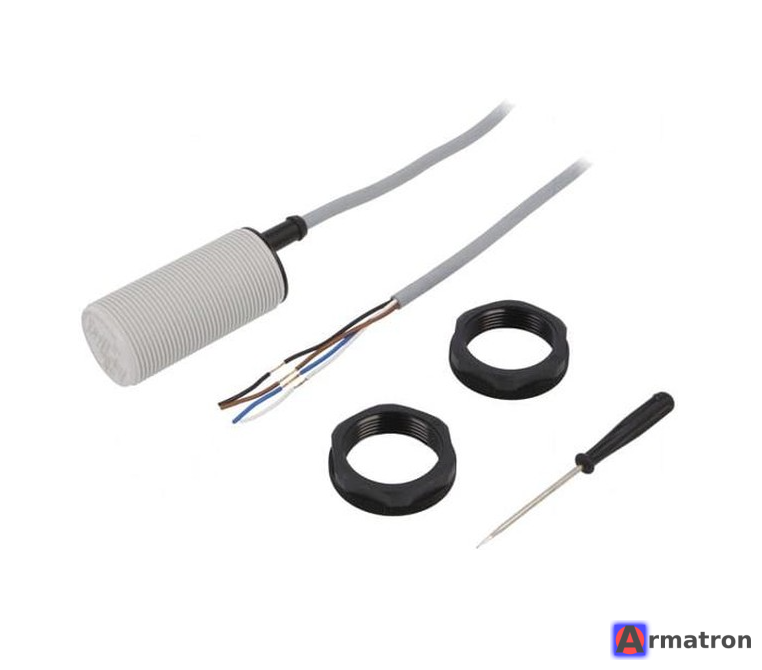

• Тип подключения: Кабель (обычно 2 метра, PVC).

Ключевые особенности и преимущества

1. Технология Tripleshield™ (4-е поколение):

   • Защита от электростатических разрядов (ESD) до 40 кВ.
   • Защита от переходных процессов (скачков напряжения) до 4 кВ.
   • Высокая помехоустойчивость к радиочастотам (мобильные телефоны, рации).
   • Устойчивость к влажности и конденсату.

2. Универсальность детектирования:
   В отличие от индуктивных датчиков, емкостный датчик CA30CAF16NA может обнаруживать как металлические, так и неметаллические объекты:

   • Жидкости (вода, масло, кислоты и т.д.).
   • Сыпучие материалы (гранулы пластика, зерно, сахар).
   • Твердые материалы (дерево, стекло, картон, пластик).

3. Регулировка чувствительности:
   На задней части датчика расположен многооборотный потенциометр, позволяющий точно настроить дистанцию срабатывания в зависимости от диэлектрической проницаемости целевого объекта.

4. Индикация:
   Оснащен светодиодными индикаторами:

   • Желтый LED: выход активирован.
   • Зеленый LED: питание включено / стабильная работа.

Схема подключения (NPN)

Поскольку это 4-проводной датчик NPN:

• Коричневый (+): Питание (+10...40 В постоянного тока)
• Синий (-): Общий (0 В)
• Черный (выход NO): Нагрузка подключается между черным проводом и «плюсом».
• Белый (выход NC): Нагрузка подключается между белым проводом и «плюсом».

Типичные области применения

• Пищевая промышленность: Контроль уровня продукта в бункерах или обнаружение бутылок/упаковки.
• Производство пластика: Контроль наличия гранул в загрузочных воронках термопластавтоматов.
• Сельское хозяйство: Датчики уровня корма в автоматических кормушках.
• Деревообработка: Обнаружение плит и досок.

Расшифровка артикула CA30CAF16NA

• CA — емкостной датчик (Capacitive).
• 30 — Диаметр корпуса M30.
• C — Цилиндрический корпус.
• A — Осевое (Axial) направление чувствительной зоны.
• F — Монтаж заподлицо (Flush).
• 16 — Расстояние срабатывания 16 мм.
• N — Тип транзистора NPN.
• A — функция выхода «Антивалент» (НО + НЗ).

Резюме: Это надежное промышленное решение для сложных условий эксплуатации, где требуется высокая помехоустойчивость и возможность обнаружения различных материалов.
