Общее описание

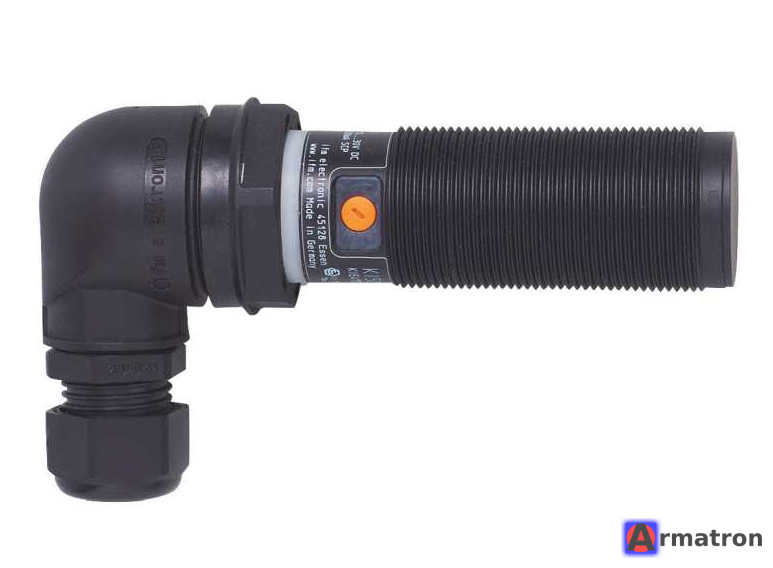

Покупая Емкостной датчик IFM, вы выбираете качественный и проверенный продукт. Емкостной датчик IFM KI505A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM KI505A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Емкостные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели KI505A и артикул KIE4150NCPKG/3D
Ключевые особенности
- Для применения во взрывоопасной среде
- Простая настройка диапазона срабатывания с помощью потенциометра
- Хорошо видимая индикация коммутационного состояния
- Прямое подключение к устройству управления без коммутирующего усилителя
- Дополнительная функция выходного сигнала Н.О./Н.З.
Техническое описание
Характеристики
Электрическое исполнение PNP
Функция выходного сигнала комплементарный
Диапазон срабатывания [mm] 15
Корпус Резьбовой корпус

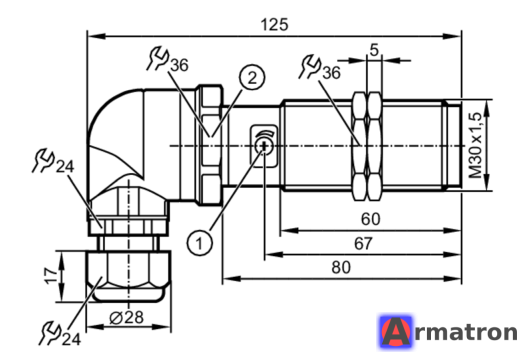

Размеры [mm] M30 x 1,5 / L = 125
Электронные данные
Рабочее напряжение [V] 10…30 DC
Потребление тока [mA] < 20
Класс защиты III
Защита от перепутывания полярности да
Выходы
Электрическое исполнение PNP
Функция выходного сигнала комплементарный
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Макс. ток утечки [mA] 0,1
Постоянный ток нагрузки коммутационного выхода DC [mA] 200
Частота переключения DC [Hz] 10
Защита от короткого замыкания да
Защита от перегрузок по току да
Диапазон контроля
Диапазон срабатывания [mm] 15
Настраиваемое расстояние срабатывания да
Заводская настройка расстояния срабатывания [mm] 15
Реальное расстояние срабатывания Sr [mm] 15 ± 10 %
Точность/ погрешность
Гистерезис [% от Sr] 1…15
Смещение точки переключения [% от Sr] -20…20
Условия эксплуатации
Температура окружающей среды [°C] -20…60
Степень защиты IP 65, IP 67
Испытания / одобрения
Маркировка АТЕХ II 3D Ex tc IIIC T90°C Dc X
ЭMC
EN 61000-4-2 ESD kV / 8 kV AD
EN 61000-4-3 ВЧ излучение 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 ВЧ проводимость 3 V
EN 55011 класс B
IEC 60255-5 1 kV линейное, Ri: 500 Ом
MTTF [годы] 463
Механические данные
Вес [g] 155
Корпус Резьбовой корпус
Монтаж незаподлицо
Размеры [mm] M30 x 1,5 / L = 125
Обозначение резьбы M30 x 1,5
Материал PBT (полибутилентерефталат), PA (полиамид)
Дисплеи / Элементы управления
Дисплей
Состояние выхода 1 x светодиод, жёлтый
Принадлежности
Комплект поставки
крепежные гайки: 2
Примечания
Упаковочная величина 1 шт.
электрическое подключение
Соединение контактные зажимы: 0,34…1,5 mm², Защитная кабельная оболочка: Ø 5…9 mm, Кабельный ввод: M20 X 1,5
Обозначение продукции
Емкостной датчик
Рабочее напряжение DC
10…30 V
Тип напряжения
DC
Электрическое исполнение
PNP
Функция выходного сигнала
комплементарный
Длина корпуса
125 mm
Монтаж
незаподлицо
Соединение
контактные зажимы: 0,34…1,5 mm², Защитная кабельная оболочка: Ø 5…9 mm
Материал
PBT (полибутилентерефталат), PA (полиамид)
Дисплей
Состояние выхода: 1 x светодиод жёлтый
Маркировка АТЕХ
II 3D Ex tc IIIC T90°C Dc X
Производитель
IFM
Тип
KI505A
