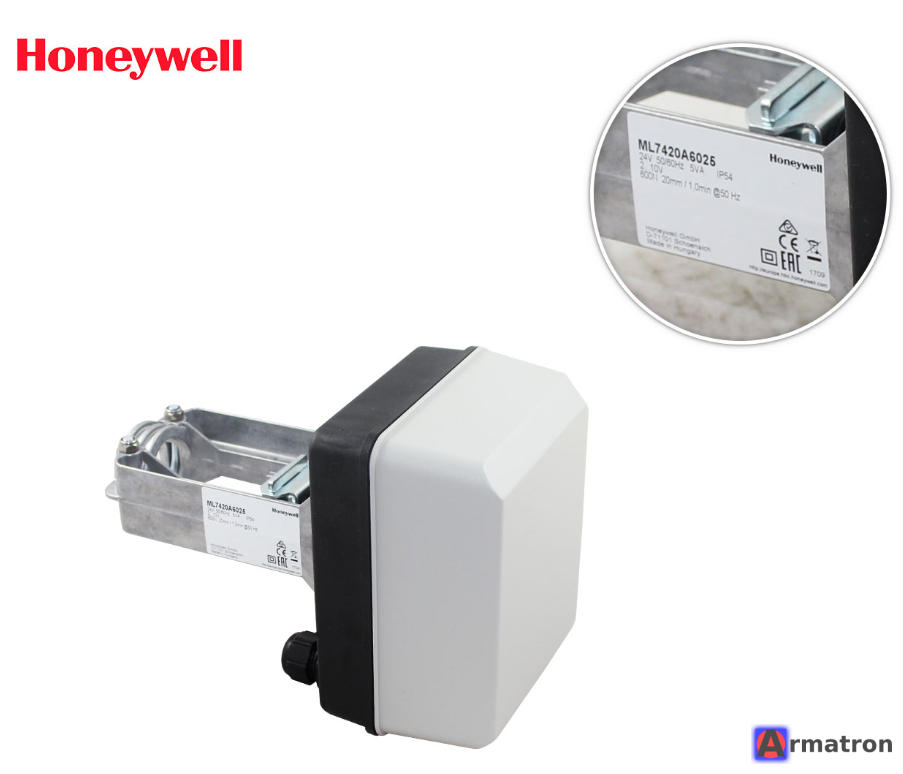

Honeywell ML7420A6025 — это линейный электрический привод клапана, предназначенный для аналогового (модулирующего) управления в системах отопления, вентиляции и кондиционирования воздуха (HVAC).
Ниже приведены основные технические характеристики, схема подключения и описание устройства.
Основные характеристики
- Тип управления: Аналоговое (модулирующее).
- Входной сигнал (управляющий): 0...10 В или 2...10 В постоянного тока (выбирается переключателем).
- Напряжение питания: 24 В переменного тока (±15%), 50/60 Гц.
- Усилие штока: 600 Н (Ньютонов).
- Ход штока: 20 мм.
- Время полного хода: 1,0 мин (60 секунд).
- Сигнал обратной связи: 2...10 В пост. тока (показывает реальное положение штока).
- Класс защиты: IP54.
- Ручное управление: Есть (поворотная ручка сверху).
Совместимость с клапанами
Этот привод предназначен для установки на стандартные седельные клапаны Honeywell (2-х и 3-х ходовые) с ходом штока 20 мм.
- Серии клапанов: V5011, V5013, V5016A, V5025, V5049, V5050, V5328, V5329.
Схема подключения (Клеммы)
Под крышкой привода находится клеммная колодка. Обозначения обычно следующие:
- T1 (или ⊥): Общий (нейтраль) 24 В (~).
- T2 (или ~): Фаза 24 В (~).
- Y (или Input): Вход управляющего сигнала (0-10В / 2-10В).
- F (или Output): Выход сигнала обратной связи (2-10В), используется для мониторинга положения.
Важно: Убедитесь, что трансформатор 24В имеет достаточную мощность (потребление привода около 5 ВА, но рекомендуется запас).
Настройка (DIP-переключатели / Джамперы)
Под крышкой или на плате находятся перемычки (джамперы) или DIP-переключатели для настройки режимов работы:
-
Направление движения (Direct/Reverse): Определяет, выдвигается или втягивается шток при увеличении напряжения.
- Direct (RA): Шток выдвигается при росте сигнала (обычно закрывает проходной клапан "нажатием").
- Reverse (DA): Шток втягивается при росте сигнала.
- Диапазон сигнала: Выбор между 0...10 В и 2...10 В.
Особенности монтажа и эксплуатации
- Монтаж: Привод устанавливается на клапан без специального инструмента (резьбовое соединение на шейку клапана и фиксатор штока).
- Положение: Рекомендуется устанавливать вертикально или под углом до 90 градусов (горизонтально). Нельзя устанавливать приводом вниз (чтобы вода при протечке не попала внутрь).
- Ручное управление: Чтобы управлять вручную, нужно нажать на ручку и повернуть ее. При подаче питания привод вернется в автоматический режим.
Частые неисправности
- Привод гудит, но не двигается: Возможно заклинивание штока клапана или поломка шестерни редуктора.
- Не реагирует на сигнал: Проверьте полярность сигнала Y и наличие питания 24В.
- Не закрывает клапан до конца: Требуется проверка длины штока и правильности сцепления (калибровка длины хода происходит автоматически в крайних положениях, но сцепление должно быть жестким).
Если вам нужна инструкция в PDF или помощь с подбором замены (аналога), уточните этот момент.
