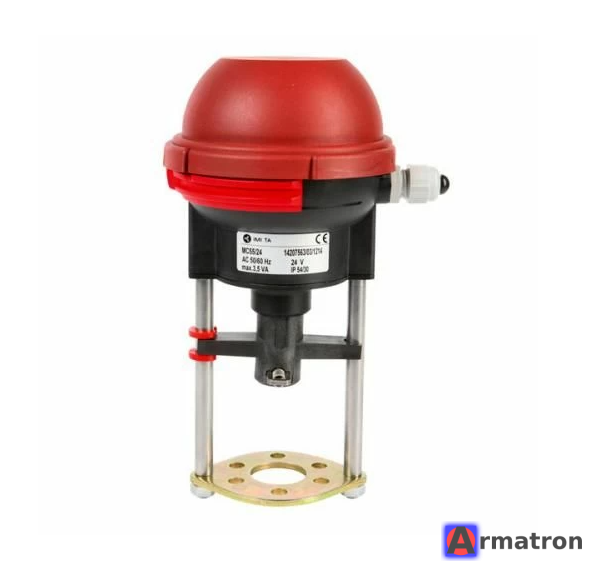

Электропривод IMI TA (Tour & Andersson) MC55Y/24 (артикул 61-055-003) — это пропорциональный линейный привод, предназначенный для управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования (HVAC).
Ниже приведены подробные технические характеристики и особенности этой модели:
Основные характеристики
- Тип управления: Пропорциональное (Y). Работает по сигналу 0(2)–10 В или 0(4)–20 мА.
- Напряжение питания: 24 В переменного тока (AC) или постоянного тока (DC).
- Усилие: 600 Н (0.6 кН).
- Ход штока: Максимум 20 мм (автоматическая адаптация под ход клапана).
- Скорость перемещения штока: 9 или 5 с/мм (настраивается).
- Артикул: 61-055-003.
Технические детали
- Класс защиты: IP 54 (защита от пыли и брызг воды).
- Температура среды: До 120°C (при использовании с клапаном).
- Ручное управление: Имеется ручная рукоятка для настройки клапана при отсутствии питания.
- Концевые выключатели: Автоматическое отключение при достижении конечного усилия (защита мотора от перегрузки).
- Светодиодная индикация: На корпусе обычно есть индикатор состояния (работа, калибровка, ошибка).
Особенности модели MC55Y
- Автоматическая калибровка: При первом включении привод определяет крайние положения клапана, что обеспечивает точное регулирование.
- Выбор характеристики: Возможность переключения между линейной и равнопроцентной характеристикой (через DIP-переключатели).
- Компактность: Малые габариты позволяют устанавливать его в ограниченном пространстве (например, в узких узлах обвязки приточных установок).
Совместимость
Этот привод чаще всего используется с регулирующими клапанами производства IMI TA, такими как:
- CV216 / CV316 (малых диаметров).
- BAV и другие клапаны с соответствующим типом крепления.
Применение
Используется в узлах регулирования теплоснабжения калориферов, в системах ГВС и тепловых пунктах, где требуется точное поддержание температуры за счет плавного изменения расхода теплоносителя.
- Производитель IMI TA
