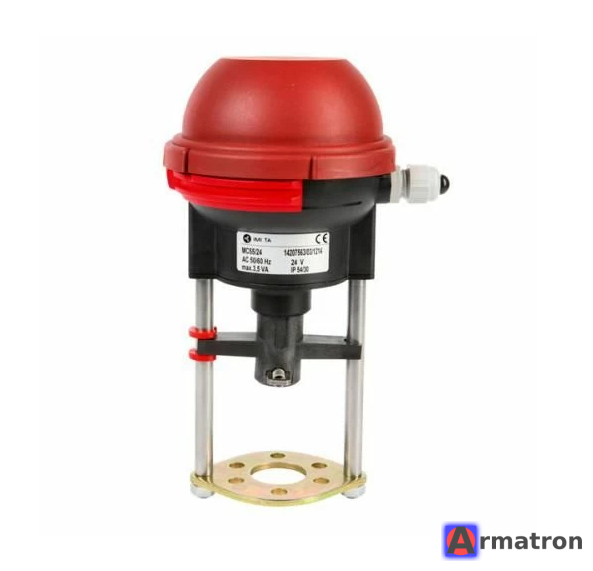

Электропривод MC55/24 61-055-001 IMI TA

IMI TA MC55/24 (артикул 61-055-001) — это высокоточный электрический линейный привод, выпускаемый компанией IMI Hydronic Engineering (ранее Tour & Andersson). Он предназначен для управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования воздуха (HVAC).

Ниже приведены подробные технические характеристики и особенности этой модели:

Основные характеристики

• Напряжение питания: 24 В переменного тока (AC) или постоянного тока (DC).
• Усилие закрытия: 600 Н (ньютон).
• Тип управления:
  • Пропорциональное (0(2)-10 В или 0(4)-20 мА).
  • 3-точечное (импульсное).
• Ход штока: Максимально до 20 мм (автоматическая настройка под ход клапана).
• Время срабатывания: Настраиваемое — 9 или 5 сек/мм.
• Класс защиты: IP54 (защита от пыли и брызг воды).

Особенности модели MC55/24 (61055001)

1. Автоматическая калибровка: Привод автоматически определяет конечные положения клапана, что упрощает пусконаладку.
2. Светодиодная индикация: На корпусе есть индикаторы состояния, которые показывают текущий режим работы или наличие ошибок.
3. Ручное управление: Предусмотрена возможность ручного позиционирования с помощью шестигранного ключа (при отключенном питании).
4. Компактность: Малые габариты позволяют устанавливать его в ограниченном пространстве (например, в узлах обвязки приточных установок).
5. Высокая точность: Обеспечивает плавное и точное регулирование потока теплоносителя.

Совместимость с клапанами

Этот привод обычно используется с регулирующими клапанами производства IMI TA, такими как:

• Серии CV216 / CV316 (2-ходовые и 3-ходовые клапаны).
• Серии CV206 / CV306.
• Некоторые модели балансировочных клапанов (например, TA-Modulator при использовании соответствующих адаптеров).

Электрическое подключение

Внутри привода находятся клеммы для подключения:

• L1, L2: Питание 24В.
• Y: Управляющий сигнал (0-10 В).
• X: Сигнал обратной связи (0-10 В), позволяющий контроллеру знать точное положение штока.

Применение

• Узлы управления водяных калориферов в вентиляции.
• Тепловые пункты (ИТП, ЦТП).
• Системы холодоснабжения.

Преимущество данной модели — надежность и долговечность, характерные для бренда TA (Tour & Andersson), который является одним из мировых лидеров в области гидравлической балансировки и регулирования.
