Электропривод MC160/24 61160001 IMI TA Tour & Andersson

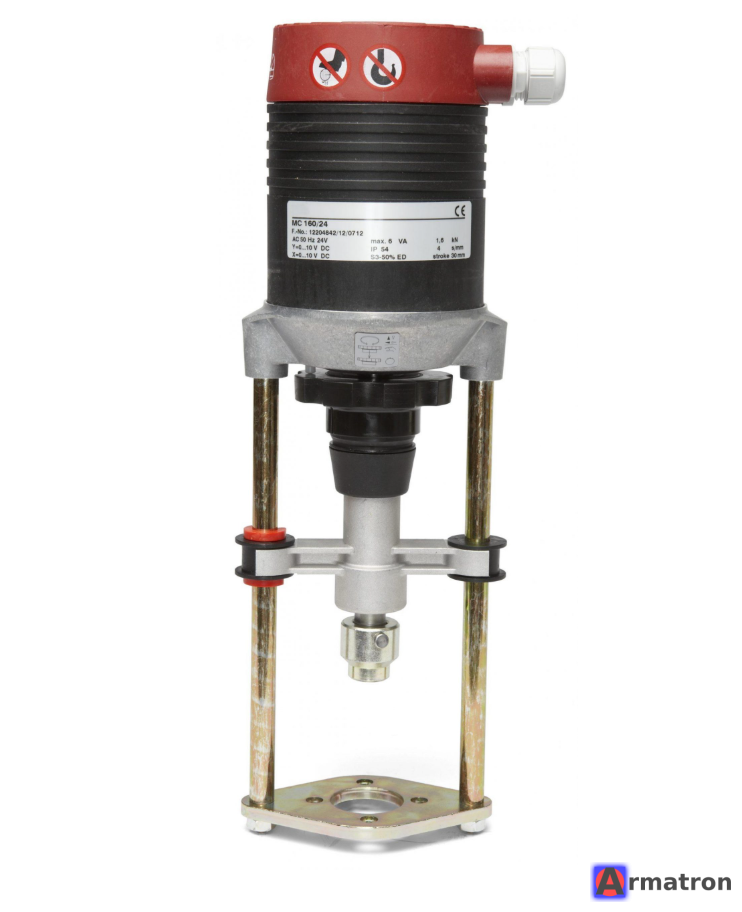

MC160/24 (артикул 61 160 001) — электромеханический привод производства компании IMI TA (Tour & Andersson), ныне IMI Hydronic

В настоящее время этот привод снят с производства. Ниже приведена подробная техническая информация и варианты современной замены.

Основные технические характеристики MC160/24

• Напряжение питания: 24 В переменного тока (24 В AC).
• Тип управления: 3-точечное (3-point).
• Усилие: 190 Н (ньютонов).
• Ход штока: макс. 6 мм (автоматическая адаптация к ходу клапана).
• Время закрытия/открытия: примерно 72 с / 6 мм (12 с/мм).
• Класс защиты: IP 54.
• Соединение с клапаном: резьба M30x1,5.
• Применение: преимущественно с балансировочными и регулирующими клапанами малого диаметра (серии TBV-C, TBV-CM) и термостатическими клапанами.

Современные аналоги и замена

Поскольку оригинальный MC160/24 практически невозможно купить новым, компания IMI Hydronic Engineering предлагает следующие современные аналоги:

1. Основная замена: TA-Slider 160 (наиболее точный аналог)

Это современный цифровой электромеханический привод. Он полностью заменяет старые модели MC160 и MC100.

• Артикул (24 В): Зависит от конфигурации (часто используются модели с настройкой по шине или переключателями), например серия TA-Slider 160.
• Преимущества: Полностью настраиваемый (можно выбрать входной сигнал 0–10 В или 3-точечный), более компактный, с индикацией состояния.
• Совместимость: Подходит для тех же клапанов (резьба M30x1,5).

2. Бюджетная альтернатива: EMO 3 / EMO TM (термоэлектрические приводы)

Если вам не нужна высокая скорость срабатывания электромеханического привода, можно использовать термоэлектрические модели.

• EMO 3 (24 В): для 3-точечного управления (артикул 1860-00.500). Работает бесшумно, но время срабатывания больше (около 3–4 минут на открытие).

Схема подключения (для старого MC160/24)

Если вы обслуживаете уже установленный привод:

• Клемма 1: Управляющий сигнал (закрыть или открыть, в зависимости от логики контроллера).
• Клемма 2: Общий (Com) / Нейтраль.
• Клемма 3: Управляющий сигнал (открыть или закрыть).

Примечание: в старых приводах TA цветовая маркировка проводов могла быть следующей: синий (нейтраль), коричневый и черно-белый (управляющие фазы).

Рекомендация

Если привод вышел из строя, рекомендуется заменить его на TA-Slider 160. Перед покупкой убедитесь, что ваш контроллер выдает именно 24 В и поддерживает 3-точечное или аналоговое управление, так как TA-Slider универсален и может быть настроен на любой тип сигнала через смартфон (требуется адаптер) или DIP-переключатели (в зависимости от версии).
