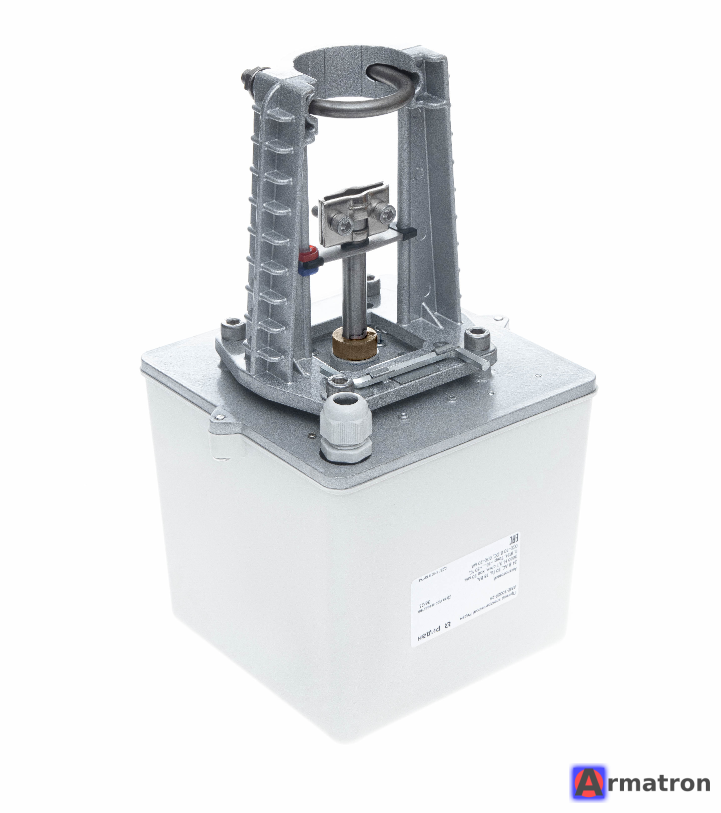

Это техническое описание электропривода Ридан AMV-1800R-220 (код заказа 082G3443R1).
Данное устройство является редукторным электроприводом, предназначенным для управления седельными регулирующими клапанами в системах теплоснабжения, отопления и кондиционирования. Бренд «Ридан» (ранее партнер Danfoss в России) выпускает это оборудование как замену ушедшим с рынка моделям Danfoss (серии AMV 435 или AMV 55/56, в зависимости от типоразмера).
Ниже представлены основные характеристики и особенности:
Основные технические характеристики
- Тип управления: Трехпозиционное (импульсное). Это значит, что привод управляется сигналами «Отрыть» / «Закрыть» (фаза подается на разные клеммы).
- Напряжение питания: 230 В перем. тока (50/60 Гц).
- Развиваемое усилие: 1800 Н (Ньютонов).
- Максимальный ход штока: 50 мм.
- Скорость перемещения штока: 3 с/мм (или 0,33 мм/с).
- Потребляемая мощность: ~16 ВА (в режиме движения).
- Степень защиты корпуса: IP54.
- Температура окружающей среды: от 0 до +55 °C.
Совместимость с клапанами
Привод AMV-1800R-220 предназначен для установки на регулирующие клапаны Ридан (и старые Danfoss) больших диаметров, где требуется значительное усилие закрытия.
Обычно он используется с клапанами:
- Ридан VFM-2R (DN 65–150)
- Ридан VF-3R (DN 65–150)
- Может подходить к клапанам VFS-2R через адаптеры (нужно проверять спецификацию конкретного клапана).
Особенности конструкции
- Ручное позиционирование: Привод оснащен возможностью ручного управления (обычно сверху корпуса есть отверстие под шестигранный ключ или рукоятка) для открытия/закрытия клапана при отсутствии электропитания.
- Индикация: Механический индикатор положения штока.
- Функция безопасности: В данной модели (AMV) обычно нет возвратной пружины (функции безопасности при отключении питания). Если нужна пружина, ищут модели с индексом ARV или AME 65X и т.д.
Схема электрического подключения (Типовая)
Для 3-х позиционного управления (230В):
- Клемма N (или SN): Нейтраль (Общий).
- Клемма Y1 (или SP): Фаза — Шток выдвигается (Закрытие клапана на проход).
- Клемма Y2 (или ST): Фаза — Шток втягивается (Открытие клапана на проход).
Внимание: Всегда сверяйтесь с инструкцией, вложенной в коробку, так как маркировка клемм может отличаться в зависимости от партии.
Монтаж
- Привод можно устанавливать вертикально над клапаном или горизонтально.
- Запрещено устанавливать привод под клапаном (вверх ногами), чтобы избежать попадания конденсата или протечек внутрь корпуса.
Где найти документацию:
Полное техническое описание (Datasheet) и инструкцию по монтажу можно найти на официальном сайте компании «Ридан» или в их каталоге «Регулирующая арматура», введя код 082G3443R1.
