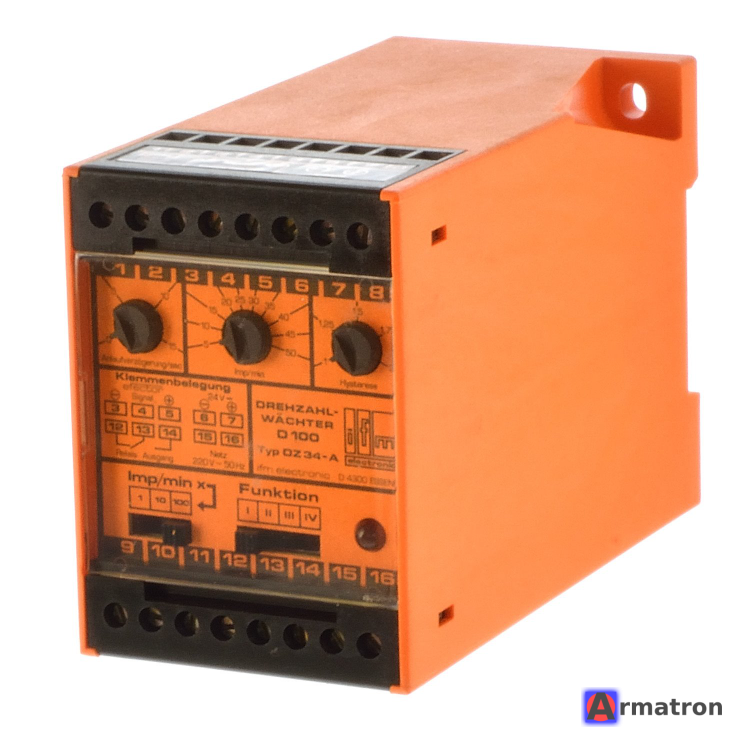

Электронный монитор скорости D100 DZ 34-A IFM Electronic

Электронный монитор скорости IFM Electronic серии D100 (модель DZ 34-A) — это классическое промышленное устройство, предназначенное для контроля частоты вращения, линейной скорости или частоты импульсов.

Ниже приведен подробный обзор характеристик, функций и особенностей этого устройства.

1. Назначение

Устройство используется для мониторинга того, находится ли скорость вращения вала (или другого механизма) в заданном диапазоне. Оно получает импульсы от подключенного датчика (например, индуктивного или оптического) и сравнивает их частоту с уставкой, заданной пользователем.

2. Основные функции

• Контроль превышения/понижения скорости: Реле срабатывает, когда скорость опускается ниже установленного порога (контроль недостижения скорости) или поднимается выше него.
• Пусковая задержка (Startup Delay): Позволяет механизму разогнаться до рабочих оборотов без ложного срабатывания сигнализации. Время задержки регулируется.
• Настройка через потенциометры: В модели DZ 34-A настройка частоты и времени задержки обычно выполняется вручную с помощью поворотных регуляторов на передней панели.

3. Технические характеристики (типовые для серии D100)

• Напряжение питания: Обычно универсальное (например, 230 В AC или 24 В DC, в зависимости от конкретной модификации).
• Входной сигнал: Подключение датчиков типа PNP/NPN или сухой контакт.
• Выход: Релейный выход (перекидной контакт). Часто имеется два реле: одно для контроля скорости, другое — вспомогательное или аварийное.
• Диапазон контроля: Настраивается в зависимости от поддиапазона (например, от 5 до 5000 имп/мин).
• Монтаж: Установка на стандартную DIN-рейку (ширина корпуса обычно 45 мм).
• Индикация: Светодиоды (LED) на передней панели, показывающие:
  • Наличие питания (Power).
  • Состояние выхода (Output).
  • Входные импульсы (Input).

4. Области применения

• Конвейерные системы: Контроль обрыва ленты или проскальзывания привода.
• Вентиляция: Проверка вращения лопастей вентилятора.
• Мешалки и насосы: Защита от блокировки вала.
• Элеваторы и дробилки.

5. Особенности модели DZ 34-A

Эта модель относится к аналоговому поколению мониторов IFM. Она ценится за:

1. Надежность: Простая электроника, устойчивая к помехам.
2. Простоту настройки: Не требует программирования через ПК или сложные меню — достаточно отвертки.
3. Долговечность: Устройства этой серии работают десятилетиями.

6. Статус и замена

На данный момент серия D100 (включая DZ 34-A) считается устаревшей и во многих регионах снята с производства.

Современные аналоги от IFM:
Если вам нужно заменить вышедший из строя DZ 34-A, современные цифровые мониторы скорости IFM имеют префиксы DD (например, серия DD110 или DD111). Они обладают ЖК-дисплеем и более точной цифровой настройкой.

Совет по эксплуатации:
Если прибор перестал реагировать на вращение, в первую очередь проверьте:

1. Светодиод входного сигнала (Input) — если он не мигает, проблема в датчике на валу или кабеле.
2. Настройку пусковой задержки — если она слишком мала, реле может отключаться до того, как двигатель наберет обороты.
