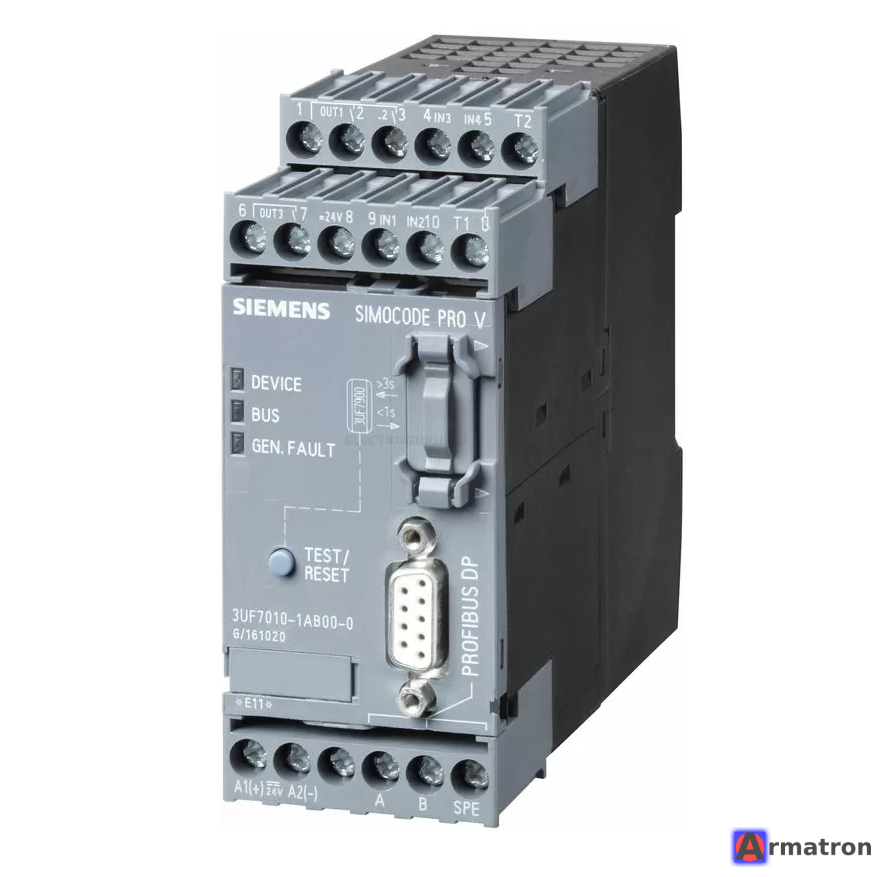

Электронное устройство управления двигателем 3UF7010-1AB00-0 Siemens

Siemens 3UF7010-1AB00-0 — это базовый модуль (Basic Unit) системы управления и защиты двигателей SIMOCODE pro V.

Это интеллектуальное устройство, предназначенное для автоматизации низковольтных цепей двигателей с постоянной скоростью вращения. Оно объединяет функции защиты, мониторинга, управления и диагностики.

Ниже приведены подробные характеристики и описание этого конкретного артикула:

Основные технические характеристики:

• Серия: SIMOCODE pro V (самая функциональная версия в линейке, поддерживает модули расширения).
• Интерфейс связи: PROFIBUS DP (до 12 Мбит/с).
• Управляющее напряжение питания (Us): 24 В DC (постоянный ток).
• Входы/Выходы (на борту):
  • 4 дискретных входа (24 В DC).
  • 3 дискретных выхода (релейные, моностабильные).
• Вход для термистора: Да (для подключения PTC-датчиков защиты от перегрева).
• Тип подключения: Винтовые клеммы.
• Ширина модуля: 45 мм.

Ключевые функции:

1. Защита двигателя:

   • Защита от перегрузки (Классы 5–40).
   • Защита от несимметрии фаз и обрыва фазы.
   • Защита от блокировки ротора.
   • Термисторная защита двигателя.
   • Контроль замыкания на землю (через дополнительный модуль 3UL23).

2. Управление:

   • Поддержка различных схем пуска: прямой пуск, реверсивный пуск, схема «звезда-треугольник», управление плавным пускателем (soft starter), управление задвижками/клапанами и др.
   • Программируемая логика (встроенные функциональные блоки: таймеры, счетчики, логические элементы).

3. Мониторинг и Диагностика:

   • Передача данных о токе, напряжении (при наличии модуля напряжения), cos phi, мощности.
   • Счетчик часов наработки, счетчик пусков.
   • Журнал ошибок и предупреждений.

Важное примечание по комплектации:

Этот артикул (3UF7010-1AB00-0) — это только "мозги" системы. Для работы устройства обязательно требуется подключение измерительного модуля (Current Measuring Module или Current/Voltage Measuring Module), который заказывается отдельно.

• Измерительный модуль соединяется с базовым блоком специальным плоским кабелем.
• Базовый блок SIMOCODE pro V поддерживает подключение до 5 модулей расширения (дополнительные входы/выходы, контроль температуры, контроль замыкания на землю и т.д.) и панели оператора.

Применение:

Устройство широко используется в щитах управления электродвигателями (MCC — Motor Control Center) в таких отраслях, как:

• Нефтегазовая промышленность.
• Химическая промышленность.
• Водоснабжение и водоотведение.
• Энергетика.

Если вам нужна помощь с подбором измерительного модуля или аксессуаров для этого устройства, уточните мощность двигателя и требуемый функционал.
