Электрический счетчик EM132-5-50Hz-H-ACDC-870 Satec

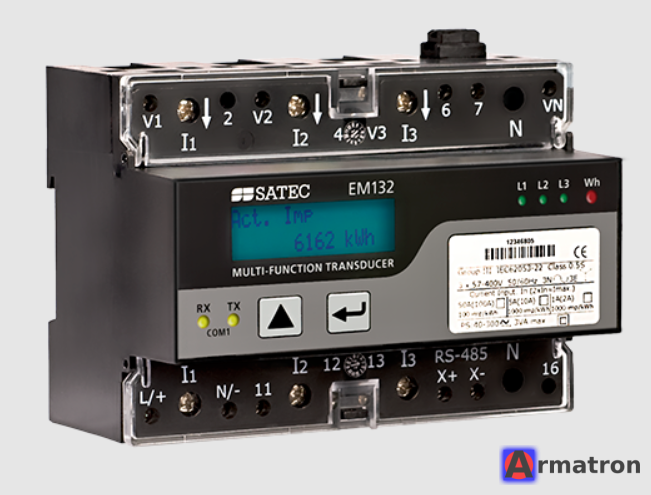

Satec EM132-5-50Hz-H-ACDC-870 — это многофункциональный измерительный преобразователь (электросчетчик/анализатор качества электроэнергии), производимый компанией Satec (Израиль). Это компактное устройство, предназначенное для монтажа на DIN-рейку.

Ниже приведена подробная расшифровка маркировки и технические характеристики этого прибора:

Расшифровка маркировки:

• EM132: Серия прибора. Это компактный анализатор электроэнергии с возможностью учета (сменил популярную серию EM133 в некоторых применениях, либо является ее вариацией без встроенного реле отключения нагрузки в базе, но с расширенными функциями).
• 5: Номинальный входной ток 5 Ампер. Это означает, что прибор предназначен для трансформаторного включения (подключается через внешние трансформаторы тока, например, 100/5, 400/5 и т.д.), а не напрямую.
• 50Hz: Номинальная частота сети 50 Гц (стандарт для РФ и Европы).
• H: Обозначает High Accuracy (Высокая точность). Обычно это указывает на класс точности 0.5S (по стандарту МЭК 62053-22).
• ACDC: Универсальный блок питания. Прибор может работать как от переменного (AC), так и от постоянного (DC) тока.
  • Диапазон обычно: 85–265 В переменного тока (AC) / 88–290 В постоянного тока (DC).
• 870: Эта часть кода обычно относится к опциям ввода/вывода (I/O) или коммуникационным модулям.
  • Примечание: В стандартных каталогах код "870" может варьироваться, но чаще всего для EM132 это подразумевает наличие порта RS-485 (протокол Modbus RTU) и, возможно, дискретного выхода (реле) или входа.

Основные возможности и характеристики:

1. Измерения:

   • Напряжение (фазное, линейное), Ток, Частота.
   • Мощность (активная P, реактивная Q, полная S).
   • Коэффициент мощности (cos φ).
   • Энергия (активная и реактивная, импорт/экспорт, двунаправленный учет).

2. Анализ качества электроэнергии:

   • Измерение гармоник (обычно до 40-й гармоники).
   • Коэффициенты искажения синусоидальности тока и напряжения (THD).
   • Несимметрия токов и напряжений.

3. Учет (Тарификация):

   • Поддержка многотарифного учета (TOU — Time of Use).
   • Встроенные часы реального времени.

4. Регистрация данных:

   • Прибор обычно имеет энергонезависимую память для записи профилей нагрузки и событий.

5. Монтаж и габариты:

   • Установка на стандартную DIN-рейку (35 мм).
   • Компактный размер (занимает около 3-4 стандартных модулей).

Область применения:

Данный прибор (модификация с токовым входом 5А и классом 0.5S) чаще всего используется в:

• Системах АСКУЭ / АИИС КУЭ (коммерческий и технический учет электроэнергии).
• Ячейках распределительных устройств (РУ-0.4 кВ, РУ-6/10 кВ через ТН/ТТ).
• Системах диспетчеризации зданий (BMS) и промышленности (SCADA).
• Для контроля качества электроэнергии на ответственных фидерах.

Резюме: Это высокоточный промышленный счетчик-анализатор для работы через трансформаторы тока, с универсальным питанием и интерфейсом RS-485 для передачи данных в компьютерные системы.
