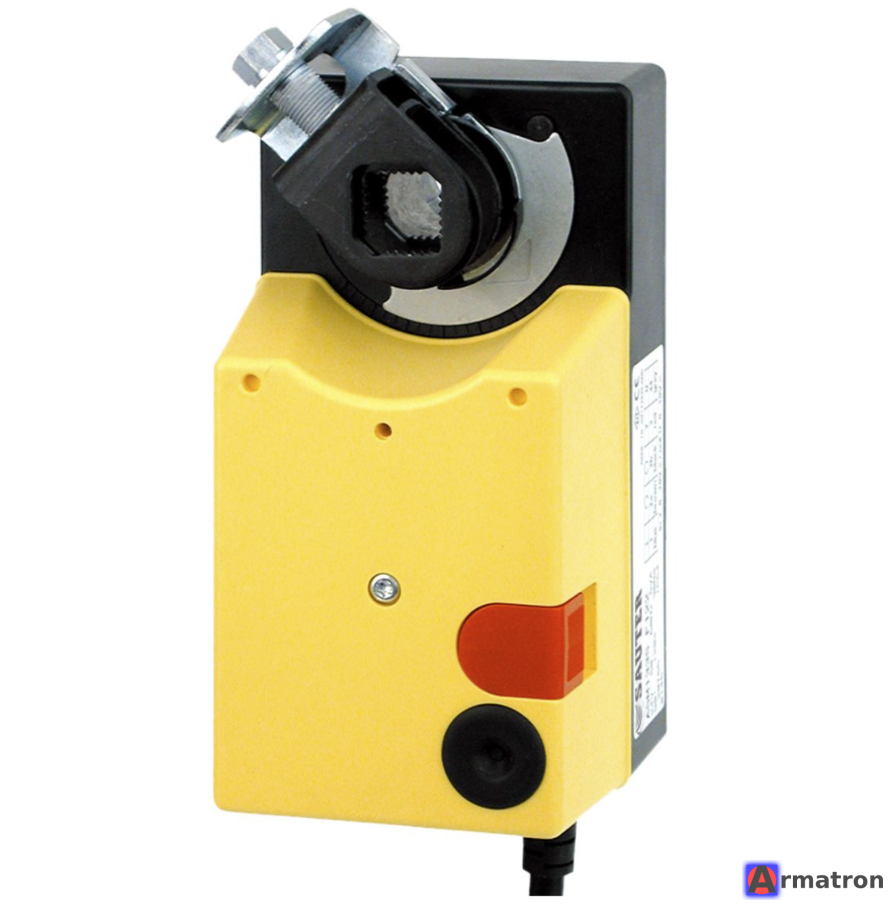

Электрический привод поворотного типа ASM124F120 Sauter

Sauter ASM124F120 — это электрический поворотный привод, предназначенный для управления смесительными, шаровыми клапанами, поворотными заслонками типа «баттерфляй» и воздушными заслонками в системах вентиляции, кондиционирования (ОВК/HVAC) и отопления.

Ниже приведены подробные технические характеристики, описание и особенности данной модели.

Основные технические характеристики

• Крутящий момент: 18 Н·м (подходит для клапанов средних типоразмеров, обычно DN 15–DN 50 в зависимости от типа клапана и перепада давления).
• Управляющий сигнал: 2-х или 3-позиционный (Open/Close или 3-point).
• Напряжение питания: 24 В переменного/постоянного тока (24 V~ / 24 V=, 50/60 Гц).
• Время перемещения (время хода на 90°): 120 секунд.
• Угол поворота: 90° (с механическими ограничителями).
• Потребляемая мощность: около 2,5–3 ВА (при работе).
• Степень защиты корпуса: IP54 (защита от пыли и брызг воды).
• Класс защиты: III (безопасное сверхнизкое напряжение).
• Температура окружающей среды: от -10 °C до +55 °C.
• Допустимая влажность: 5–95% без конденсата.
• Вес: около 1,0–1,2 кг.

Функциональные особенности

1. Электронное отключение: Привод оснащен системой защиты от перегрузки. При достижении крайних положений (или упора клапана) двигатель автоматически отключается, что предотвращает повреждение механики.
2. Ручное управление: На корпусе есть кнопка/рычаг разблокировки редуктора. При нажатии можно вручную повернуть клапан в нужное положение с помощью шестигранника или входящей в комплект ручки.
3. Индикация положения: На корпусе имеется механический указатель текущего положения клапана/заслонки.
4. Необслуживаемый редуктор: Механическая часть смазана на весь срок службы и не требует технического обслуживания.
5. Направление вращения: Направление хода (по часовой стрелке или против) определяется схемой подключения управляющего сигнала (клеммы 1-2 или 1-3).

Применение и совместимость

• С клапанами Sauter:
  Используется для управления поворотными смесительными клапанами серий MH32F, MH42F (чугунные смесители), фланцевыми поворотными затворами, шаровыми кранами.
• С клапанами сторонних производителей:
  При наличии соответствующих адаптеров/монтажных наборов привод может устанавливаться на клапаны других брендов (Esbe, Danfoss, Belimo, Meibes и др.).
• С воздушными заслонками:
  Может применяться для управления небольшими воздушными заслонками (до ~3–4 м² площади пера заслонки при низком сопротивлении трения).

Опции и аксессуары (заказываются отдельно)

• Дополнительные концевые микровыключатели (вспомогательные контакты) для передачи обратного сигнала о крайних положениях в систему диспетчеризации (BMS).
• Потенциометр обратной связи.
• Монтажные переходники под конкретные типы клапанов.
