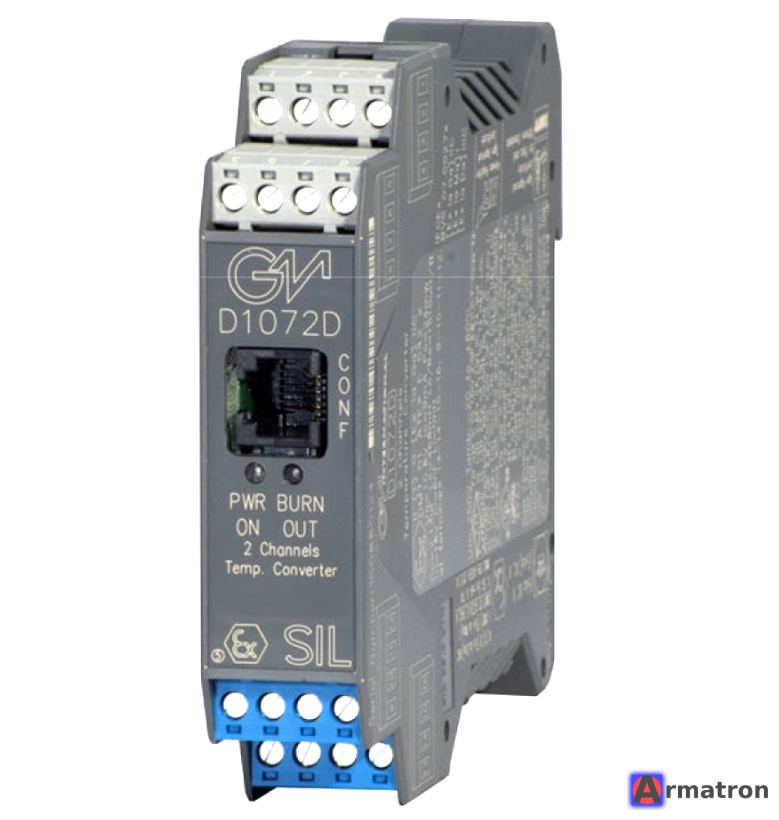

GM International D1072D — это двухканальный изолирующий преобразователь (барьер искрозащиты) температурных сигналов и сигналов низкого уровня. Он относится к серии D1000 и предназначен для использования в системах автоматизации, где требуется высокая надежность и безопасность.
Ниже приведено подробное описание устройства, его характеристики и особенности.
Основное назначение
Преобразователь D1072D принимает сигналы от температурных датчиков (термопар, термосопротивлений) или источников напряжения (mV), находящихся во взрывоопасной зоне (Hazardous Area), преобразует их, обеспечивает гальваническую развязку и передает нормированный сигнал 4-20 мА в безопасную зону (Safe Area) на контроллер или систему управления.
Ключевые особенности
- Два независимых канала: В одном компактном корпусе (обычно шириной 22.5 мм) находятся два полностью независимых канала обработки сигнала, что экономит место в шкафу управления.
-
Универсальный вход: Поддерживает широкий спектр датчиков:
- Термопары (TC): Типы B, E, J, K, N, R, S, T, а также U, L.
- Термосопротивления (RTD): Pt100, Pt50, Ni100, Cu100, Cu53 и др. (2, 3 или 4-проводная схема).
- Напряжение: Сигналы mV.
- Потенциометры.
- Искробезопасность (Intrinsically Safe): Входы устройства сертифицированы как искробезопасные, что позволяет подключать датчики, расположенные в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
- Гальваническая развязка (3 порта): Полная изоляция между Входом / Выходом / Питанием. Это защищает систему управления от помех, контуров заземления и высоких напряжений.
- Функциональная безопасность (SIL): Устройство сертифицировано для применения в контурах безопасности до SIL 2 (согласно IEC 61508) для каждого канала или SIL 3 при дублировании.
Технические характеристики
- Напряжение питания: 24 В пост. тока (VDC), обычно диапазон 20–30 В.
- Выходной сигнал: 4–20 мА (активный или пассивный режим).
- Линеаризация: Устройство выполняет аппаратную линеаризацию сигнала в зависимости от типа датчика.
- Компенсация холодного спая (CJC): Встроенная (автоматическая) или фиксированная для термопар.
- Реакция на обрыв датчика (Burnout): Программируемая (выходной ток уходит в высокое или низкое состояние при обрыве).
- Рабочая температура: Обычно от -20°C до +60°C (или до +70°C в зависимости от условий монтажа).
- Монтаж: На DIN-рейку (35 мм).
Программирование и настройка
Конфигурация D1072D полностью программируемая. Настройка производится с помощью ПК:
- Адаптер: Требуется коммуникационный адаптер (например, PPC5092), который подключается к специальному разъему на лицевой панели.
- ПО: Программное обеспечение (обычно SWC5090) позволяет выбрать тип датчика, диапазон измерения, поведение при ошибке и параметры фильтрации.
Сертификация
GM International славится широким набором сертификатов для D1072D:
- ATEX / IECEx: Для взрывозащиты.
- SIL 2 / SIL 3: Для систем ПАЗ (Противоаварийной Акустической Защиты).
- Различные морские регистры (DNV, KR) и локальные сертификаты (включая ТР ТС для России/ЕАЭС, если устройство поставляется официально).
Сферы применения
- Нефтегазовая промышленность (НПЗ, добыча).
- Химические и нефтехимические производства.
- Фармацевтика.
- Любые производства с наличием взрывоопасных зон, где требуется точное измерение температуры и передача данных в систему РСУ (DCS) или ПЛК (PLC).
- Производитель GM International
