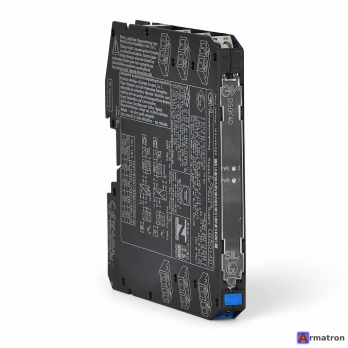

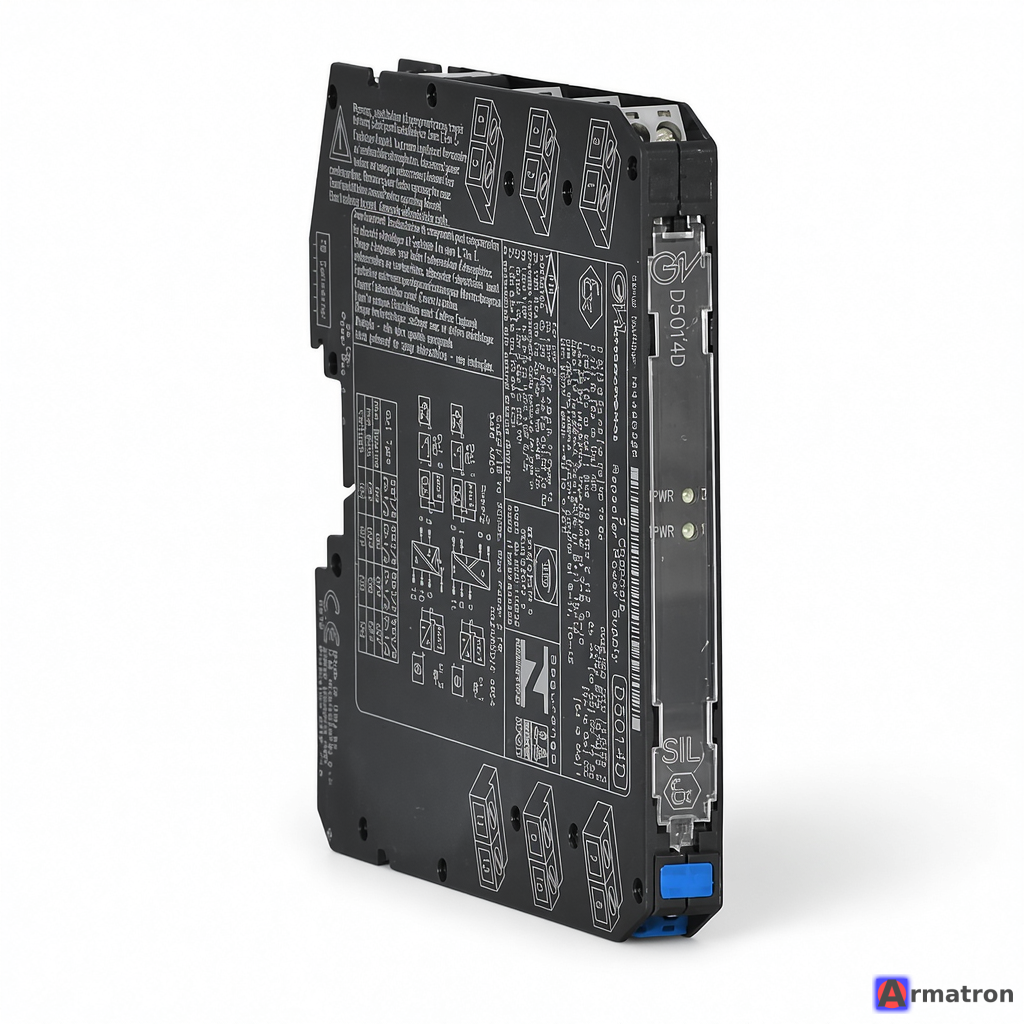

Двухканальный повторитель источника питания D5014D GM International

GM International D5014D — это высокотехнологичный двухканальный искробезопасный повторитель источника питания (изолятор), предназначенный для использования в системах промышленной автоматизации, где требуется высокая степень надежности и безопасности.

Ниже приведен подробный обзор характеристик, функций и областей применения данного модуля.

1. Назначение

Модуль D5014D обеспечивает питание 2-проводных или 3-проводных преобразователей (датчиков), расположенных в опасной зоне, и передает их сигнал в безопасную зону с полной гальванической развязкой. Он также может передавать сигнал 4-20 мА от активных источников тока.

2. Основные характеристики

• Количество каналов: 2 независимых канала.
• Тип входного сигнала: 0/4–20 мА (от 2-х или 3-х проводных датчиков).
• Тип выходного сигнала: 0/4–20 мА.
• Поддержка HART: Полная поддержка двусторонней передачи протокола HART (сигнал накладывается на ток 4-20 мА).
• Безопасность (SIL): Сертифицирован для использования в системах с уровнем полноты безопасности SIL 3 (согласно IEC 61508).
• Плотность монтажа: Узкий корпус шириной всего 12.5 мм, что позволяет экономить место в шкафу управления.

3. Технические параметры

• Напряжение питания: 18–30 В постоянного тока (DC).
• Напряжение на датчике: Минимум 15 В при токе 20 мА (для питания датчика в опасной зоне).
• Точность: Высокая линейность и точность передачи сигнала (погрешность обычно < 0.1%).
• Изоляция: 3-сторонняя гальваническая развязка (Вход / Выход / Питание). Это исключает влияние контуров заземления и защищает систему управления от перенапряжений.
• Температурный диапазон: от -40 до +70 °C.

4. Искробезопасность и сертификация

Устройство разработано для установки в безопасной зоне или в Зоне 2, но его входные цепи сертифицированы для работы с оборудованием в самых опасных зонах:

• ATEX/IECEx: Газовая среда (Zone 0, 1, 2), Пылевая среда (Zone 20, 21, 22).
• Маркировка: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• Другие сертификаты: cULus, EAC (для РФ и СНГ), DNV/GL (для морского применения).

5. Преимущества модели D5014D

1. Высокая надежность: Ресурс работы рассчитан на десятилетия (высокий показатель MTBF).
2. Экономия места: 2 канала в одном тонком корпусе фактически удваивают плотность каналов на DIN-рейке.
3. Гибкость: Выход может быть настроен как "источник" (source) или "потребитель" (sink).
4. Защита: Встроенная защита от короткого замыкания в полевых цепях.

6. Типовое применение

• Нефтегазовая отрасль (платформы, НПЗ).
• Химическая промышленность.
• Фармацевтика.
• Системы аварийного отключения (ESD) и системы пожаро-газовой защиты (F&G), где требуется уровень SIL 3.

Схема подключения (упрощенно):

• Полевая сторона (Опасная зона): Подключение 2-проводного датчика (давления, уровня, температуры с выходом 4-20мА).
• Сторона системы (Безопасная зона): Подключение к модулю аналогового ввода контроллера (ПЛК/РСУ).

Резюме: D5014D — это профессиональное решение для критически важных задач, где требуется компактность, поддержка HART и соответствие самым строгим стандартам функциональной безопасности (SIL 3).
