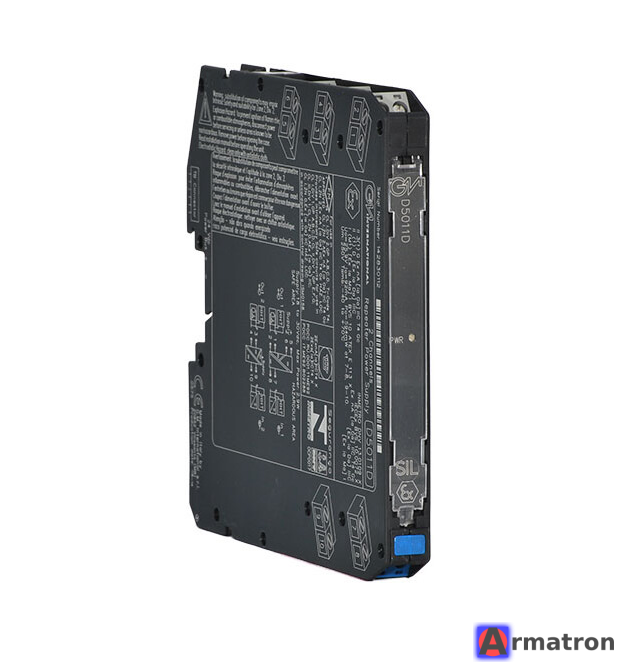

Двухканальный искробезопасный барьер D5011D GM International

D5011D производства GM International — это двухканальный искробезопасный барьер (повторитель) с гальванической развязкой, предназначенный для передачи сигналов от контактных датчиков или датчиков приближения (Namur) из взрывоопасной зоны в безопасную зону.

Ниже приведено подробное описание его характеристик, функций и применения.

Основные функции и назначение

• Тип устройства: Повторитель состояния переключателей/датчиков приближения (Switch/Proximity Detector Repeater).
• Количество каналов: 2 независимых канала.
• Вход (из взрывоопасной зоны): "Сухой" контакт или датчик Namur (DIN 19234).
• Выход (в безопасную зону): Релейные контакты (SPDT — один перекидной контакт на канал).
• Гальваническая изоляция: Трехсторонняя изоляция (Вход / Выход / Питание) до 2500 В.

Технические характеристики

1. Питание: 24 В постоянного тока (20–30 В DC).
2. Уровень безопасности (SIL): Сертифицирован по IEC 61508 для использования в системах безопасности до SIL 2 (для одного модуля) и SIL 3 (в резервированных конфигурациях).
3. Диагностика линии (LFD):
   • Модуль может обнаруживать обрыв линии и короткое замыкание на входе.
   • Функция LFD настраивается с помощью DIP-переключателей.
4. Конфигурация:
   • Настройка режима работы (прямой/обратный) и включение/отключение контроля линии производится DIP-переключателями на боковой панели.
5. Нагрузочная способность реле: Обычно 2 А при 250 В AC / 30 В DC (важно уточнять в даташите для конкретной нагрузки).
6. Рабочая температура: от -40°C до +70°C.
7. Монтаж: На DIN-рейку (35 мм).

Применение

Барьер D5011D используется в системах автоматизации и противоаварийной защиты (ПАЗ) в следующих отраслях:

• Нефтегазовая промышленность.
• Химическая и нефтехимическая промышленность.
• Фармацевтика.

Типичные задачи:

• Контроль положения клапанов (открыт/закрыт).
• Контроль нажатия аварийных кнопок во взрывоопасной зоне.
• Считывание сигналов с индуктивных датчиков (Namur).

Сертификация (Ex)

Устройство имеет сертификаты для установки в безопасной зоне или в Зоне 2 (Zone 2), при этом входные цепи могут подключаться к устройствам, находящимся в:

• Зоне 0, 1, 2 (по газу).
• Зоне 20, 21, 22 (по пыли).

Основные сертификаты: ATEX, IECEx, TR CU (EAC) — для стран Таможенного союза.

Особенности подключения

• Клеммы 7-8 и 9-10: Входы (опасная зона) для каналов 1 и 2 соответственно.
• Клеммы 1-2-3 и 4-5-6: Выходы реле (безопасная зона) для каналов 1 и 2.
• Питание: Подключается к отдельным клеммам или через шину (Power Bus), если используется соответствующая монтажная плата.

Примечание: Перед монтажом и эксплуатацией обязательно сверяйтесь с официальной технической документацией (Datasheet и Safety Manual) для конкретной ревизии устройства, так как параметры могут незначительно отличаться.
