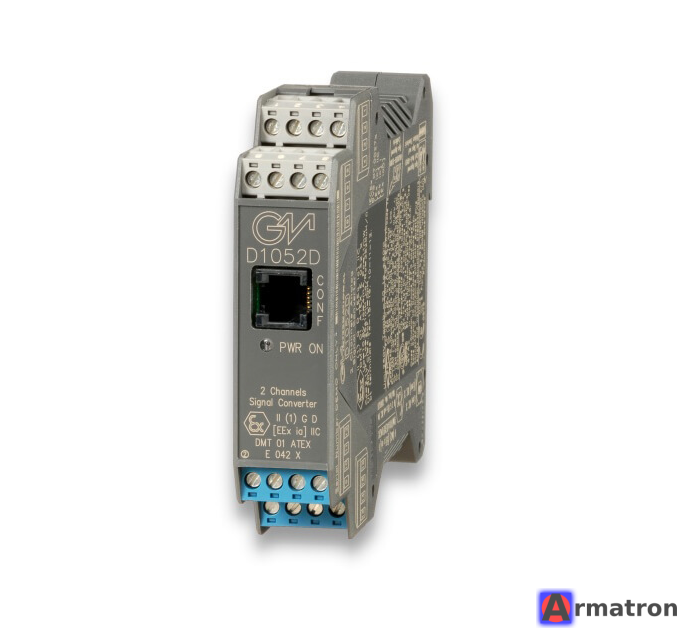

D1052D от компании GM International — это двухканальный модуль питания, повторитель и изолятор аналогового сигнала, предназначенный для использования в системах искробезопасности. Он относится к серии D1000 и монтируется на DIN-рейку.
Ниже приведен подробный обзор характеристик и функций этого устройства:
1. Основное назначение
- Функция: Обеспечивает полностью плавающий источник питания постоянного тока для питания 2-проводных трансмиттеров (датчиков) 4-20 мА, расположенных в опасной зоне, и повторяет ток в плавающей цепи для управления нагрузкой в безопасной зоне.
- Искробезопасность: Служит барьером между взрывоопасной зоной (Ex) и безопасной зоной, обеспечивая гальваническую развязку.
- Канальность: 2 независимых канала (буква "D" в маркировке означает "Double").
2. Ключевые технические характеристики
- Входной сигнал (из опасной зоны): 4-20 мА. Поддерживает как активные датчики (питание от барьера), так и пассивные (входной ток).
- Выходной сигнал (в безопасную зону): 4-20 мА.
- Поддержка HART: Модуль обеспечивает двунаправленную передачу коммуникационных сигналов HART (пропускает цифровой сигнал поверх аналогового 4-20 мА). Это позволяет настраивать полевые датчики из безопасной зоны.
- Питание модуля: 24 В постоянного тока (VDC).
- Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание) до 2500 В.
3. Сертификация и Безопасность
- SIL (Safety Integrity Level): Сертифицирован по уровню полноты безопасности SIL 2 (согласно IEC 61508:2010) для использования в системах противоаварийной защиты (ПАЗ).
-
Взрывозащита: Подходит для подключения оборудования, находящегося в Зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
- Сертификаты: ATEX, IECEx, и часто ТР ТС (EAC Ex) для стран ЕАЭС.
4. Особенности эксплуатации
- Точность: Высокая точность передачи сигнала и линейность.
- Защита: Защита от короткого замыкания на входе и выходе.
- Индикация: Светодиодная индикация питания.
- Монтаж: Устанавливается на стандартную 35-мм DIN-рейку (T35).
- Конфигурация: Обычно не требует сложной программной настройки для базовых функций повторителя, работает по принципу "Plug & Play", но параметры HART-прозрачности могут конфигурироваться.
5. Схема применения (пример)
- Опасная зона: Установлен датчик давления или температуры с выходом 4-20 мА + HART.
- Шкаф автоматики: D1052D принимает сигнал, обеспечивает искрозащиту.
- Безопасная зона: D1052D передает очищенный и изолированный сигнал 4-20 мА на карту аналогового ввода контроллера (PLC) или РСУ (DCS).
Важное примечание по заказу
Модель D1052D может иметь различные суффиксы или коды заказа, которые определяют конкретный тип выходного сигнала (например, активный или пассивный выход, тип клемм и т.д.).
- Частая конфигурация: вход активный (питает датчик), выход активный (выдает ток на контроллер).
Если вам нужна схема подключения или конкретный код заказа (Order Code) для замены, рекомендуется свериться с полным техническим паспортом (Datasheet) на сайте GM International или на наклейке на боковой стороне устройства.
- Производитель GM International
