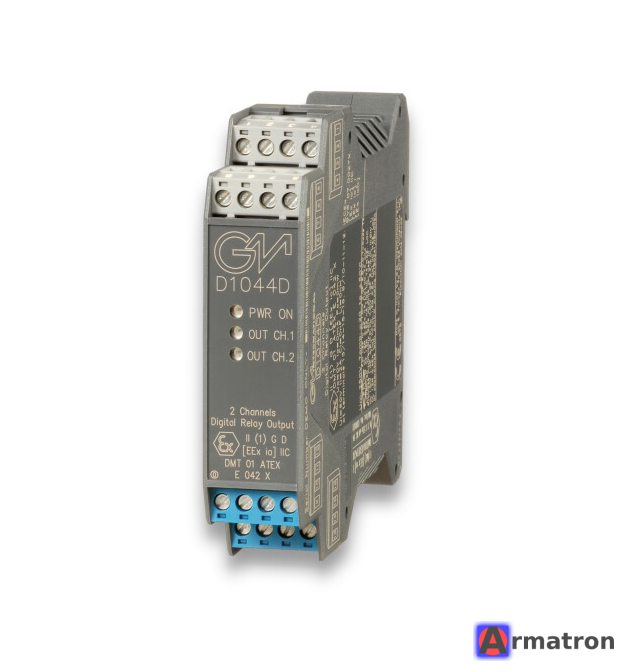

Двухканальный искробезопасный барьер D1044D/B GM International

GM International D1044D (и вариант D1044D/B) — это двухканальный искробезопасный барьер с гальванической развязкой, предназначенный для питания измерительных преобразователей (трансмиттеров) и передачи аналогового сигнала 4-20 мА из взрывоопасной зоны в безопасную.

Ниже приведено подробное описание и технические характеристики этого модуля.

Основное назначение

Модуль D1044D работает как повторитель источника питания (Repeater Power Supply). Он:

1. Обеспечивает питание 2-проводных датчиков (трансмиттеров), расположенных во взрывоопасной зоне.
2. Принимает от них сигнал 4-20 мА.
3. Повторяет этот сигнал на выходе в безопасной зоне для передачи на контроллер (ПЛК) или систему РСУ (DCS).
4. Обеспечивает полную прозрачность для протокола HART (двунаправленная передача цифровых данных).

Расшифровка маркировки

• D1000 Series: Серия модулей на DIN-рейку.
• D1044: Тип модуля (Repeater Power Supply, HART).
• D: Dual Channel (Двухканальный). В одном корпусе шириной 22.5 мм находятся два независимых канала.
• /B (если присутствует): Обычно указывает на совместимость с шиной питания (Power Bus) или специфическую модификацию клемм/платы, но базовые характеристики остаются стандартными.

Ключевые характеристики

1. Функциональная безопасность (SIL):

   • Сертифицирован по стандартам IEC 61508.
   • Уровень полноты безопасности: SIL 2 (для одного канала) и SIL 3 (в схемах резервирования).

2. Изоляция:

   • 3-портовая гальваническая развязка: Вход (опасная зона) // Выход (безопасная зона) // Питание.
   • Напряжение изоляции: до 2.5 кВ (между входом и выходом).

3. Вход (из опасной зоны):

   • Сигнал 4-20 мА.
   • Питание датчика (напряжение на клеммах): > 15 В при 20 мА.
   • Также может работать как активный вход для подключения к уже запитанным (4-проводным) датчикам (зависит от схемы подключения).

4. Выход (в безопасную зону):

   • Сигнал 4-20 мА.
   • Режим: Активный (Source) или Пассивный (Sink) — обычно D1044 работает как источник тока для ПЛК.
   • Допустимая нагрузка: 0-600 Ом (типично).

5. Питание модуля:

   • 24 В постоянного тока (номинал).
   • Диапазон: от 20 до 30 В DC.

Преимущества модели

• Высокая плотность: 2 канала в модуле шириной 22.5 мм экономят место в шкафу.
• HART-прозрачность: Позволяет настраивать и диагностировать полевые приборы (SMART-датчики) из безопасной зоны без подключения коммуникатора непосредственно к датчику.
• Низкое тепловыделение: Высокая эффективность снижает нагрев внутри шкафа автоматики.
• Защита: Защита от короткого замыкания и переполюсовки.

Применение

Используется в системах автоматизации в нефтегазовой, химической и нефтехимической промышленности для подключения:

• Датчиков давления.
• Датчиков температуры (с преобразователями 4-20 мА).
• Датчиков уровня.
• Датчиков расхода.

Сертификация

• Взрывозащита: ATEX, IECEx, TR CU (Тейможенный союз / ЕАС) Ex ia IIC.
• Морской регистр: DNV, KR (для применения на судах и платформах).

Схема подключения (упрощенная)

• Опасная зона (Клеммы 1-4): Подключение двухпроводных датчиков.
• Безопасная зона (Клеммы 5-8): Выход на ПЛК.
• Питание (Клеммы 9-10): 24 В DC.

Примечание: Перед монтажом и заказом обязательно сверяйтесь с актуальным техническим паспортом (Datasheet) на сайте производителя GM International, так как производитель может вносить изменения в ревизии устройства.
