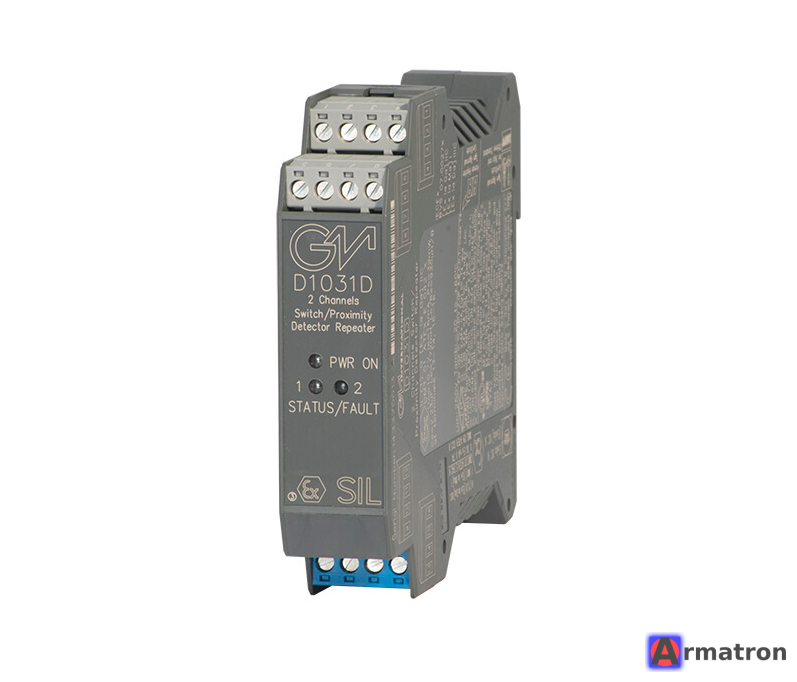

Двухканальный искробезопасный барьер D1031D GM International

D1031D производства GM International — это двухканальный искробезопасный барьер (гальванический изолятор), предназначенный для передачи сигналов от дискретных датчиков (сухие контакты или датчики приближения/NAMUR), расположенных в опасной зоне, в безопасную зону.

Ниже приведено подробное описание устройства, его характеристики и принцип работы.

Основное назначение

• Тип устройства: Повторитель источника питания переключателей/датчиков приближения (Switch/Proximity Detector Repeater).
• Функция: Принимает сигналы из взрывоопасной зоны (Zone 0, 1, 2) и через релейные выходы передает их в систему управления (ПЛК, РСУ) в безопасной зоне.
• Изоляция: Обеспечивает полную трехпортовую гальваническую развязку (Вход // Выход // Питание).

Технические характеристики (Модель D1031D)

1. Каналы:

   • 2 независимых канала (поэтому в названии буква D — Dual).
   • Позволяет подключить два датчика или контакта.

2. Вход (Опасная зона):

   • Совместим с: сухими контактами (Dry Contacts) и бесконтактными датчиками (Proximity Sensors, NAMUR).
   • Напряжение холостого хода: около 8 В.

3. Выход (Безопасная зона):

   • 2 релейных выхода (SPDT — один перекидной контакт на каждый канал).
   • Нагрузочная способность контактов: 2 А, 250 В AC / 2 А, 30 В DC.

4. Питание:

   • Напряжение: 24 В постоянного тока (20...30 В DC).
   • Монтаж на DIN-рейку.

5. Диагностика линии (LFD - Line Fault Detection):

   • Устройство способно обнаруживать обрыв или короткое замыкание линии входного датчика.
   • При обнаружении неисправности реле выхода обесточивается (переходит в безопасное состояние), а светодиод на передней панели сигнализирует об ошибке.
   • Функцию LFD можно отключить с помощью DIP-переключателей (актуально для простых сухих контактов без резисторов).

Настройка (DIP-переключатели)

На боковой панели устройства находятся DIP-переключатели, позволяющие настраивать:

• Режим работы входа: Контакт или датчик приближения.
• Фазу выхода: Прямая (Direct) или обратная (Reverse) работа реле.
• Включение/выключение диагностики линии (LFD).

Сертификация и Безопасность

• Взрывозащита: Сертифицирован по стандартам ATEX, IECEx, TR CU (Тр ТС) для использования в цепях, связанных с оборудованием в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
  • Маркировка: II (1) G [Ex ia Ga] IIC.
• Функциональная безопасность (SIL): Соответствует уровню полноты безопасности SIL 2 согласно IEC 61508 (для конфигурации D1031D). В некоторых схемах с резервированием может достигать SIL 3.

Преимущества

1. Высокая плотность монтажа: Два канала в одном корпусе шириной 22.5 мм.
2. Надежность: Высокая помехоустойчивость и надежная гальваническая развязка (до 1500 В).
3. Универсальность: Возможность инвертирования сигнала и настройки под разные типы датчиков на месте без программатора.

Схема подключения (упрощенная)

• Клеммы 7-8: Вход канала 1 (Опасная зона).
• Клеммы 9-10: Вход канала 2 (Опасная зона).
• Клеммы 1-2-3: Выходное реле канала 1 (Безопасная зона).
• Клеммы 4-5-6: Выходное реле канала 2 (Безопасная зона).
• Питание: Клеммы 13 (+) и 14 (-).

Примечание: Перед подключением и использованием обязательно сверяйтесь с официальной технической документацией (Datasheet) и инструкцией по эксплуатации (Instruction Manual) для конкретной ревизии устройства.
