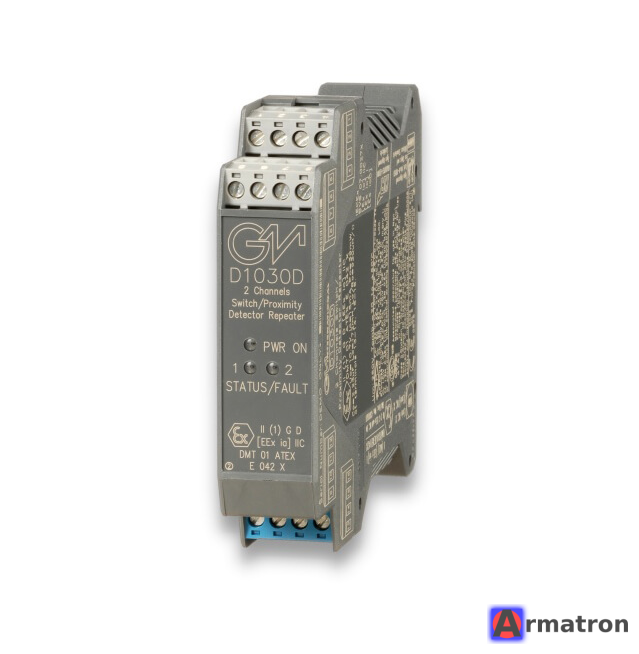

Двухканальный искробезопасный барьер D1030D GM International

GM International D1030D — это двухканальный искробезопасный барьер (изолятор/повторитель), предназначенный для передачи статуса переключателей (сухие контакты) или бесконтактных датчиков (NAMUR) из взрывоопасной зоны в безопасную зону.

Ниже приведено подробное описание устройства, его характеристики и принцип работы.

Основное назначение

Модуль D1030D считывает сигналы с двух независимых полевых устройств (контакты или датчики NAMUR), расположенных во взрывоопасной зоне (Zone 0, 1, 2), и передает их через релейные выходы («сухие контакты») в систему управления, находящуюся в безопасной зоне.

Ключевые характеристики

1. Канальность: 2 независимых канала.
2. Вход (Взрывоопасная зона):
   • Сухие контакты (кнопки, концевые выключатели).
   • Датчики приближения (Proximity sensors) стандарта NAMUR (DIN 19234).
3. Выход (Безопасная зона):
   • 2 релейных выхода (SPST или SPDT, зависит от конкретной подверсии, обычно NO контакты).
   • Контакты реле гальванически изолированы.
   • Нагрузочная способность: обычно до 2 А при 250 В AC / 30 В DC (проверяйте точную спецификацию на корпусе).
4. Питание: 24 В постоянного тока (20–30 В DC).
5. Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание) до 2500 В.

Функциональные особенности

• LFD (Line Fault Detection): Функция обнаружения неисправности линии. Модуль может определять обрыв провода или короткое замыкание на входе. При обнаружении ошибки размыкается выходное реле и загорается красный светодиод. Функцию можно включить или отключить с помощью DIP-переключателей.
• Конфигурация: Настройка режима работы производится с помощью DIP-переключателей на боковой панели (без использования ПО):
  • Прямая (Direct) или обратная (Reverse) фаза работы реле.
  • Включение/выключение диагностики линии (LFD).
• Индикация: Светодиоды на передней панели отображают:
  • Наличие питания (Зеленый).
  • Статус выхода (Желтый — реле включено).
  • Аварию на линии (Красный — обрыв/КЗ).

Уровень безопасности и сертификация

• SIL (Safety Integrity Level): Устройство сертифицировано для применения в контурах безопасности уровня SIL 2 (по стандарту IEC 61508).
• Взрывозащита:
  • ATEX / IECEx.
  • ТР ТС (EAC Ex) — для применения в странах ЕАЭС (Россия, Казахстан и др.).
  • Маркировка взрывозащиты обычно: [Ex ia Ga] IIC (для установки в безопасной зоне с подключением к зоне 0).

Монтаж и подключение

• Монтаж: На стандартную DIN-рейку (35 мм).
• Ширина корпуса: 22.5 мм.
• Съемные клеммы: Обычно синего цвета для искробезопасных цепей и зеленого/черного для безопасных цепей.

Типовая схема применения

1. Поле (Ex Zone): Датчик положения клапана (NAMUR) подключен к клеммам входа (например, 13-14 для канала 1).
2. Барьер (Safe Zone): D1030D установлен в шкафу управления.
3. Система (DCS/PLC): Выходные клеммы барьера (реле) подключены к дискретному входу (DI) контроллера.

Важно: Перед установкой и эксплуатацией обязательно сверьтесь с Safety Manual (Руководством по безопасности) и Datasheet, так как производитель может вносить изменения в ревизии устройства. Особое внимание обратите на параметры искробезопасности (UoUo​, IoIo​, PoPo​), чтобы они соответствовали подключаемым датчикам и параметрам кабеля.
