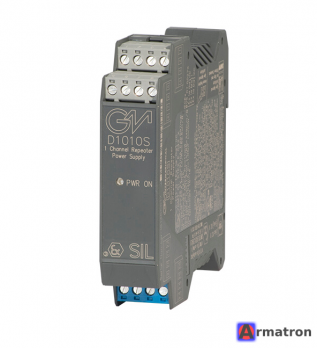

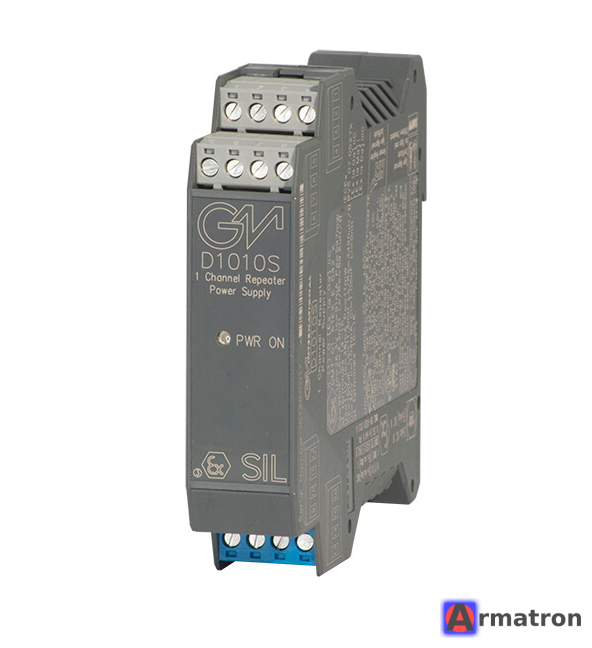

Двухканальный искробезопасный барьер D1010S GM International

Барьер GM International D1010S — это модуль гальванической развязки (искробезопасный барьер), предназначенный для передачи дискретных сигналов из взрывоопасной зоны в безопасную.

Важное уточнение по маркировке:

• D1010S: Обозначает одноканальную версию (Single).
• D1010D: Обозначает двухканальную версию (Dual).

Если вам нужен именно двухканальный прибор, то правильная модель — D1010D. Тем не менее, функционал и характеристики у них идентичны (разница лишь в количестве каналов в одном корпусе).

Ниже приведено подробное описание серии D1010 (модели S и D).

Основное назначение

Прибор используется как повторитель состояния переключателей или датчиков приближения (NAMUR). Он принимает сигнал от «сухого» контакта или датчика, находящегося во взрывоопасной зоне, и через гальваническую развязку передает его на выходное реле (или транзисторный выход) в безопасную зону (например, на контроллер АСУ ТП).

Технические характеристики

1. Вход (Взрывоопасная зона):

   • Тип сигналов: Датчики приближения (Proximity sensors) стандарта EN60947-5-6 (NAMUR) или механические контакты («сухой контакт»).
   • Функции: Обнаружение замыкания/размыкания, а также диагностика обрыва линии или короткого замыкания (LFD — Line Fault Detection).

2. Выход (Безопасная зона):

   • Тип выхода: Обычно это реле (SPDT — один перекидной контакт). Существуют модификации с транзисторным выходом (оптопара) для быстрого переключения.
   • Нагрузочная способность реле: Обычно 2 А при 250 В перем. тока (AC) или 2 А при 30 В пост. тока (DC).

3. Питание:

   • Напряжение: 24 В постоянного тока (обычно диапазон 20–30 В DC).
   • Защита от переполюсовки.

4. Изоляция (Гальваническая развязка):

   • Трехсторонняя развязка: Вход / Выход / Питание.
   • Напряжение изоляции: до 1500–2500 В.

Функциональные особенности

• Конфигурация: Настройка осуществляется с помощью DIP-переключателей на боковой панели. Можно настроить:
  • Прямой или обратный режим работы выхода (Direct/Reverse).
  • Включение/отключение контроля целостности линии (обрыв/КЗ).
• Индикация: Светодиоды на передней панели показывают:
  • Наличие питания (зеленый).
  • Состояние выхода (желтый).
  • Аварию на линии (красный) — обрыв или КЗ.
• Монтаж: Устанавливается на стандартную DIN-рейку 35 мм. Возможно использование шины питания (Power Bus) для упрощения разводки проводов.

Сертификация и безопасность

• Уровень полноты безопасности (SIL): Соответствует SIL 2 (для D1010D) и SIL 3 (для D1010S в определенных конфигурациях) согласно IEC 61508.
• Взрывозащита: Сертифицирован по ATEX, IECEx, TR CU (Тенхрегламент ТС) для установки в безопасной зоне и подключения к оборудованию в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).

Типовые применения

1. Контроль положения клапанов (открыт/закрыт) во взрывоопасных зонах.
2. Кнопки аварийной остановки.
3. Датчики уровня, давления или расхода с дискретным выходом (NAMUR).

Резюме: Если у вас в руках прибор с маркировкой D1010S, то это одноканальный барьер. Если вам требуется подключить два независимых датчика, вам понадобится либо два таких модуля, либо один модуль модели D1010D.
