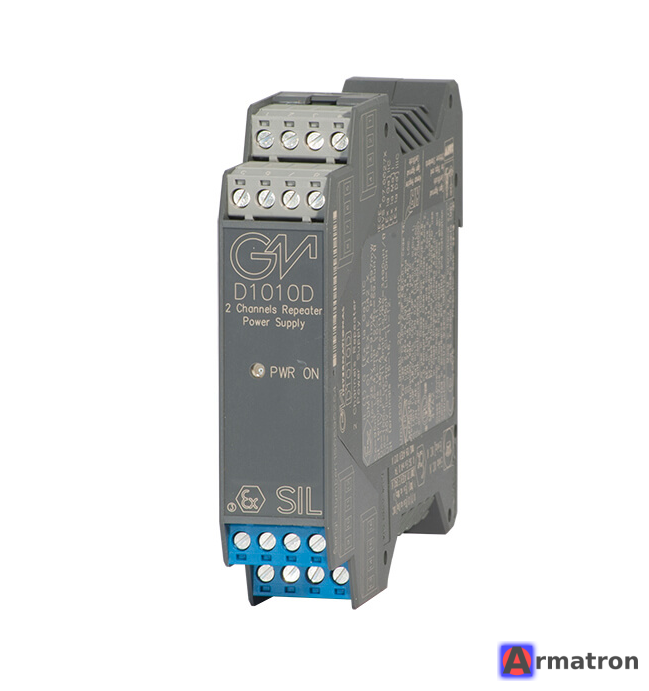

Двухканальный искробезопасный барьер D1010D GM International

GM International D1010D — это двухканальный искробезопасный барьер (повторитель состояния переключателей/датчиков приближения) с релейным выходом. Он предназначен для передачи сигналов из взрывоопасной зоны в безопасную с обеспечением гальванической развязки.

Ниже приведены основные характеристики и особенности данной модели:

1. Назначение

Барьер D1010D используется для подключения:

• Датчиков приближения (Proximity sensors) стандарта NAMUR (EN60947-5-6).
• Механических контактов («сухой контакт»).

Устройство дублирует состояние этих датчиков на релейный выход в безопасной зоне для передачи сигналов на системы управления (РCУ/ПАЗ/PLC).

2. Основные технические характеристики

• Количество каналов: 2 независимых канала (Dual Channel).
• Вход (из взрывоопасной зоны): Контакты или NAMUR-сенсоры.
• Выход (в безопасную зону): Реле (обычно 2 контакта SPST или SPDT в зависимости от конкретной модификации и настройки).
• Напряжение питания: 24 В постоянного тока (20-30 В DC).
• Гальваническая развязка: Трехсторонняя изоляция (Вход / Выход / Питание) до 1500 В (AC).
• Монтаж: На DIN-рейку 35 мм.

3. Функциональные возможности

• Конфигурация: Настройка режимов работы осуществляется с помощью DIP-переключателей на боковой панели.
• Режим работы выхода: Можно настроить «Прямой» (Direct) или «Обратный» (Reverse) режим срабатывания реле относительно входа.
• Диагностика линии (LFD): Устройство поддерживает функцию обнаружения неисправностей на линии (обрыв провода или короткое замыкание). Состояние ошибки может отображаться светодиодом и передаваться через выход.
• Индикация: Светодиоды на передней панели показывают состояние питания, статус каналов и наличие неисправностей (Fault).

4. Параметры безопасности (Safety & Ex)

• Уровень полноты безопасности (SIL): Соответствует SIL 2 (по стандарту IEC 61508) для двухканального применения. При использовании в определенных схемах может достигать SIL 3 (например, при дублировании).
• Взрывозащита:
  • Предназначен для подключения оборудования, находящегося в зонах 0, 1, 2 (газ) или 20, 21, 22 (пыль).
  • Маркировка взрывозащиты (типичная): II (1) G [Ex ia Ga] IIC.
• Сертификация: ATEX, IECEx, ТР ТС (EAC) для России/СНГ, DNV-GL (морской регистр) и другие.

5. Применение

Чаще всего D1010D применяется в системах аварийной защиты (ESD) и управления технологическими процессами на нефтегазовых, химических и фармацевтических предприятиях для контроля положения клапанов, работы концевых выключателей и датчиков оборотов.

Примечание: Перед монтажом и заказом всегда сверяйтесь с полной технической документацией (Datasheet) и руководством по безопасности (Safety Manual) от производителя, так как существуют разные подверсии с различными типами релейных выходов.
