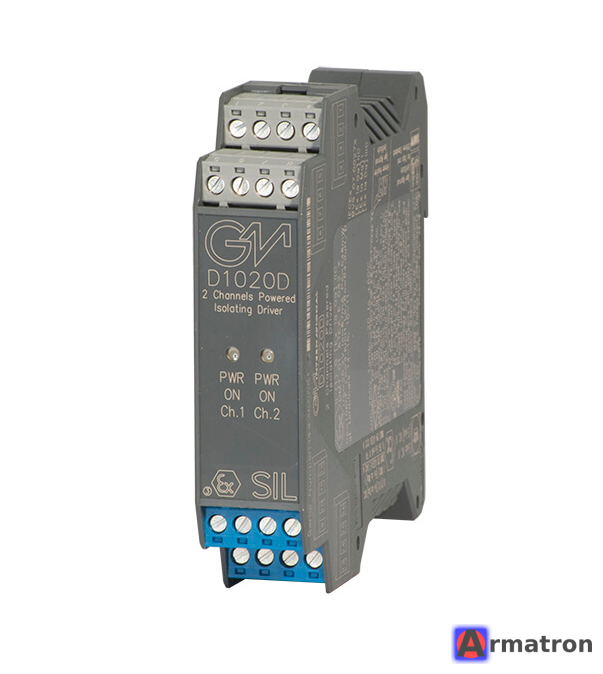

Двухканальный драйвер D1020D GM International

GM International D1020D — это двухканальный драйвер цифрового выхода (Digital Output Driver) с гальванической развязкой, предназначенный для управления искробезопасными нагрузками во взрывоопасных зонах.

Это устройство относится к классу барьеров искрозащиты (Intrinsically Safe Isolators).

Ниже приведены основные характеристики, функции и сферы применения модели D1020D:

1. Основное назначение

• Функция: Управляет соленоидными клапанами, визуальными или звуковыми индикаторами (LED, сирены) и другими низкомощными нагрузками, находящимися во взрывоопасной зоне (Zone 0, 1, 2).
• Управление: Получает управляющий сигнал (24 В пост. тока) от контроллера (PLC/DCS), находящегося в безопасной зоне.
• Изоляция: Обеспечивает полную гальваническую развязку между входом, выходом и цепью питания (трехпортовая развязка).

2. Ключевые характеристики D1020D

• Количество каналов: 2 независимых канала (суффикс «D» означает Dual — двойной/двухканальный).
• Уровень безопасности (SIL): Соответствует SIL 3 (согласно IEC 61508) для приложений с высокой степенью риска (часто используется в системах аварийного отключения — ESD).
• Взрывозащита: Сертифицирован как связанное электрооборудование для подключения к устройствам в зонах с газом (Group IIC) или пылью. Маркировка обычно: Ex ia IIC.
• Питание: 24 В постоянного тока (20–30 В).
• Нагрузочная способность: Высокая выходная мощность (обычно Iout до 45-50 мА при определенном напряжении, см. U/I кривые в мануале) для управления широким спектром соленоидов.
• Диагностика (LFD): Устройство поддерживает функцию Line Fault Detection (обнаружение неисправности линии). Оно может детектировать обрыв провода или короткое замыкание в полевой цепи и передавать этот статус в систему управления.

3. Технические особенности

• Конфигурация: Режимы работы и параметры диагностики часто настраиваются с помощью DIP-переключателей на боковой панели.
• Монтаж: Устанавливается на стандартную DIN-рейку (35 мм) в безопасной зоне. Может использоваться с шиной питания (Power Bus) для упрощения проводки.
• Размеры: Компактный корпус (ширина обычно 22.5 мм).
• Индикация: Светодиоды на передней панели показывают:
  • Статус питания (Power).
  • Статус выхода (Включен/Выключен).
  • Наличие неисправности линии (Fault).

4. Типовая схема применения

1. Безопасная зона: Контроллер подает сигнал 24В на входные клеммы D1020D.
2. Драйвер: D1020D усиливает сигнал и ограничивает энергию до искробезопасного уровня.
3. Взрывоопасная зона: Сигнал поступает на соленоидный клапан (например, для управления пневмоприводом), открывая или закрывая его.

Где найти документацию?

Для точного проектирования и настройки вам понадобятся:

1. Datasheet (Техническое описание): Для проверки кривых тока/напряжения (чтобы убедиться, что драйвер «потянет» ваш соленоид).
2. Instruction Manual (Руководство пользователя): Для настройки DIP-переключателей LFD и схемы подключения.
3. Сертификат ТР ТС (ЕАЭС): Если оборудование применяется на территории РФ/ЕАЭС.

Примечание: Если вам нужна конкретная схема подключения или расшифровка U/I характеристик для конкретного клапана, уточните параметры вашего соленоида (сопротивление катушки, минимальный ток срабатывания).
