Двухканальный драйвер D1020D/B GM International

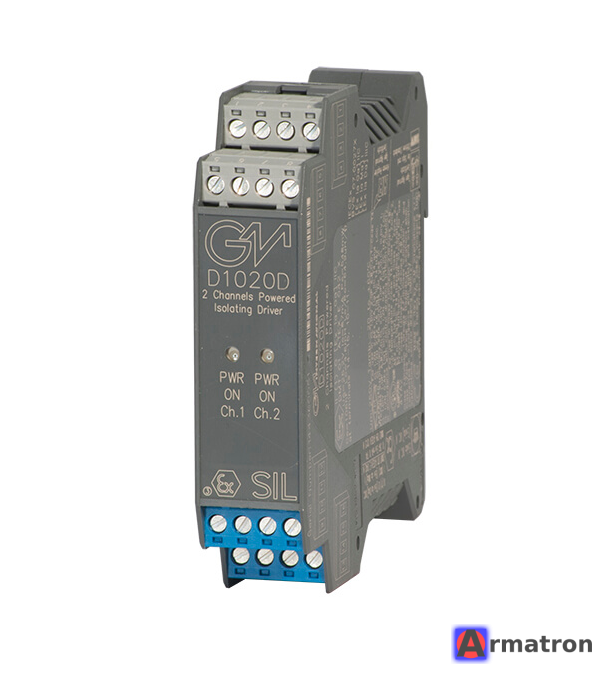

GM International D1020D (и его модификации) — это двухканальный искробезопасный драйвер (изолятор) цифрового вывода, предназначенный для управления устройствами в опасных зонах. Он входит в серию D1000.

Ниже приведено подробное описание, технические характеристики и особенности данного устройства.

Основное назначение

Модуль D1020D используется для передачи управляющих сигналов из безопасной зоны (от контроллера АСУ ТП, ПЛК) в опасную зону (Zone 0, 1, 2). Он управляет нагрузками, такими как:

• Соленоидные клапаны.
• Светодиодные индикаторы.
• Звуковые оповещатели (сирены).
• Другие искробезопасные устройства малой мощности.

Ключевые особенности D1020D

1. Два независимых канала: Позволяет управлять двумя отдельными нагрузками, экономя место в шкафу.
2. Искробезопасность (IS): Выходные цепи имеют сертификацию для прямого подключения к оборудованию, находящемуся во взрывоопасной среде.
3. Гальваническая развязка: Полная трехсторонняя изоляция (Вход / Выход / Питание) предотвращает помехи и замыкания контуров заземления.
4. Диагностика линии (LFD): Модуль может контролировать целостность линии (обрыв или короткое замыкание) в полевых цепях. Статус ошибки передается на контроллер (обычно через импеданс входа или отдельный релейный выход, в зависимости от конфигурации).
5. Надежность (SIL): Устройство сертифицировано для применения в контурах безопасности до уровня SIL 2 (по IEC 61508) для одного канала и до SIL 3 при дублировании.

Технические характеристики (Типовые)

• Напряжение питания: 24 В постоянного тока (обычно диапазон 20–30 В).
• Вход (Безопасная зона):
  • Уровень напряжения (логический сигнал от ПЛК) или «сухой контакт».
  • Совместимость с картами ввода/вывода, поддерживающими контроль линии.
• Выход (Опасная зона):
  • Напряжение холостого хода: ~ 22–24 В.
  • Ток короткого замыкания: ограничен (обычно около 45–50 мА, зависит от выходной характеристики I/V).
  • Выходная характеристика позволяет удерживать типичные 24В соленоиды.
• Изоляция: 1500 В (AC) между входом, выходом и питанием.
• Диапазон рабочих температур: от -20°C до +60°C.
• Монтаж: На стандартную DIN-рейку 35 мм (или на объединительные платы GMI Termination Board).

Расшифровка маркировки (D1020D vs D1020B)

• D1020D: Буква «D» в конце обычно означает Double Channel (Двухканальный). Это стандартная модель.
• D1020S: Single Channel (Одноканальный).
• Модификации «B»: В номенклатуре GMI суффикс «B» иногда может указывать на специфические версии (например, Bus-powered или версии для определенных объединительных плат), но чаще всего пользователи ищут именно D1020D. Если у вас на руках устройство с маркировкой D1020B, это может быть более ранняя ревизия или спецзаказ; технически она выполняет те же функции драйвера соленоидов.

Индикация на передней панели

• PWR (Зеленый): Наличие питания.
• STS (Желтый/Красный): Статус выхода (Включен/Выключен) и индикация неисправности линии (мигание или красный цвет при обрыве/КЗ).

Сертификация

Модуль имеет международные и российские сертификаты:

• ATEX / IECEx: Для установки в Zone 2 и подключения к Zone 0.
• TR CU (ЕАС): Сертификат соответствия ТР ТС 012/2011 (О безопасности оборудования для работы во взрывоопасных средах).
• SIL 2/3: Функциональная безопасность.

Применение на практике

Чаще всего D1020D встречается в шкафах управления на НПЗ, химических заводах и газодобывающих платформах для управления отсечными клапанами (ESD) или регулирующими клапанами через электропневматические позиционеры (дискретное управление open/close).

Примечание: Перед установкой или заменой обязательно сверьтесь с актуальным паспортом (Datasheet) и схемой подключения, так как параметры выходного тока должны соответствовать катушке вашего соленоида.
