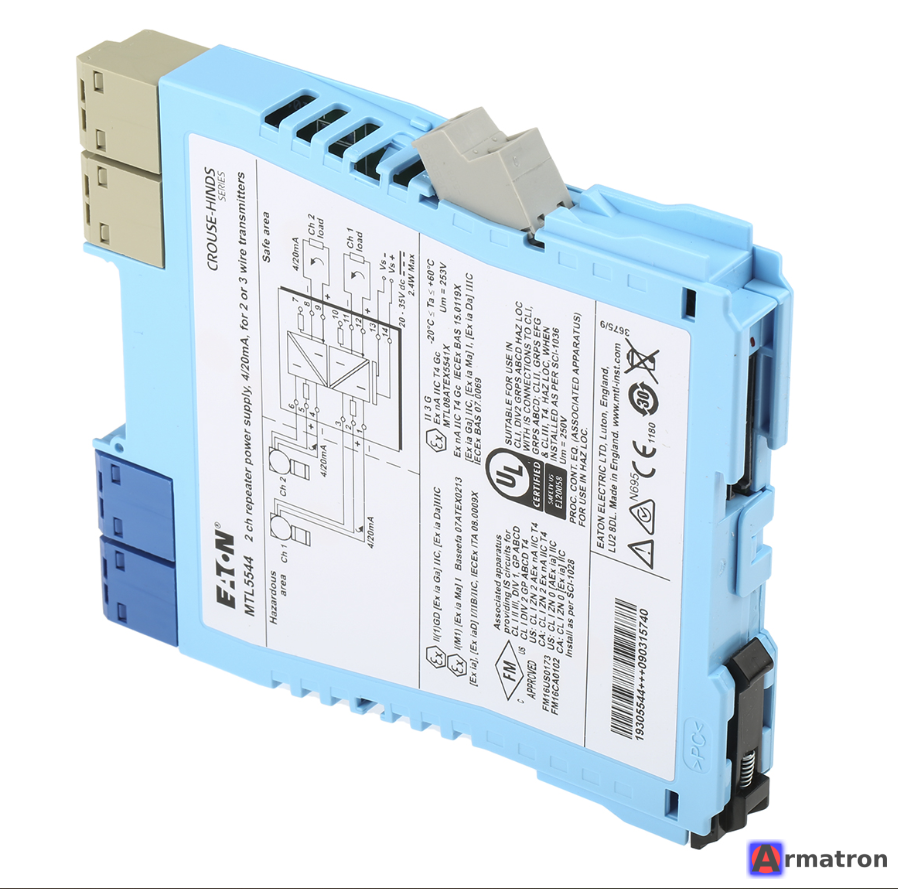

Двухканальный барьер искрозащиты MTL5544 Eaton

MTL5544 — это двухканальный искрозащитный барьер серии MTL5500 от компании Eaton (MTL Instruments). Он предназначен для работы с аналоговыми входными сигналами (4–20 мА) и обеспечивает питание интеллектуальных (HART) двухпроводных передатчиков, расположенных во взрывоопасной зоне.

Ниже приведено подробное описание характеристик, функций и особенностей этого устройства.

Основное назначение

Барьер MTL5544 служит промежуточным звеном между датчиками во взрывоопасной зоне (Ex-зона) и контроллером (ПЛК/РСУ) в безопасной зоне. Он решает две задачи:

1. Искрозащита: ограничивает энергию, поступающую в опасную зону, предотвращая воспламенение.
2. Гальваническая развязка: изолирует входные, выходные цепи и цепи питания друг от друга.

Ключевые характеристики MTL5544

• Количество каналов: 2 независимых канала.
• Тип сигнала: Аналоговый, 4–20 мА.
• Поддержка HART: Да, барьер прозрачен для сигналов протокола HART (позволяет настраивать датчики и считывать доп. параметры удаленно).
• Напряжение питания: 20–35 В постоянного тока (DC).
• Расположение передатчика: зоны 0, 1, 2 (взрывоопасные зоны) или безопасная зона.
• Выходной сигнал: 4–20 мА (повторяет входной ток).
• Тип монтажа: DIN-рейка (ширина модуля 16 мм).

Технические детали

• Напряжение питания передатчика: Минимум 16.5 В при токе 20 мА (обеспечивает питание большинства современных датчиков давления, температуры и расхода).
• Точность: Типовая погрешность менее 0.1% от шкалы.
• Температурный дрейф: < 0.01% на градус Цельсия.
• Потребляемый ток: Около 70 мА при напряжении 24 В (для двух каналов при нагрузке 20 мА).
• Гальваническая изоляция: 250 В (между входом, выходом и питанием).

Преимущества модели MTL5544

1. Высокая плотность монтажа: Два канала в одном корпусе шириной 16 мм экономят место в шкафу автоматики.
2. Универсальность: Подходит как для стандартных 4-20 мА датчиков, так и для интеллектуальных HART-устройств.
3. Надежность: Линейка MTL5500 является промышленным стандартом и отличается высокой наработкой на отказ.
4. Простота подключения: Съемные клеммные блоки облегчают монтаж и замену модуля.

Схема подключения (упрощенная)

• Опасная зона (Hazardous area): Клеммы для подключения двухпроводных датчиков (каналы 1 и 2).
• Безопасная зона (Safe area): Выходные клеммы для подключения к аналоговым входам контроллера.
• Питание: подается на соответствующие клеммы в нижней части модуля или через специальную шину питания.

Сравнение с MTL5541

• MTL5541: Одноканальный барьер.
• MTL5544: Двухканальный барьер (в остальном функционал идентичен).

Маркировка взрывозащиты (приблизительная)

• ATEX: II (1) GD [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Применение

Используется в нефтегазовой, химической, фармацевтической и пищевой промышленности, где необходимо подключать датчики (давления, уровня, температуры), находящиеся в среде с риском взрыва газа или пыли.
